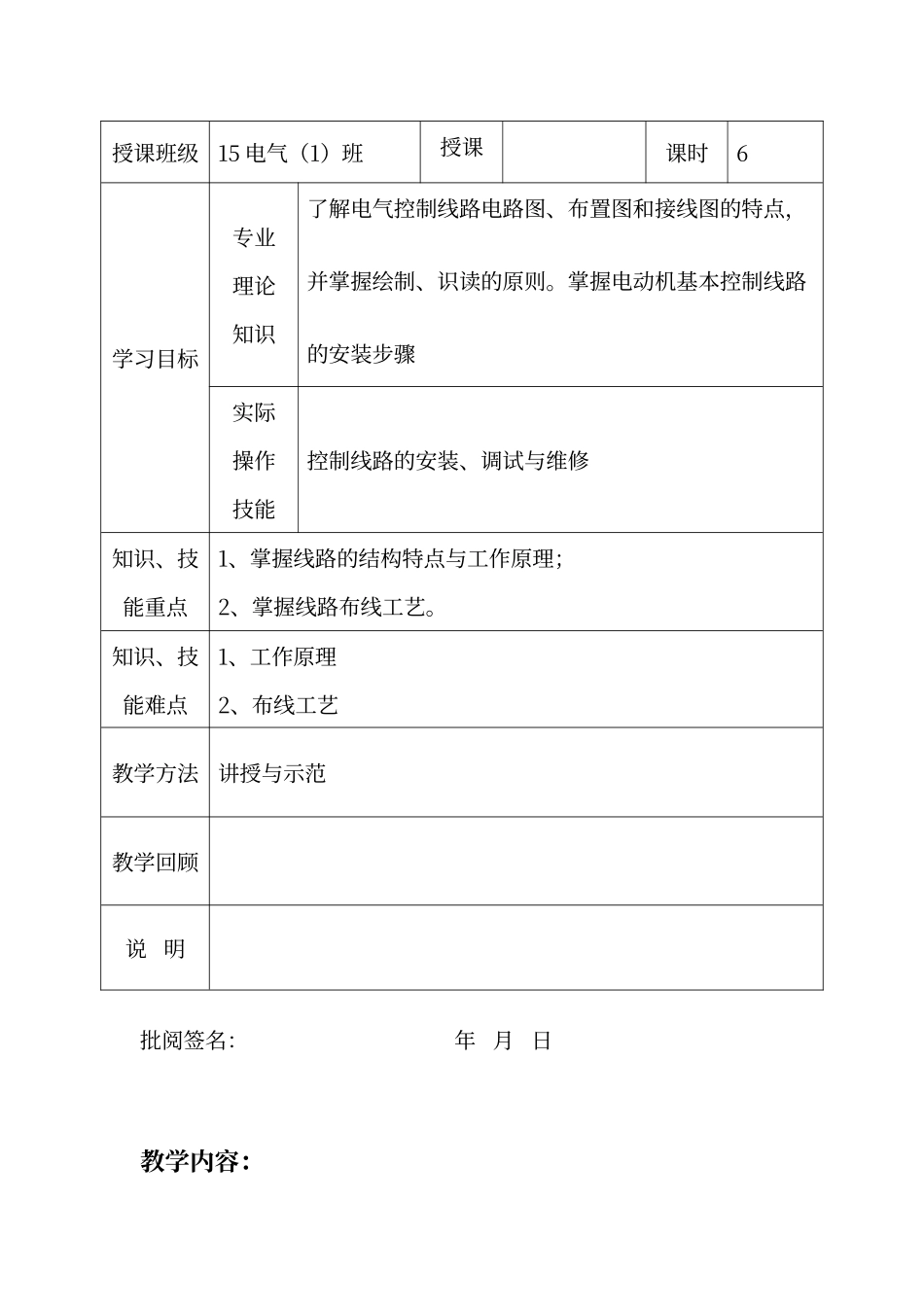

技工学校一体化教案科 目：电力拖动控制线路与技能训练任课老师： 课 程第二单元授课 课 题课题一分课题三相异步电动机的正转控制线路授课班级15 电气（1）班授课时间课时6学习目标专业理论知识了解电气控制线路电路图、布置图和接线图的特点，并掌握绘制、识读的原则
掌握电动机基本控制线路的安装步骤实际操作技能控制线路的安装、调试与维修知识、技能重点1、掌握线路的结构特点与工作原理；2、掌握线路布线工艺
3、掌握元器件的布置图与线路接线图的画法知识、技能难点1、工作原理2、布线工艺教学方法讲授与示范教学回顾说 明批阅签名： 年 月 日教学内容：电动机基本控制线路图的绘制及线路安装步骤一、绘制、识读电气控制线路图的原则 生产机械电器控制线路常用电路图、接线图和布置图来表示
（一）、电路图：电路图是根据生产机械运动形式对电器控制系统的要求，采纳国家统一规定的电器图形符号和文字符号，根据电器设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图
电路图能充分表达电器设备和电器的用途、作用和工作原理，是电器线路安装、调试和维修的理论依据
1、绘制、识读电路图的原则：电路图一般分电源电路、主电路和辅助电路三部分绘制
（1）、电源电路画成水平线，三相沟通电源相序 L1、L2、L3 自上而下依次画出，中线 N 和保护接地 PE 依次画在相线之下
直流电源的“+” 端画在上边，“－” 端在下边画出
电源开关要水平画出
（2）、主电路是由主熔断器、接触器的触头、热继电器的热元件以及电动机等组成
主电路通过的电流是电动机的工作电流，其电流较大
主电路要画在电路图的左侧并垂直电源电路
（3）、辅助电路是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成
辅助电路通过的电流较小，一般不超过 5A
画辅助电路时要跨接在两相
