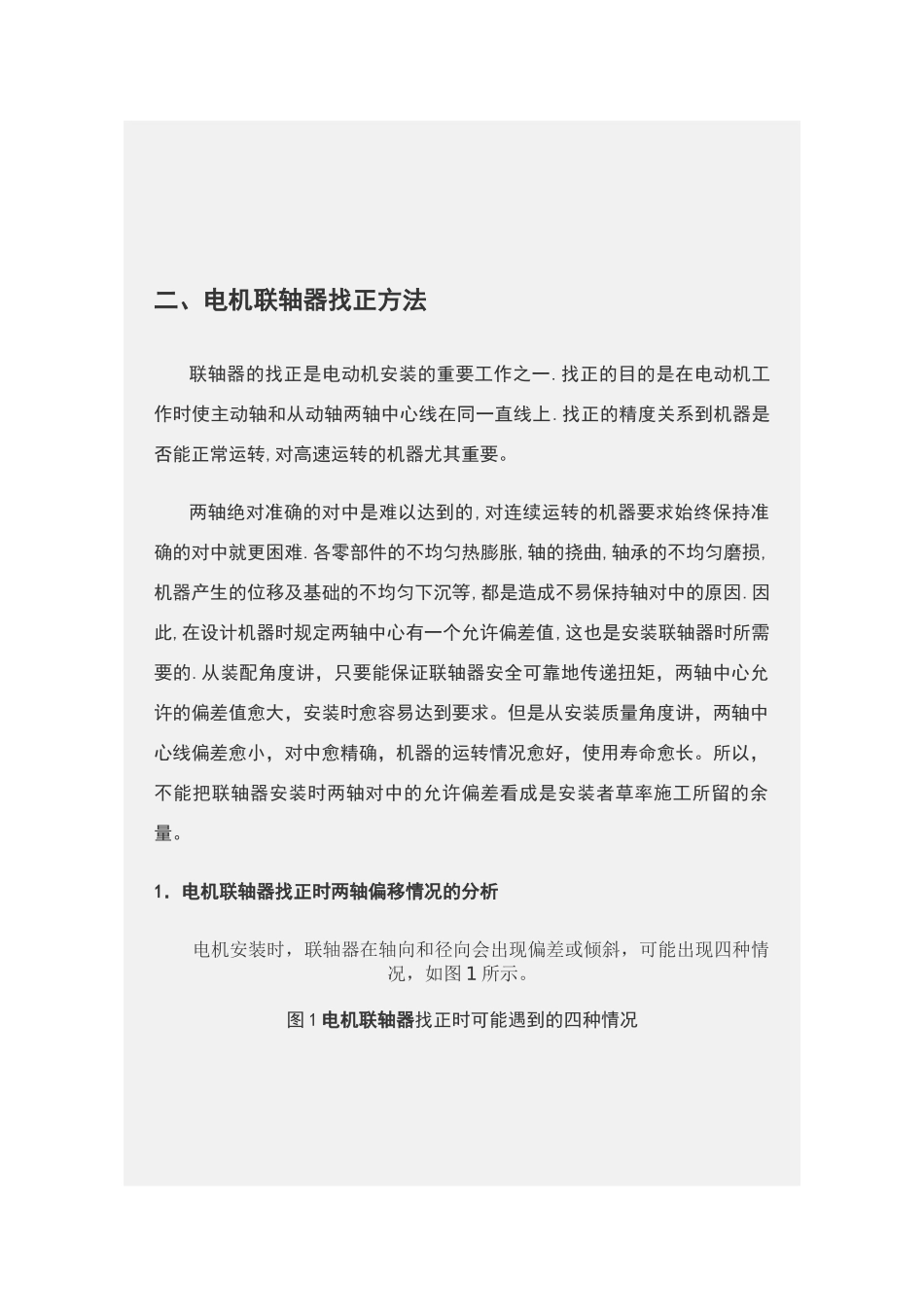

二、电机联轴器找正方法 联轴器的找正是电动机安装的重要工作之一
找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上
找正的精度关系到机器是否能正常运转,对高速运转的机器尤其重要
两轴绝对准确的对中是难以达到的,对连续运转的机器要求始终保持准确的对中就更困难
各零部件的不均匀热膨胀,轴的挠曲,轴承的不均匀磨损,机器产生的位移及基础的不均匀下沉等,都是造成不易保持轴对中的原因
因此,在设计机器时规定两轴中心有一个允许偏差值,这也是安装联轴器时所需要的
从装配角度讲，只要能保证联轴器安全可靠地传递扭矩，两轴中心允许的偏差值愈大，安装时愈容易达到要求
但是从安装质量角度讲，两轴中心线偏差愈小，对中愈精确，机器的运转情况愈好，使用寿命愈长
所以，不能把联轴器安装时两轴对中的允许偏差看成是安装者草率施工所留的余量
1．电机联轴器找正时两轴偏移情况的分析 电机安装时，联轴器在轴向和径向会出现偏差或倾斜，可能出现四种情况，如图 1 所示

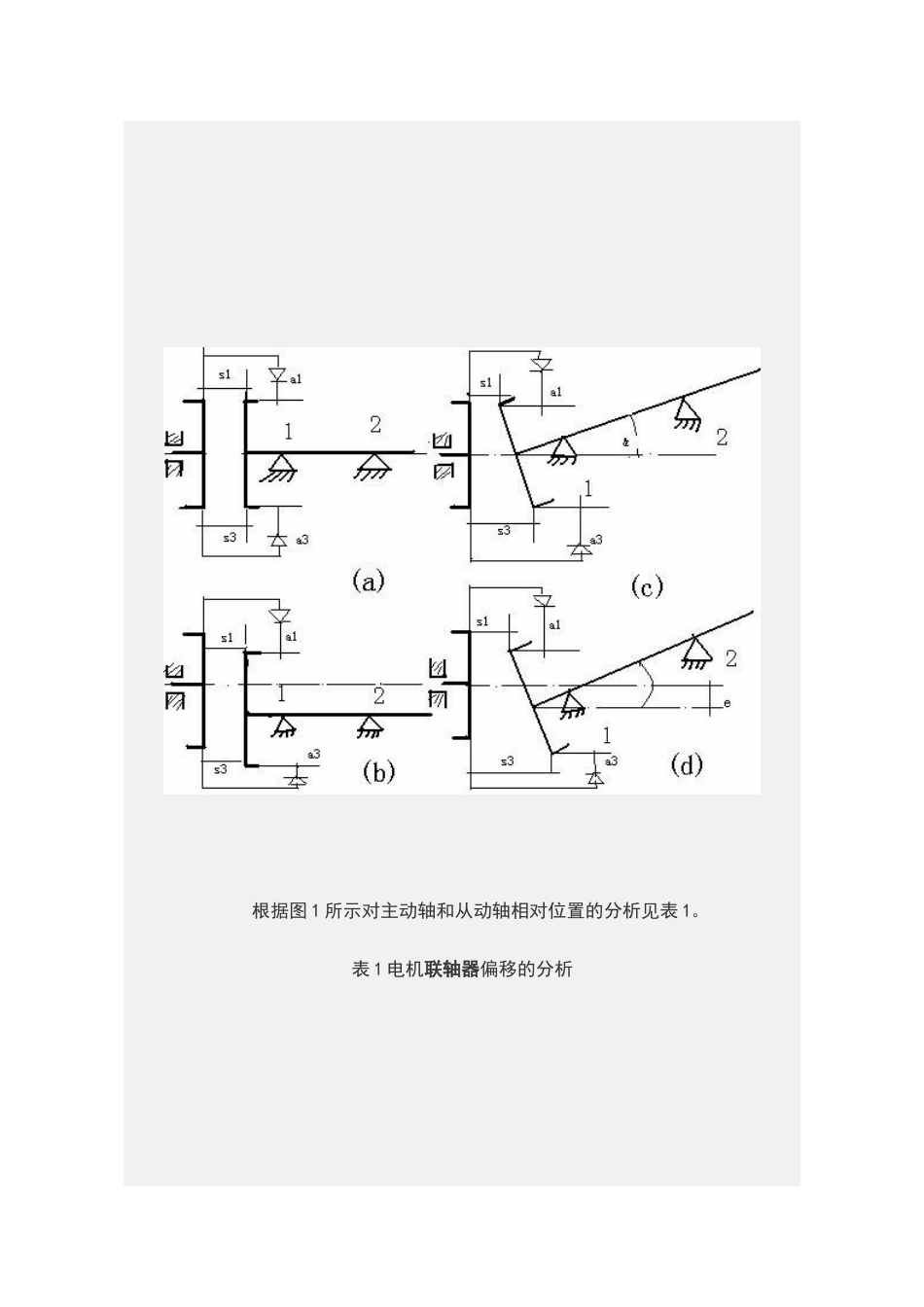

图 1 电机联轴器找正时可能遇到的四种情况 根据图 1 所示对主动轴和从动轴相对位置的分析见表 1

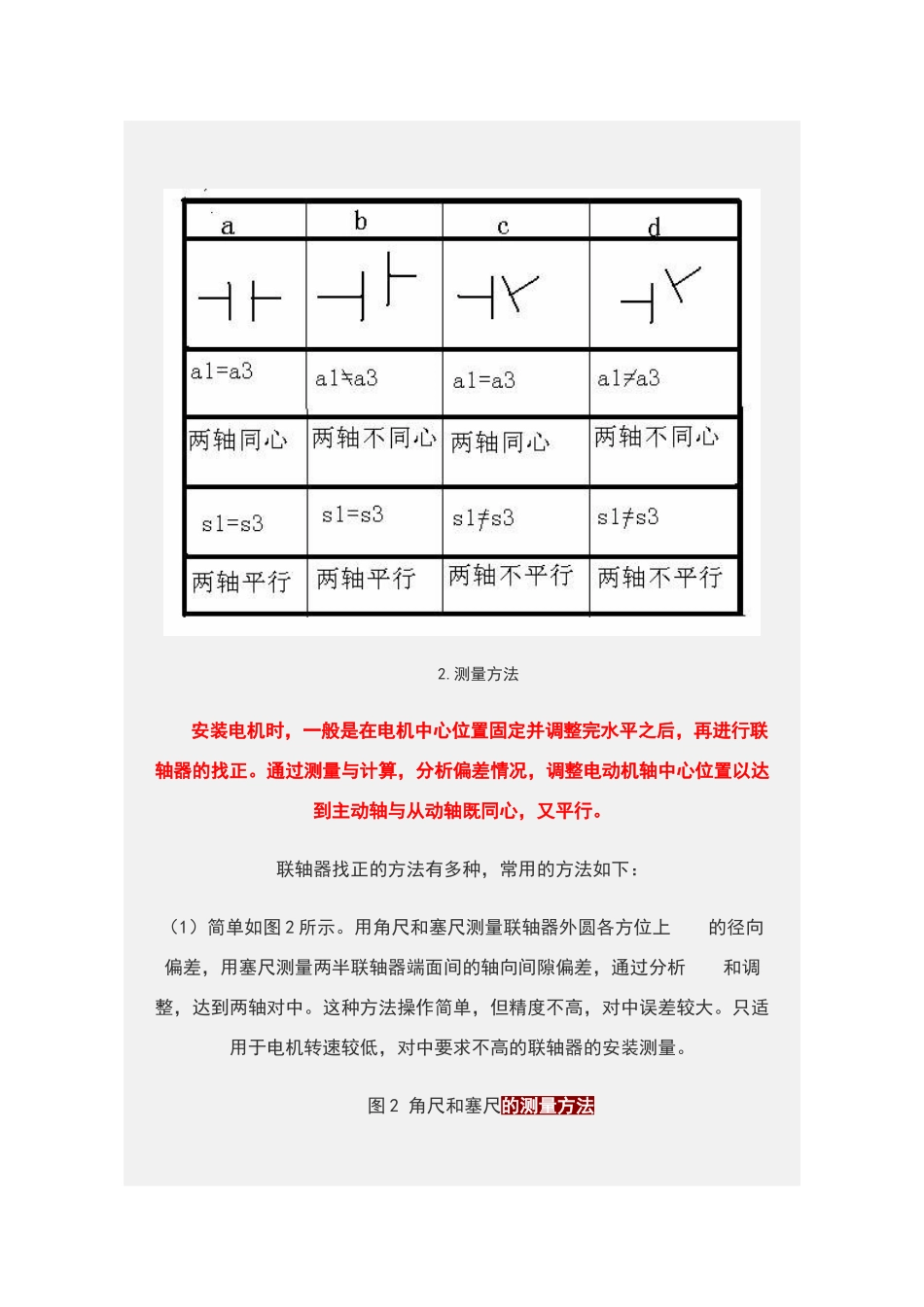

表 1 电机联轴器偏移的分析 2
测量方法 安装电机时，一般是在电机中心位置固定并调整完水平之后，再进行联轴器的找正
通过测量与计算，分析偏差情况，调整电动机轴中心位置以达到主动轴与从动轴既同心，又平行
联轴器找正的方法有多种，常用的方法如下：（1）简单如图 2 所示
用角尺和塞尺测量联轴器外圆各方位上 的径向偏差，用塞尺测量两半联轴器端面间的轴向间隙偏差，通过分析 和调整，达到两轴对中
这种方法操作简单，但精度不高，对中误差较大
只适用于电机转速较低，对中要求不高的联轴器的安装测量
图 2 角尺和塞尺的测量方法（2）用中心卡及塞尺的测量方法找正用的中心卡（又称对轮卡）结构形式 有多种，根据联轴器的结构，尺寸选择适用的中心卡，常见的结构图 3
