电梯无脚手架安装工艺

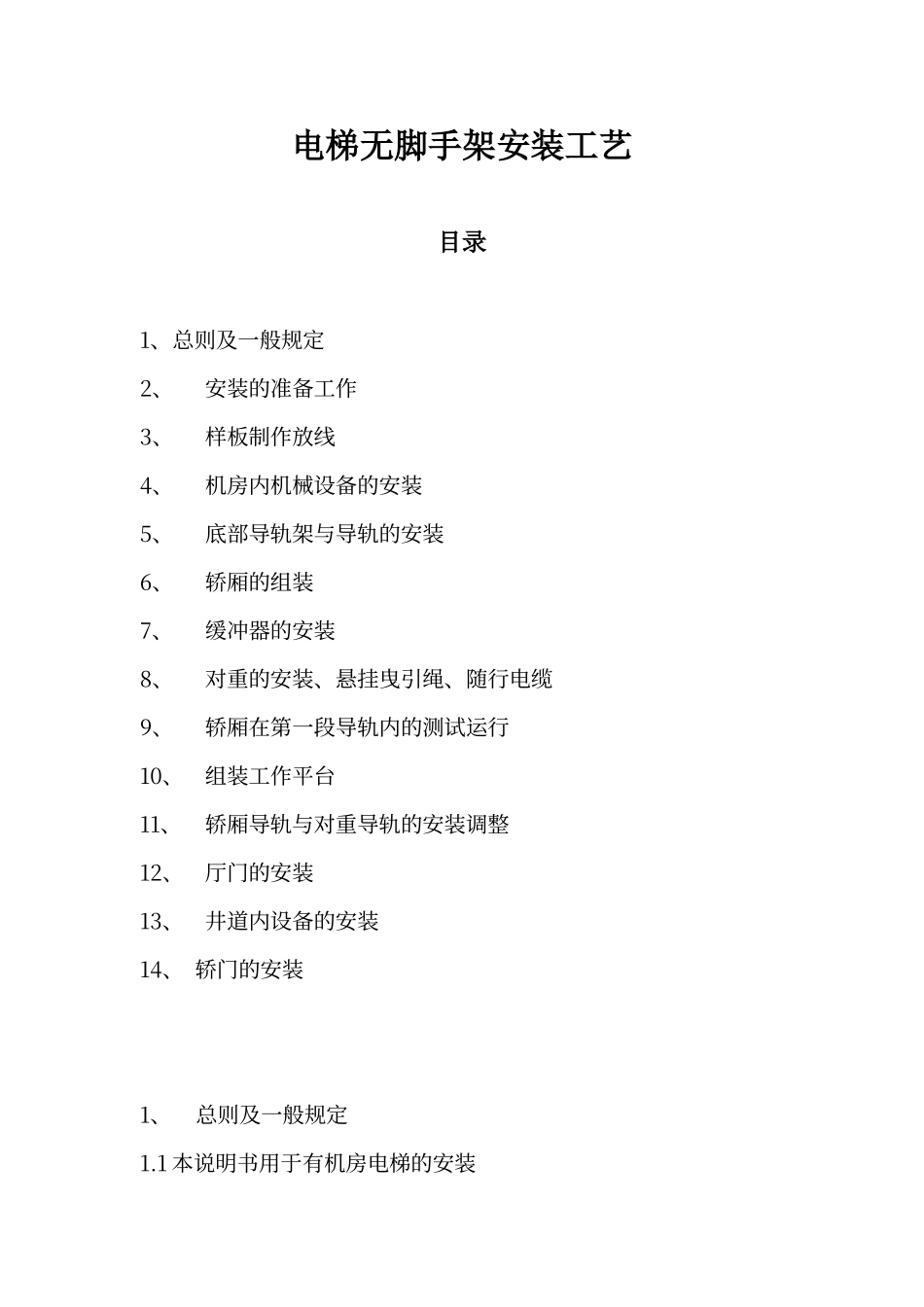

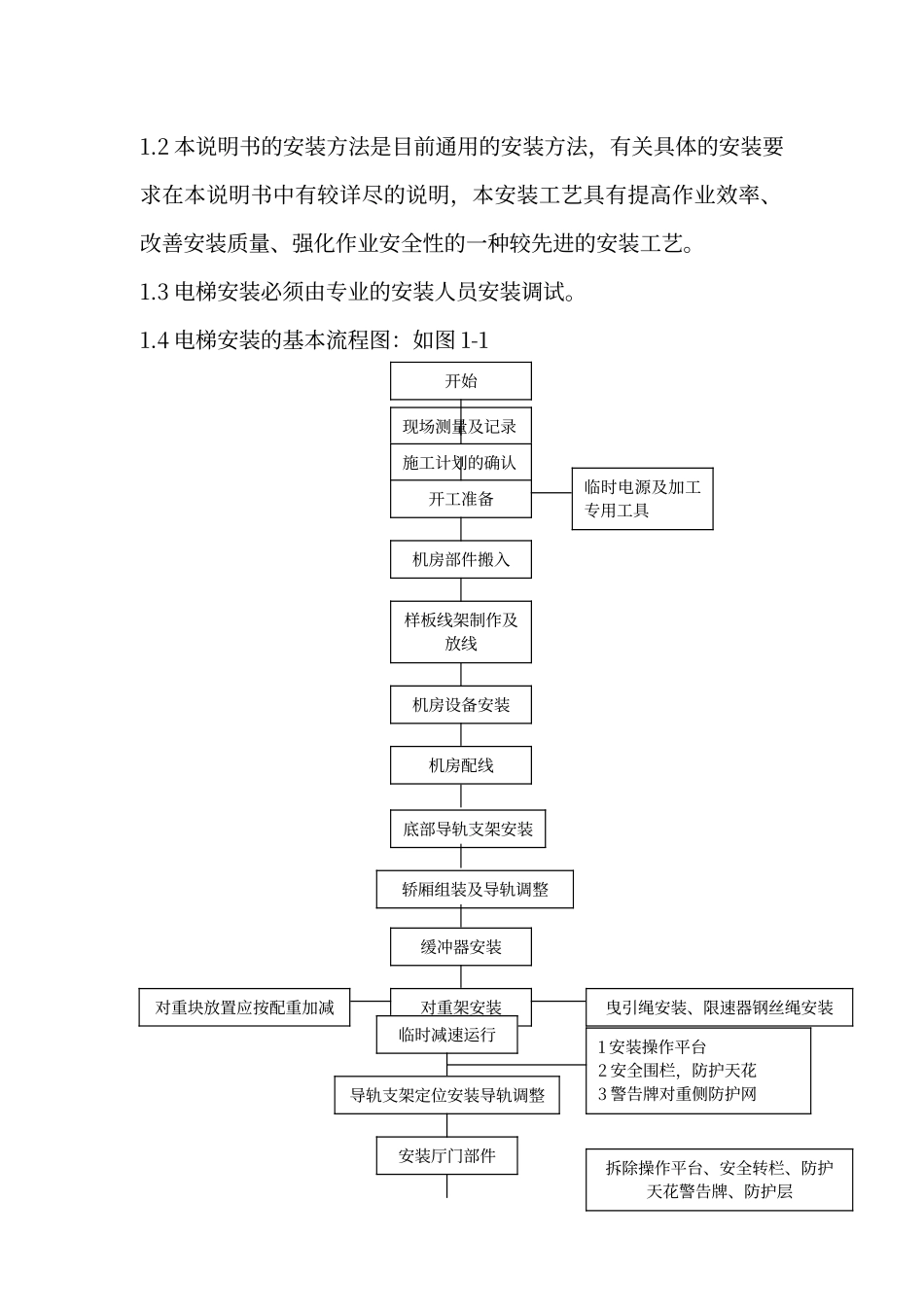

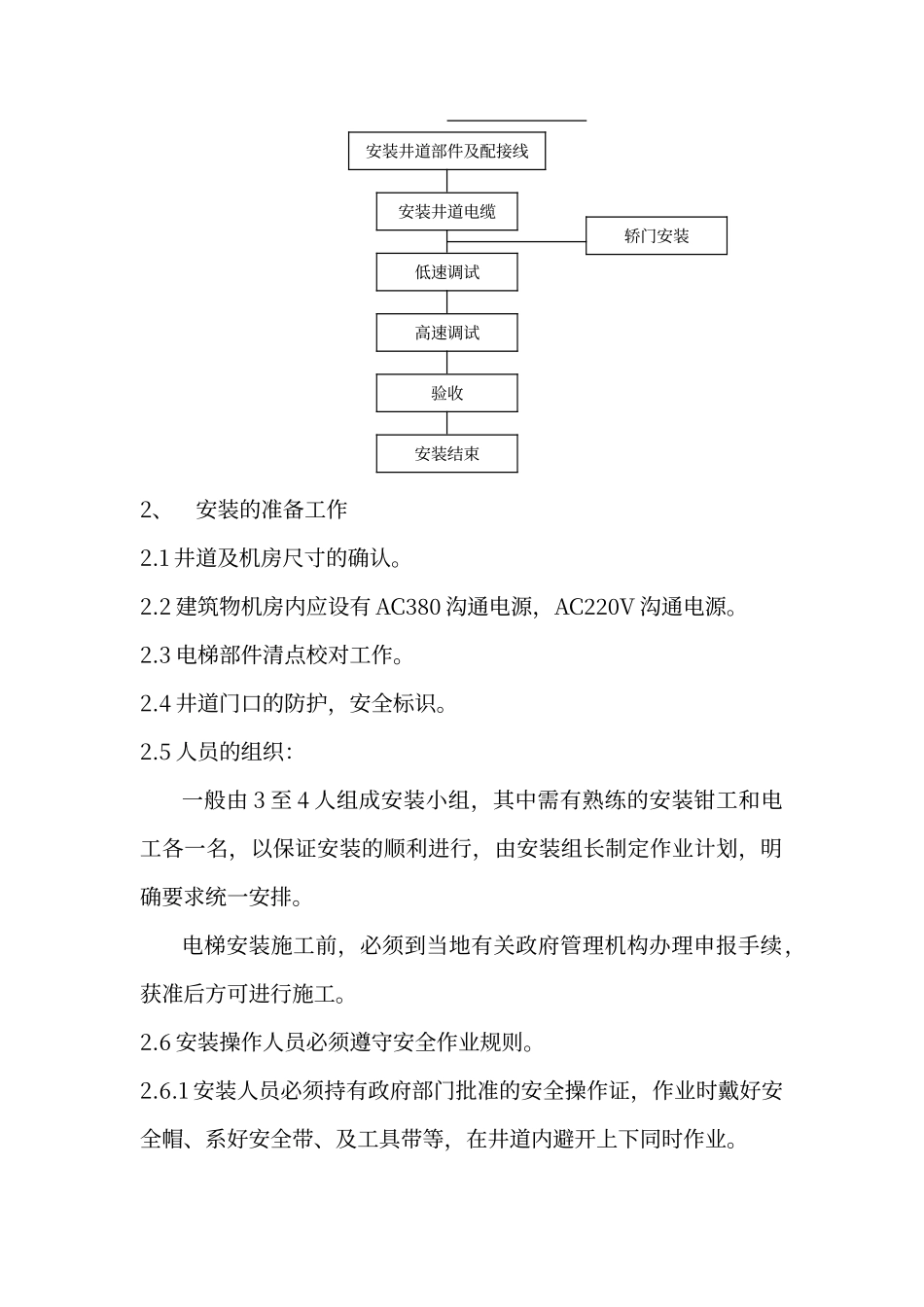

电梯无脚手架安装工艺目录1、总则及一般规定2、安装的准备工作3、样板制作放线4、机房内机械设备的安装5、底部导轨架与导轨的安装6、轿厢的组装7、缓冲器的安装8、对重的安装、悬挂曳引绳、随行电缆9、轿厢在第一段导轨内的测试运行10、组装工作平台11、轿厢导轨与对重导轨的安装调整12、厅门的安装13、井道内设备的安装14、 轿门的安装1、总则及一般规定1.1 本说明书用于有机房电梯的安装1.2 本说明书的安装方法是目前通用的安装方法，有关具体的安装要求在本说明书中有较详尽的说明，本安装工艺具有提高作业效率、改善安装质量、强化作业安全性的一种较先进的安装工艺。1.3 电梯安装必须由专业的安装人员安装调试。1.4 电梯安装的基本流程图：如图 1-1现场测量及记录施工计划的确认开工准备临时电源及加工专用工具机房部件搬入样板线架制作及放线机房设备安装机房配线底部导轨支架安装轿厢组装及导轨调整缓冲器安装对重架安装对重块放置应按配重加减曳引绳安装、限速器钢丝绳安装临时减速运行导轨支架定位安装导轨调整安装厅门部件拆除操作平台、安全转栏、防护天花警告牌、防护层1 安装操作平台2 安全围栏，防护天花3 警告牌对重侧防护网开始2、安装的准备工作2.1 井道及机房尺寸的确认。2.2 建筑物机房内应设有 AC380 沟通电源，AC220V 沟通电源。2.3 电梯部件清点校对工作。2.4 井道门口的防护，安全标识。2.5 人员的组织：一般由 3 至 4 人组成安装小组，其中需有熟练的安装钳工和电工各一名，以保证安装的顺利进行，由安装组长制定作业计划，明确要求统一安排。电梯安装施工前，必须到当地有关政府管理机构办理申报手续，获准后方可进行施工。2.6 安装操作人员必须遵守安全作业规则。2.6.1 安装人员必须持有政府部门批准的安全操作证，作业时戴好安全帽、系好安全带、及工具带等，在井道内避开上下同时作业。安装井道部件及配接线安装井道电缆低速调试高速调试验收安装结束轿门安装2.6.2 有关开工前及工作结束后必须检查的安全项目。A、安全防护装置B、机械、电气C、辅助工具、安全工具D、防火设备等3、机房内样板制作及放线3.1 制作样板的木材应干燥不易变形，四角刨平互成直角，也可用40X40mm 角铁制作。机房地面平整可地面弹线制作。3.2 样架上(或弹线上)标出轿厢中心线，门口中心线，门口净宽线，导轨中心线，各位置偏差不应超过 0.2mm3.3 在放线各点处应有预留孔洞，作为悬挂铅垂线使用。提升高度在30m ...
