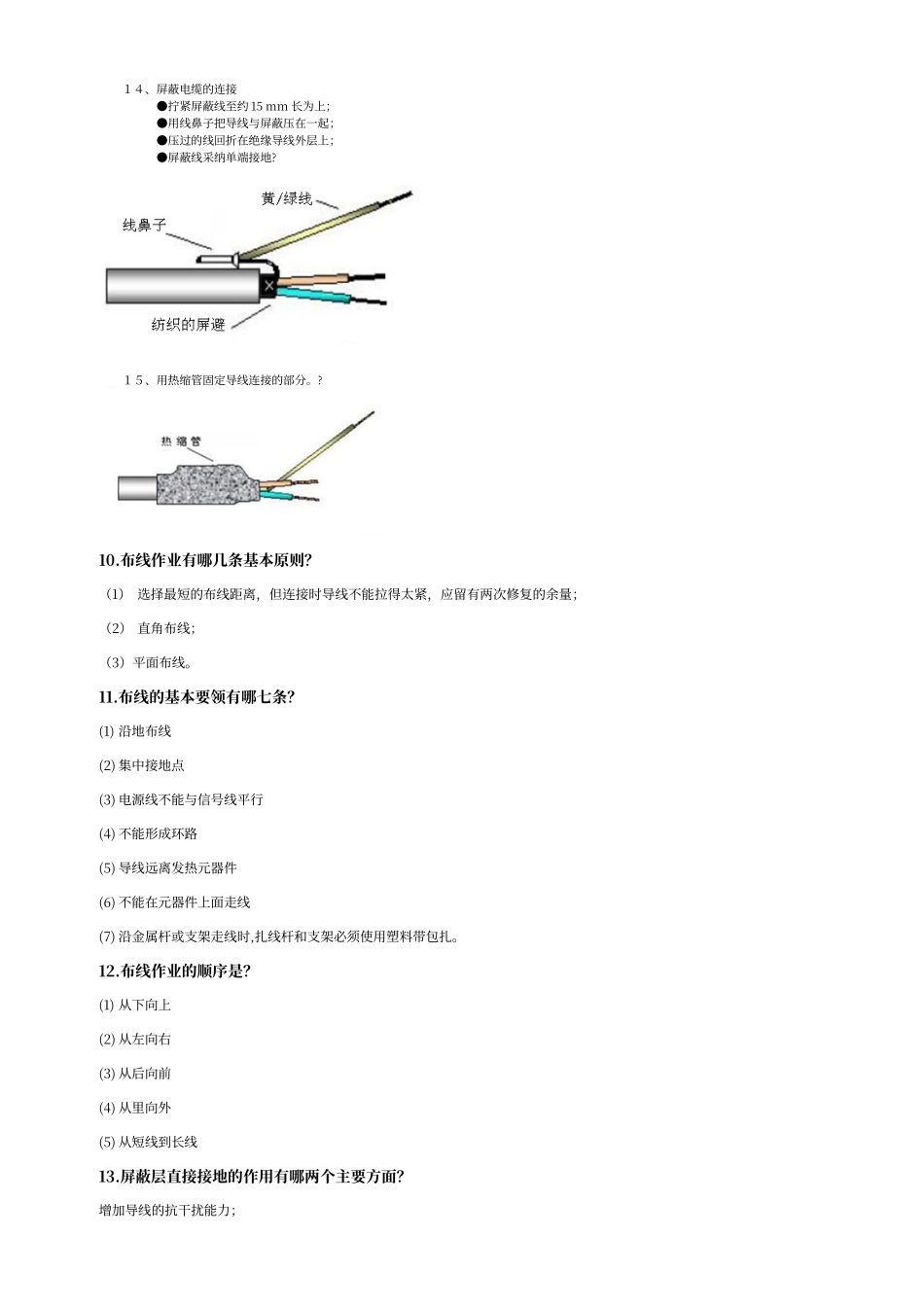

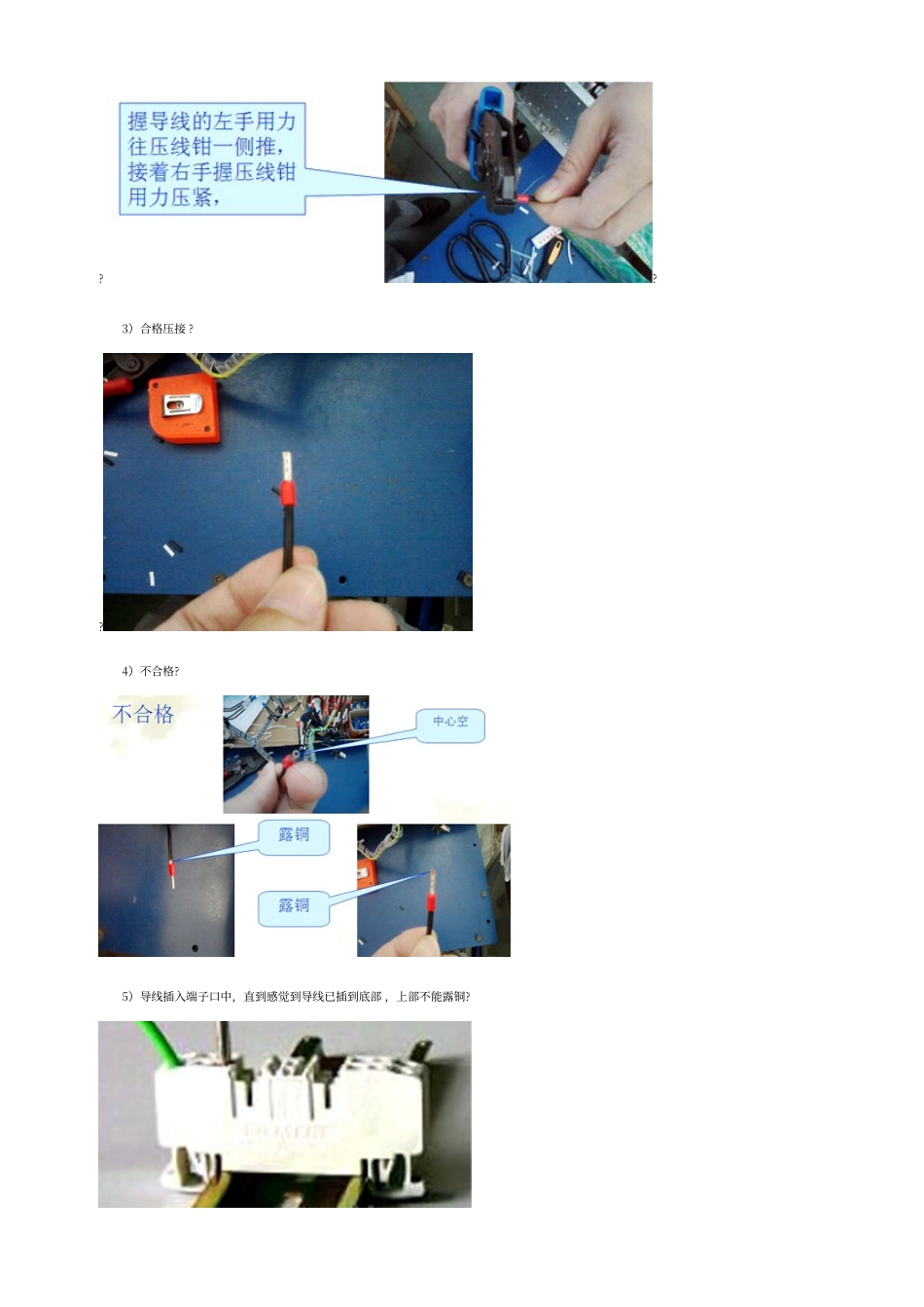

电气控制柜布线工艺 基本要求： １、按图施工、连线正确。 ２、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同同一型号规格的控制柜元件安装位置及布线方式应一致。? ３、采纳线束布线时固定线束应横平竖直布置并应捆扎和固定，捆扎间距不宜大于 100mm，水平线束固定间距不宜大于 300mm，垂直线束固定间距不宜大于 400mm。 ４、同一列器件的线号读向尽量保持一致。惯例为从左到右，从下到上，从内到外。如下图? ５、二次线截面积要求：? 单股导线 不小于 1.5mm2 多股导线 不小于 1.0mm2 弱电回路 不小于 0.5mm2 电流回路 不小于 2.5mm2 保护接地线 不小于 2.5mm2 ６、所有二次回路连接导线中间不应有接头，连接头只能位于器件的接线端子或接线端子排上。? ７、每个电器元件的接点最多允许接 2 根线。每个端子的接线点一般不宜接二根导线，特别情况时假如必须接两根导线，则连接必须可靠。? ８、二次线应远离飞弧元件，并不得防碍电器的操作 。 ９、电流表与分流器的连线之间不得经过端子，其线长不得超过 3 米。? １０、电流回路宜经过试验端子接至测量仪表。 １１、多股导线端部应加冷压端头接线。弱电回路中截面面积小于 1m㎡的单股导线应采纳锡焊或其它合适的方式接线。? １２、二次线不得从母线相间穿过，如下图：? １３、回拉式弹簧端子的联接： 1）硬导线的剥线长度： 10 mm 左右 2）软导线应套上线鼻子压紧后后再插到端子，注意铜线芯不要露出线鼻子且要压实。??? 3）合格压接 ?? 4）不合格? 5）导线插入端子口中，直到感觉到导线已插到底部 ，上部不能露铜? １４、屏蔽电缆的连接 ●拧紧屏蔽线至约 15 mm 长为上； ●用线鼻子把导线与屏蔽压在一起； ●压过的线回折在绝缘导线外层上； ●屏蔽线采纳单端接地? １５、用热缩管固定导线连接的部分。?10.布线作业有哪几条基本原则？（1） 选择最短的布线距离，但连接时导线不能拉得太紧，应留有两次修复的余量；（2） 直角布线；（3）平面布线。11.布线的基本要领有哪七条？(1) 沿地布线(2) 集中接地点(3) 电源线不能与信号线平行(4) 不能形成环路(5) 导线远离发热元器件(6) 不能在元器件上面走线(7) 沿金属杆或支架走线时,扎线杆和支架必须使用塑料带包扎。12.布线作业的顺序是？(1) 从下向上(2) 从左向右(3) 从后向前(4) 从里向外(5) 从短线...
