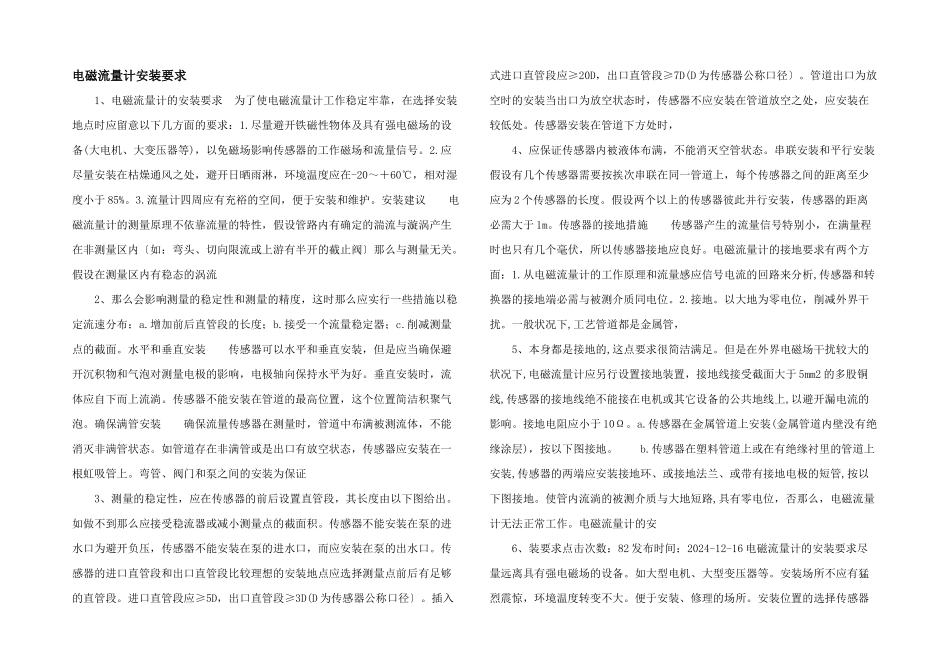

电磁流量计安装要求 1、电磁流量计的安装要求 为了使电磁流量计工作稳定牢靠，在选择安装地点时应留意以下几方面的要求：1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。2.应尽量安装在枯燥通风之处，避开日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于 85%。3.流量计四周应有充裕的空间，便于安装和维护。安装建议 电磁流量计的测量原理不依靠流量的特性，假设管路内有确定的湍流与漩涡产生在非测量区内〔如：弯头、切向限流或上游有半开的截止阀〕那么与测量无关。假设在测量区内有稳态的涡流 2、那么会影响测量的稳定性和测量的精度，这时那么应实行一些措施以稳定流速分布：a.增加前后直管段的长度；b.接受一个流量稳定器；c.削减测量点的截面。水平和垂直安装 传感器可以水平和垂直安装，但是应当确保避开沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流淌。传感器不能安装在管道的最高位置，这个位置简洁积聚气泡。确保满管安装 确保流量传感器在测量时，管道中布满被测流体，不能消灭非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。弯管、阀门和泵之间的安装为保证 3、测量的稳定性，应在传感器的前后设置直管段，其长度由以下图给出。如做不到那么应接受稳流器或减小测量点的截面积。传感器不能安装在泵的进水口为避开负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。传感器的进口直管段和出口直管段比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D(D 为传感器公称口径〕。插入式进口直管段应≥20D，出口直管段≥7D(D 为传感器公称口径〕。管道出口为放空时的安装当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。传感器安装在管道下方处时， 4、应保证传感器内被液体布满，不能消灭空管状态。串联安装和平行安装假设有几个传感器需要按挨次串联在同一管道上，每个传感器之间的距离至少应为 2 个传感器的长度。假设两个以上的传感器彼此并行安装，传感器的距离必需大于 1m。传感器的接地措施 传感器产生的流量信号特别小，在满量程时也只有几个毫伏，所以传感器接地应良好。电磁流量计的接地要求有两个方面：1.从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必需与被测介质同电位。2....
