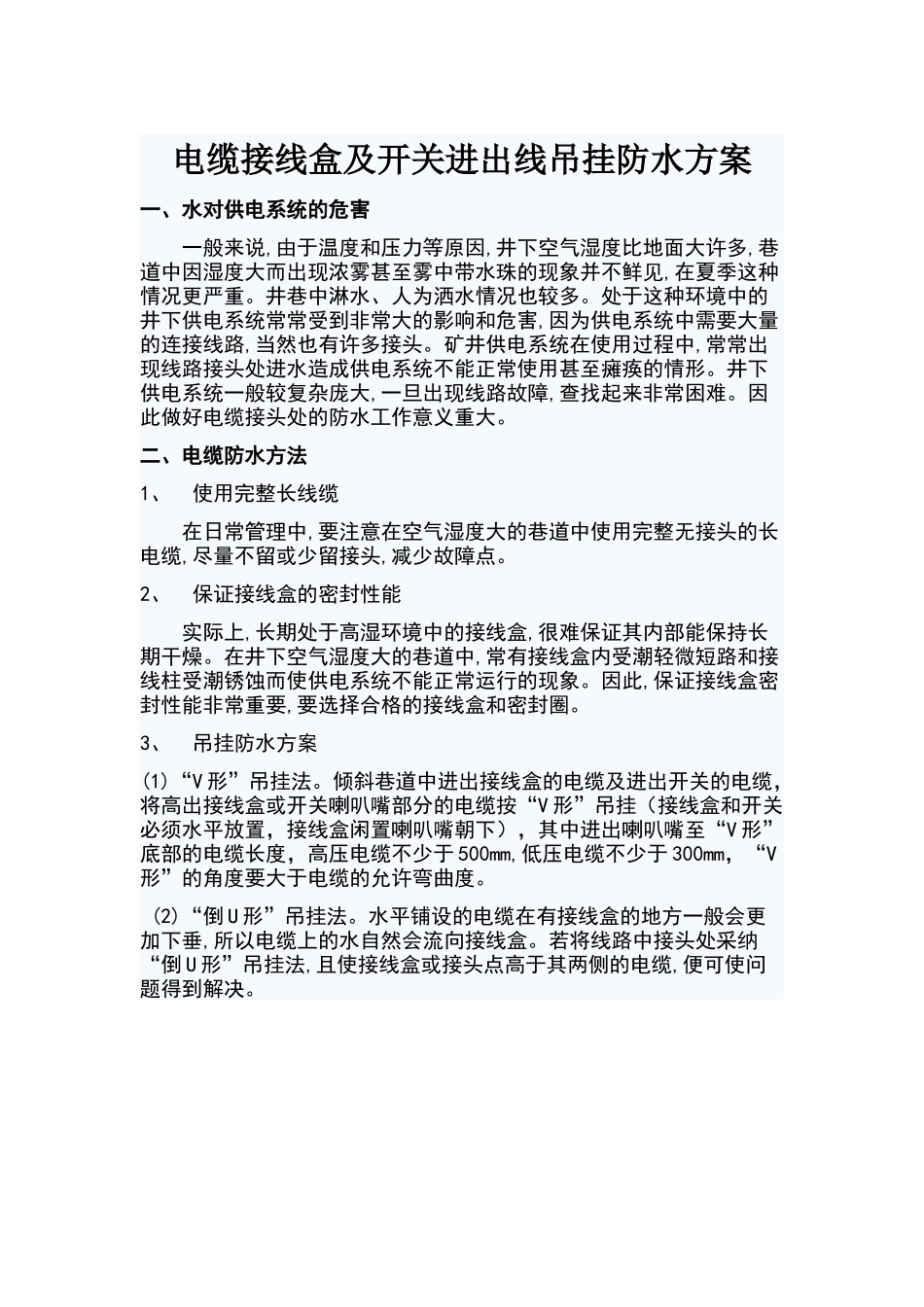

电缆接线盒及开关进出线吊挂防水方案一、水对供电系统的危害一般来说,由于温度和压力等原因,井下空气湿度比地面大许多,巷道中因湿度大而出现浓雾甚至雾中带水珠的现象并不鲜见,在夏季这种情况更严重。井巷中淋水、人为洒水情况也较多。处于这种环境中的井下供电系统常常受到非常大的影响和危害,因为供电系统中需要大量的连接线路,当然也有许多接头。矿井供电系统在使用过程中,常常出现线路接头处进水造成供电系统不能正常使用甚至瘫痪的情形。井下供电系统一般较复杂庞大,一旦出现线路故障,查找起来非常困难。因此做好电缆接头处的防水工作意义重大。二、电缆防水方法1、 使用完整长线缆在日常管理中,要注意在空气湿度大的巷道中使用完整无接头的长电缆,尽量不留或少留接头,减少故障点。2、 保证接线盒的密封性能实际上,长期处于高湿环境中的接线盒,很难保证其内部能保持长期干燥。在井下空气湿度大的巷道中,常有接线盒内受潮轻微短路和接线柱受潮锈蚀而使供电系统不能正常运行的现象。因此,保证接线盒密封性能非常重要,要选择合格的接线盒和密封圈。3、 吊挂防水方案(1)“V 形”吊挂法。倾斜巷道中进出接线盒的电缆及进出开关的电缆，将高出接线盒或开关喇叭嘴部分的电缆按“V 形”吊挂（接线盒和开关必须水平放置，接线盒闲置喇叭嘴朝下），其中进出喇叭嘴至“V 形”底部的电缆长度，高压电缆不少于 500mm,低压电缆不少于 300mm，“V形”的角度要大于电缆的允许弯曲度。 (2)“倒 U 形”吊挂法。水平铺设的电缆在有接线盒的地方一般会更加下垂,所以电缆上的水自然会流向接线盒。若将线路中接头处采纳“倒 U 形”吊挂法,且使接线盒或接头点高于其两侧的电缆,便可使问题得到解决。方案既出，望各单位仔细对比此方案，排查所辖范围内的电缆吊挂情况，限 6 月 29 日整改完毕，30日机电科、安检科落实整改情况，逾期不整改或整改不力的单位将给与 3000~5000 元罚款，每延期一天加倍罚款。机电科、安检科2009-6-23
