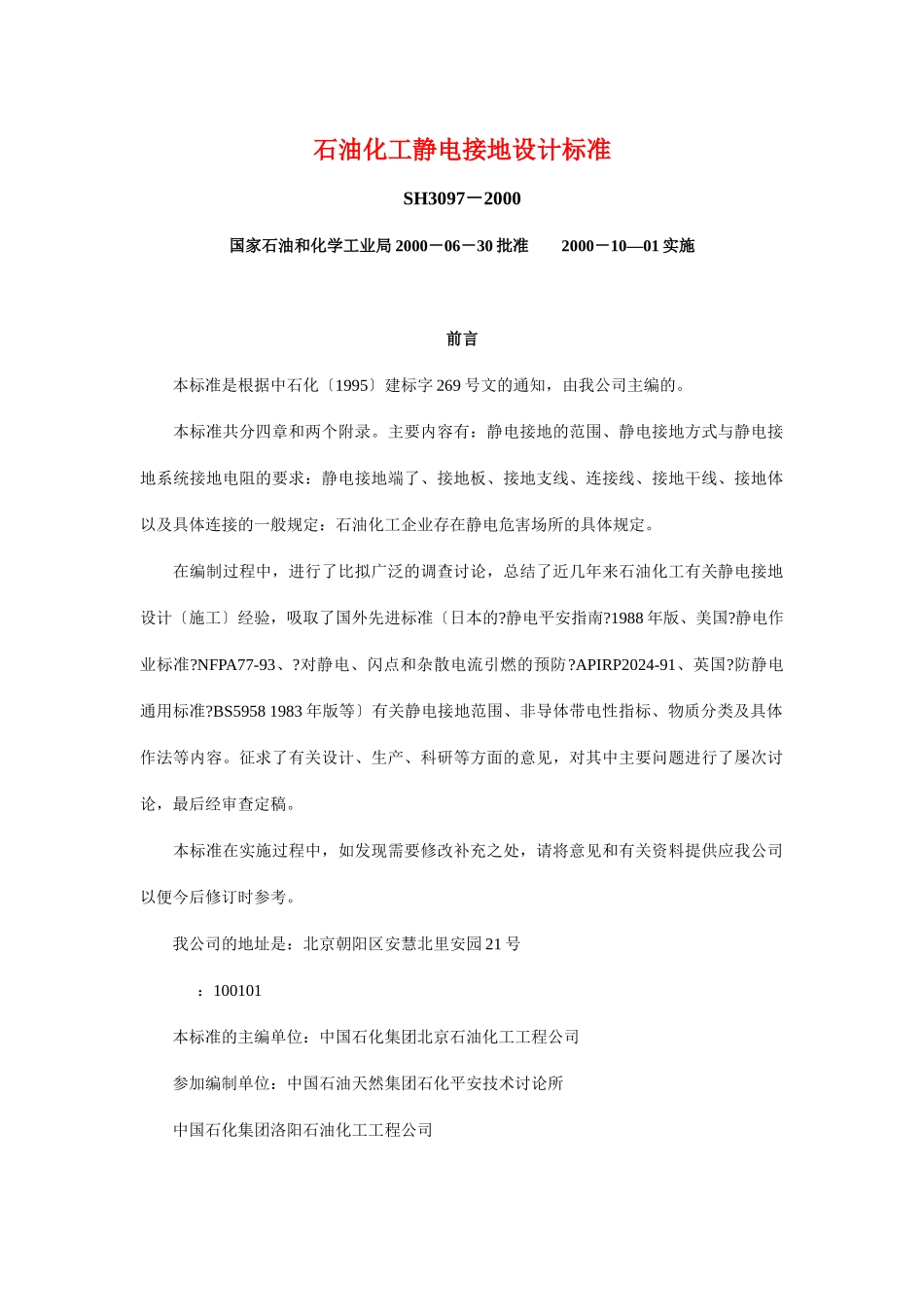

石油化工静电接地设计标准SH3097-2000国家石油和化学工业局 2000-06-30 批准 2000-10―01 实施 前言 本标准是根据中石化〔1995〕建标字 269 号文的通知,由我公司主编的。 本标准共分四章和两个附录。主要内容有:静电接地的范围、静电接地方式与静电接地系统接地电阻的要求:静电接地端了、接地板、接地支线、连接线、接地干线、接地体以及具体连接的一般规定:石油化工企业存在静电危害场所的具体规定。 在编制过程中,进行了比拟广泛的调查讨论,总结了近几年来石油化工有关静电接地设计〔施工〕经验,吸取了国外先进标准〔日本的?静电平安指南?1988 年版、美国?静电作业标准?NFPA77-93、?对静电、闪点和杂散电流引燃的预防?APIRP2024-91、英国?防静电通用标准?BS5958 1983 年版等〕有关静电接地范围、非导体带电性指标、物质分类及具体作法等内容。征求了有关设计、生产、科研等方面的意见,对其中主要问题进行了屡次讨论,最后经审查定稿。 本标准在实施过程中,如发现需要修改补充之处,请将意见和有关资料提供应我公司以便今后修订时参考。 我公司的地址是:北京朝阳区安慧北里安园 21 号 :100101 本标准的主编单位:中国石化集团北京石油化工工程公司 参加编制单位:中国石油天然集团石化平安技术讨论所 中国石化集团洛阳石油化工工程公司 中国石化集团上海金山石油化工工程公司 主要起草人:张洁 谭凤贵 于长一 朱耀祥 1 总那么 1.0.1 为了防止和减少静电损害,保障石油化工企业平安生产,在石油化工设计中,贯彻预防为主的方针,实行防静电措施,做到技术先进、经济合理、平安适用,特制定本标准。 1.0.2 本标准适用于石油化工企业存在静电危害的新建、扩建和改建工程的静电接地设计。 1.0.3 静电接地是防止静电危害的主要措施之一。石油化工企业的防静电设计,应由工艺、配管、设备、储运、通风、电气等专业相互配合,综合考虑,并实行以下防止静电危害措施: 1 改善工艺操作条件,在生产、储运过程中应尽量防止大量产生静电荷: 2 防止静电积聚,设法提供静电荷消散通道,保证足够的消散时间,泄漏和导走静电荷; 3 选择适用于不同环境的静电消除器械,对带电体上积聚着的静电荷进时行中和及消散; 4 屏蔽或分隔屏蔽带静电的物体,同时屏蔽体应可靠接地; 5 在设计工艺装置或制作设备时,应尽量防止存在高能量静电放电的条件,如在容器内防止出现细长的导电性突出物和未接地的...
