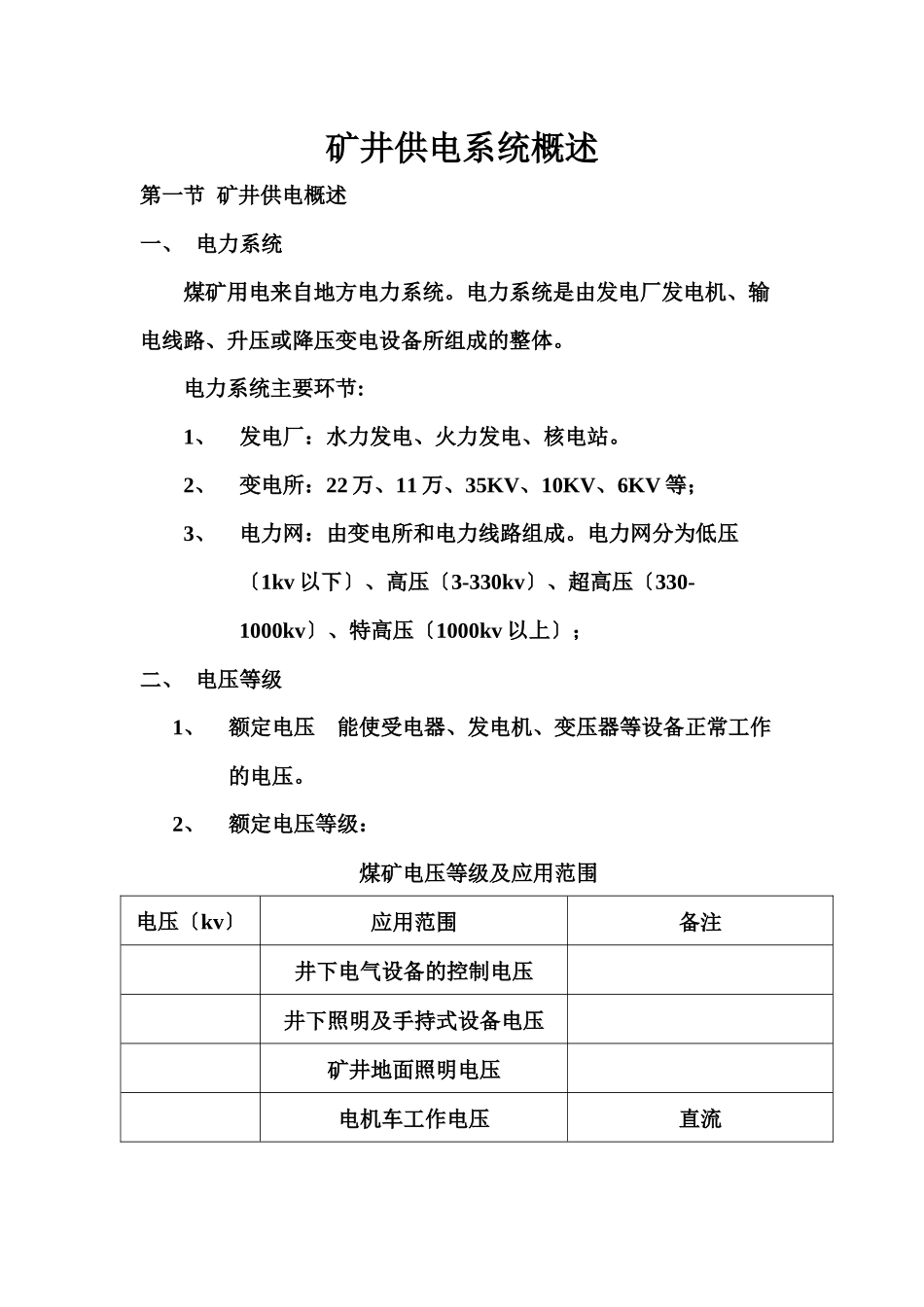

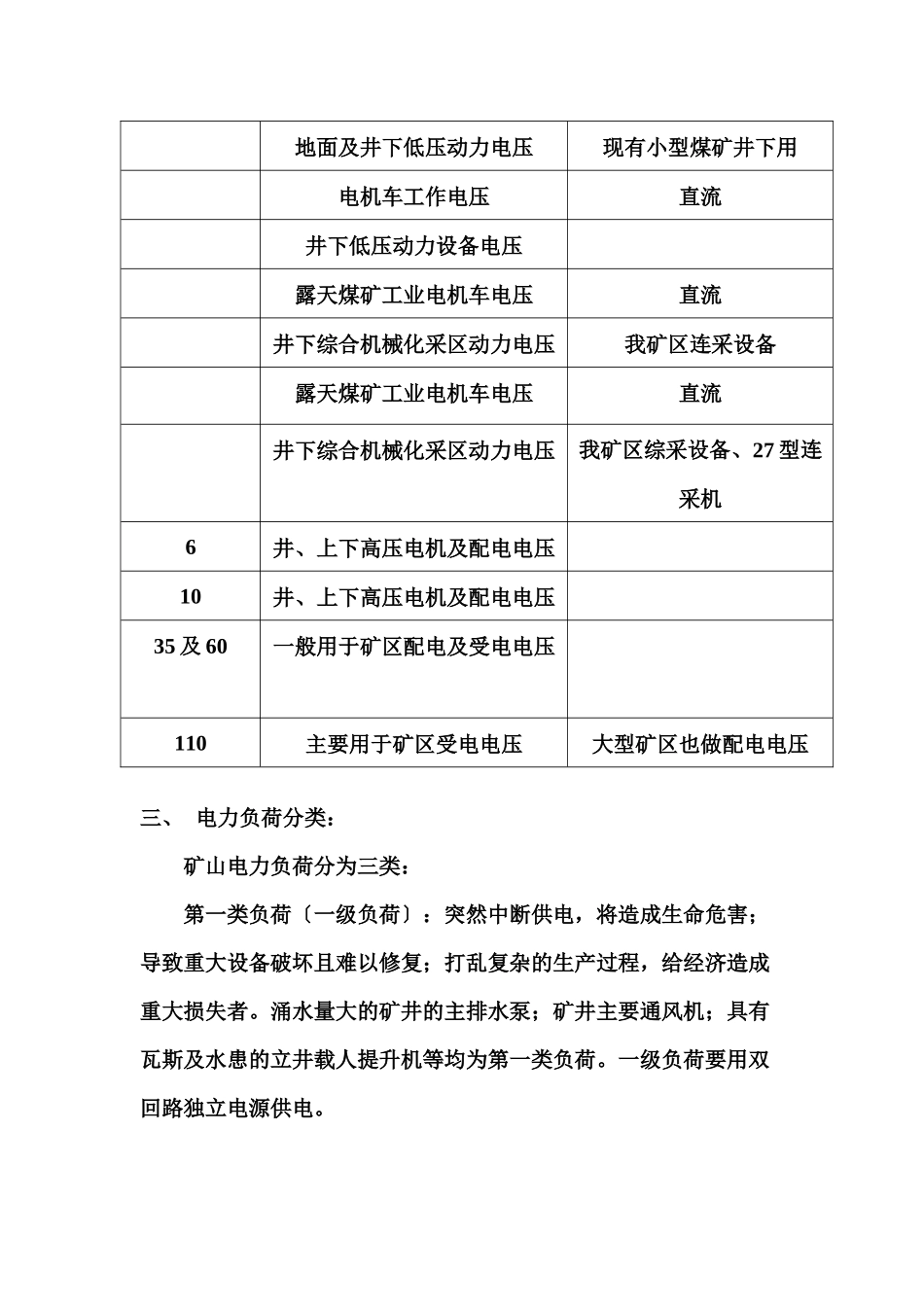

矿井供电系统概述第一节 矿井供电概述一、 电力系统 煤矿用电来自地方电力系统。电力系统是由发电厂发电机、输电线路、升压或降压变电设备所组成的整体。电力系统主要环节:1、发电厂:水力发电、火力发电、核电站。2、变电所:22 万、11 万、35KV、10KV、6KV 等;3、电力网:由变电所和电力线路组成。电力网分为低压〔1kv 以下〕、高压〔3-330kv〕、超高压〔330-1000kv〕、特高压〔1000kv 以上〕;二、 电压等级1、额定电压 能使受电器、发电机、变压器等设备正常工作的电压。2、额定电压等级:煤矿电压等级及应用范围电压〔kv〕应用范围备注井下电气设备的控制电压井下照明及手持式设备电压矿井地面照明电压电机车工作电压直流地面及井下低压动力电压现有小型煤矿井下用电机车工作电压直流井下低压动力设备电压露天煤矿工业电机车电压直流井下综合机械化采区动力电压我矿区连采设备露天煤矿工业电机车电压直流井下综合机械化采区动力电压我矿区综采设备、27 型连采机6井、上下高压电机及配电电压10井、上下高压电机及配电电压35 及 60一般用于矿区配电及受电电压110主要用于矿区受电电压大型矿区也做配电电压三、 电力负荷分类:矿山电力负荷分为三类:第一类负荷〔一级负荷〕:突然中断供电,将造成生命危害;导致重大设备破坏且难以修复;打乱复杂的生产过程,给经济造成重大损失者。涌水量大的矿井的主排水泵;矿井主要通风机;具有瓦斯及水患的立井载人提升机等均为第一类负荷。一级负荷要用双回路独立电源供电。第二类负荷〔二级负荷〕:突然中断供电,造成大量减产。如大型矿井地面空压机,提升运输设备,向综采工作面供电的采区变电所等。二级负荷一般由双回路供电,也可用一回专用线路供电。第三类负荷〔三级负荷〕:不属于一、二类负荷的用电设备。对供电无特别要求。四、 煤矿企业对供电的要求:1、供电可靠2、供电平安3、供电经济4、供电质量第二节 矿井供电系统矿井供电系统取决于井田范围、煤层埋藏深度、设计年产量、开采方式、涌水量及开采的机械化电气化程度等因素。一般分为深井供电和浅井供电。一、 深井供电系统:对于开采煤层埋藏深、用电负荷大、供电距离长的矿井,直接将 6kv 或 10kv 高压送入井下的系统一般称为深井供电。神东矿区属于深井供电。二、 浅井供电系统:煤层埋藏浅、负荷较小、供电距离短,可通过井筒或钻孔直接将低压送入井下,成为浅井供电。三、 综采工作面供电系统 神东矿区综采...
