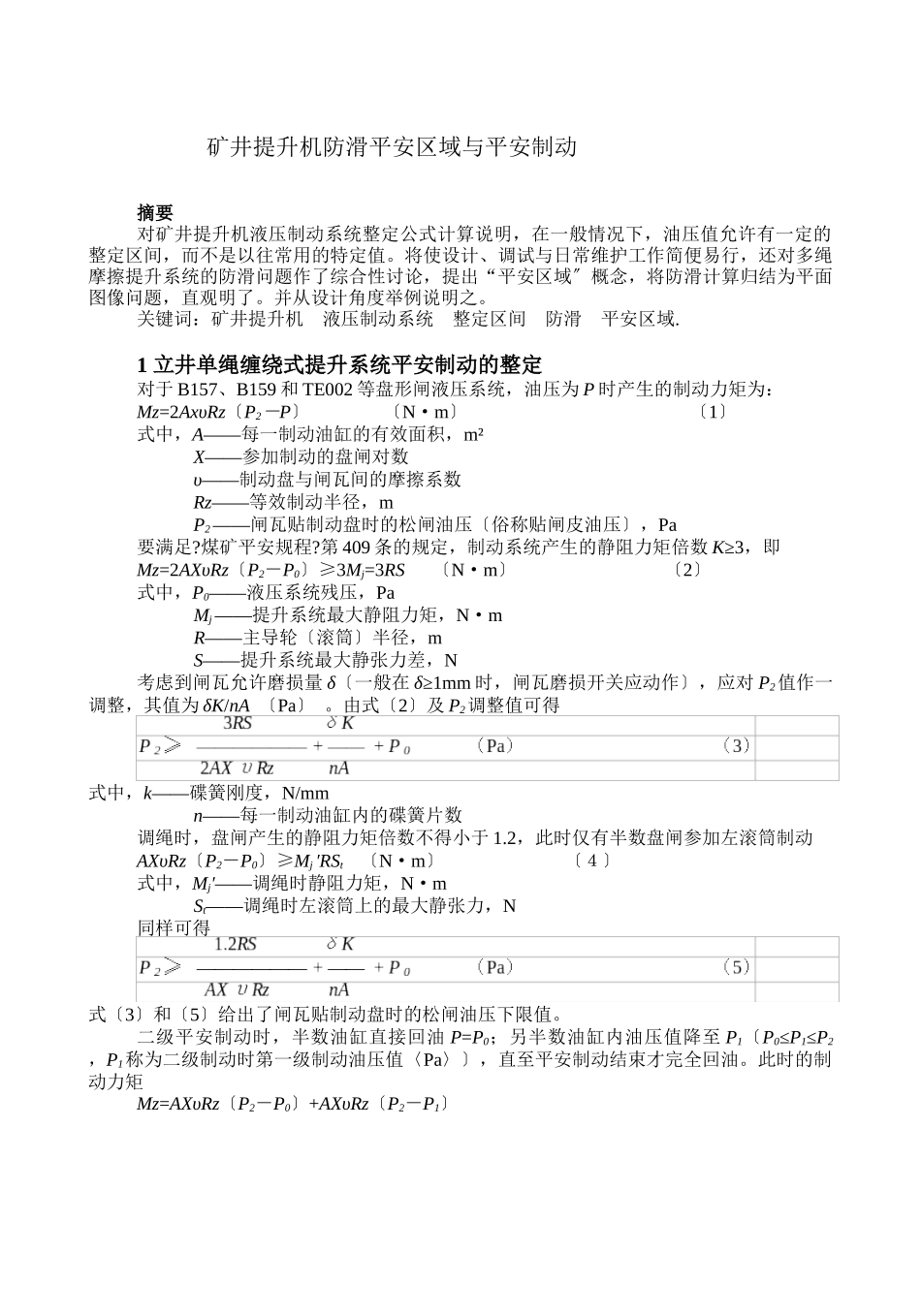

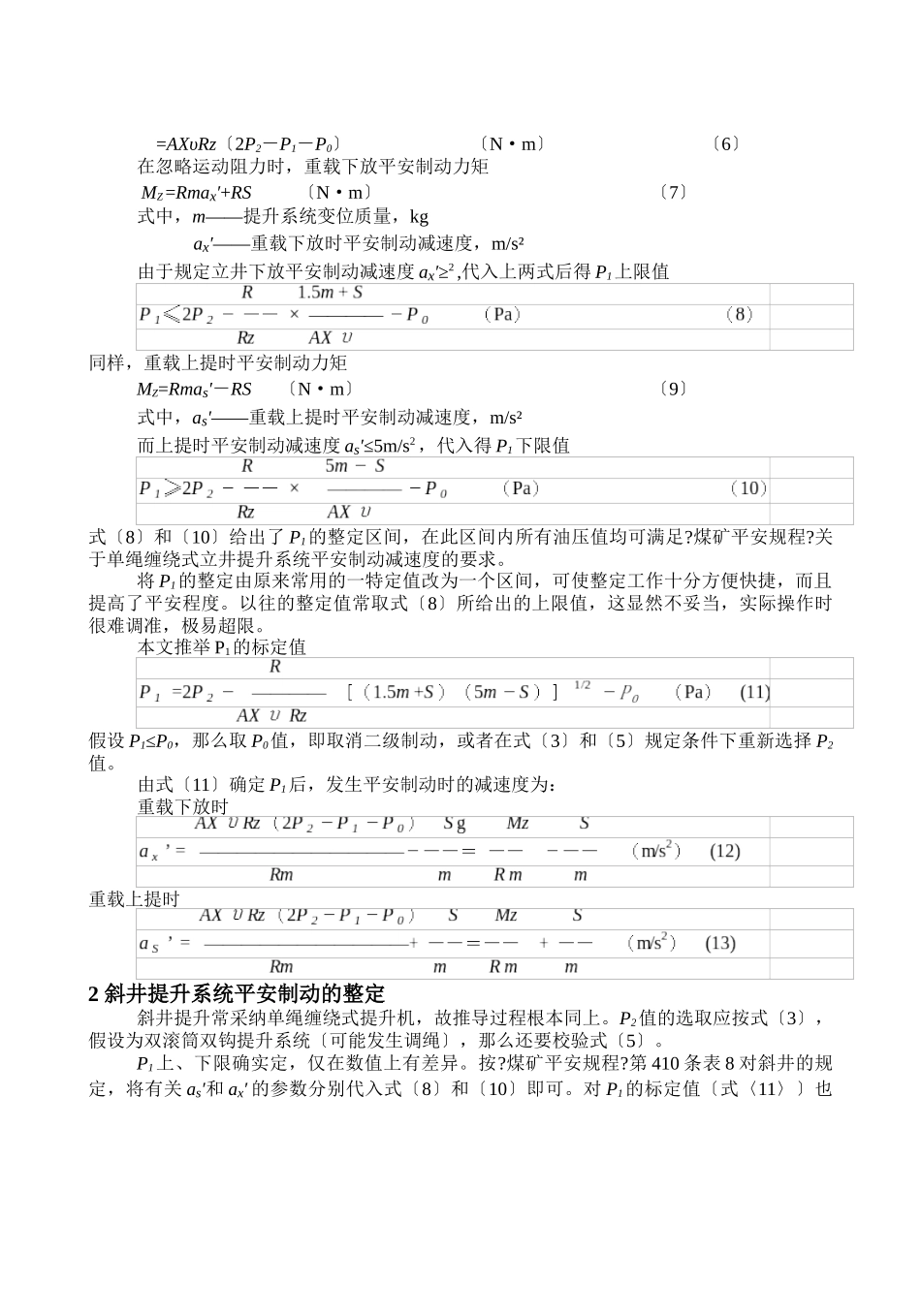

矿井提升机防滑平安区域与平安制动 摘要对矿井提升机液压制动系统整定公式计算说明,在一般情况下,油压值允许有一定的整定区间,而不是以往常用的特定值。将使设计、调试与日常维护工作简便易行,还对多绳摩擦提升系统的防滑问题作了综合性讨论,提出“平安区域〞概念,将防滑计算归结为平面图像问题,直观明了。并从设计角度举例说明之。关键词:矿井提升机 液压制动系统 整定区间 防滑 平安区域.1 立井单绳缠绕式提升系统平安制动的整定对于 B157、B159 和 TE002 等盘形闸液压系统,油压为 P 时产生的制动力矩为:Mz=2AxυRz〔P2-P〕 〔N·m〕 〔1〕式中,A——每一制动油缸的有效面积,m²X——参加制动的盘闸对数υ——制动盘与闸瓦间的摩擦系数Rz——等效制动半径,mP2 ——闸瓦贴制动盘时的松闸油压〔俗称贴闸皮油压〕,Pa要满足?煤矿平安规程?第 409 条的规定,制动系统产生的静阻力矩倍数 K≥3,即Mz=2AXυRz〔P2-P0〕≥3Mj=3RS 〔N·m〕 〔2〕式中,P0——液压系统残压,PaMj ——提升系统最大静阻力矩,N·mR——主导轮〔滚筒〕半径,mS——提升系统最大静张力差,N考虑到闸瓦允许磨损量 δ〔一般在 δ≥1mm 时,闸瓦磨损开关应动作〕,应对 P2值作一调整,其值为 δK/nA 〔Pa〕 。由式〔2〕及 P2调整值可得 式中,k——碟簧刚度,N/mmn——每一制动油缸内的碟簧片数调绳时,盘闸产生的静阻力矩倍数不得小于 1.2,此时仅有半数盘闸参加左滚筒制动AXυRz〔P2-P0〕≥Mj ′RSt 〔N·m〕 〔4〕式中,Mj′——调绳时静阻力矩,N·mSt——调绳时左滚筒上的最大静张力,N同样可得 式〔3〕和〔5〕给出了闸瓦贴制动盘时的松闸油压下限值。二级平安制动时,半数油缸直接回油 P=P0;另半数油缸内油压值降至 P1〔P0≤P1≤P2 ,P1称为二级制动时第一级制动油压值〈Pa〉〕,直至平安制动结束才完全回油。此时的制动力矩Mz=AXυRz〔P2-P0〕+AXυRz〔P2-P1〕=AXυRz〔2P2-P1-P0〕 〔N·m〕 〔6〕在忽略运动阻力时,重载下放平安制动力矩 MZ =Rmax′+RS 〔N·m〕 〔7〕式中,m——提升系统变位质量,kgax′——重载下放时平安制动减速度,m/s²由于规定立井下放平安制动减速度 ax′≥2 ,代入上两式后得 P1上限值 同样,重载上提时平安制动力矩MZ=Rmas′-RS 〔N·m〕 〔9〕式中,as′——重载上提时平安制动减速度,m/s²而上提时平安制动减速度 as′≤5m/s2 ,代入得 P1下限值 式〔8〕和...
