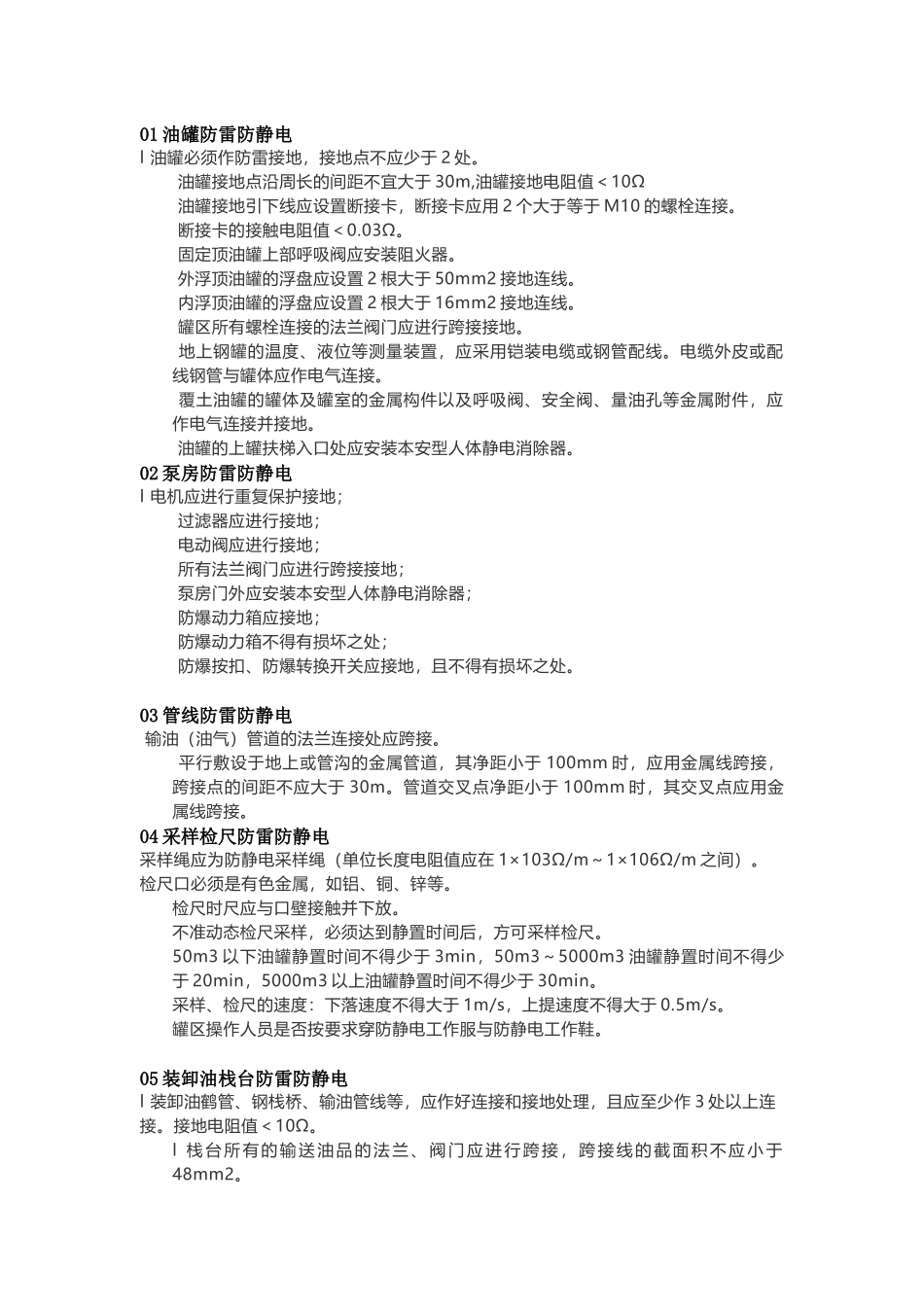

01 油罐防雷防静电l 油罐必须作防雷接地,接地点不应少于 2 处。 油罐接地点沿周长的间距不宜大于 30m,油罐接地电阻值<10Ω 油罐接地引下线应设置断接卡,断接卡应用 2 个大于等于 M10 的螺栓连接。 断接卡的接触电阻值<0.03Ω。 固定顶油罐上部呼吸阀应安装阻火器。 外浮顶油罐的浮盘应设置 2 根大于 50mm2 接地连线。 内浮顶油罐的浮盘应设置 2 根大于 16mm2 接地连线。 罐区所有螺栓连接的法兰阀门应进行跨接接地。 地上钢罐的温度、液位等测量装置,应采用铠装电缆或钢管配线。电缆外皮或配线钢管与罐体应作电气连接。 覆土油罐的罐体及罐室的金属构件以及呼吸阀、安全阀、量油孔等金属附件,应作电气连接并接地。 油罐的上罐扶梯入口处应安装本安型人体静电消除器。02 泵房防雷防静电l 电机应进行重复保护接地; 过滤器应进行接地; 电动阀应进行接地; 所有法兰阀门应进行跨接接地; 泵房门外应安装本安型人体静电消除器; 防爆动力箱应接地; 防爆动力箱不得有损坏之处; 防爆按扣、防爆转换开关应接地,且不得有损坏之处。03 管线防雷防静电 输油(油气)管道的法兰连接处应跨接。 平行敷设于地上或管沟的金属管道,其净距小于 100mm 时,应用金属线跨接,跨接点的间距不应大于 30m。管道交叉点净距小于 100mm 时,其交叉点应用金属线跨接。04 采样检尺防雷防静电采样绳应为防静电采样绳(单位长度电阻值应在 1×103Ω/m~1×106Ω/m 之间)。检尺口必须是有色金属,如铝、铜、锌等。检尺时尺应与口壁接触并下放。不准动态检尺采样,必须达到静置时间后,方可采样检尺。50m3 以下油罐静置时间不得少于 3min,50m3~5000m3 油罐静置时间不得少于 20min,5000m3 以上油罐静置时间不得少于 30min。采样、检尺的速度:下落速度不得大于 1m/s,上提速度不得大于 0.5m/s。罐区操作人员是否按要求穿防静电工作服与防静电工作鞋。05 装卸油栈台防雷防静电l 装卸油鹤管、钢栈桥、输油管线等,应作好连接和接地处理,且应至少作 3 处以上连接。接地电阻值<10Ω。l 栈台所有的输送油品的法兰、阀门应进行跨接,跨接线的截面积不应小于48mm2。l 露天装卸作业的,可不装设避雷带。l 在罩棚内进行装卸油作业的,应装设避雷带。l 装卸油品区域内的电源线、信号线等应穿金属管并进行接地处理。l 雷暴时,禁止装卸油作业。06 装卸油栈台防雷防静电l 栈台上梯入口、悬梯口应安装本安型...
