设计方案——喷漆烘干房 (1)

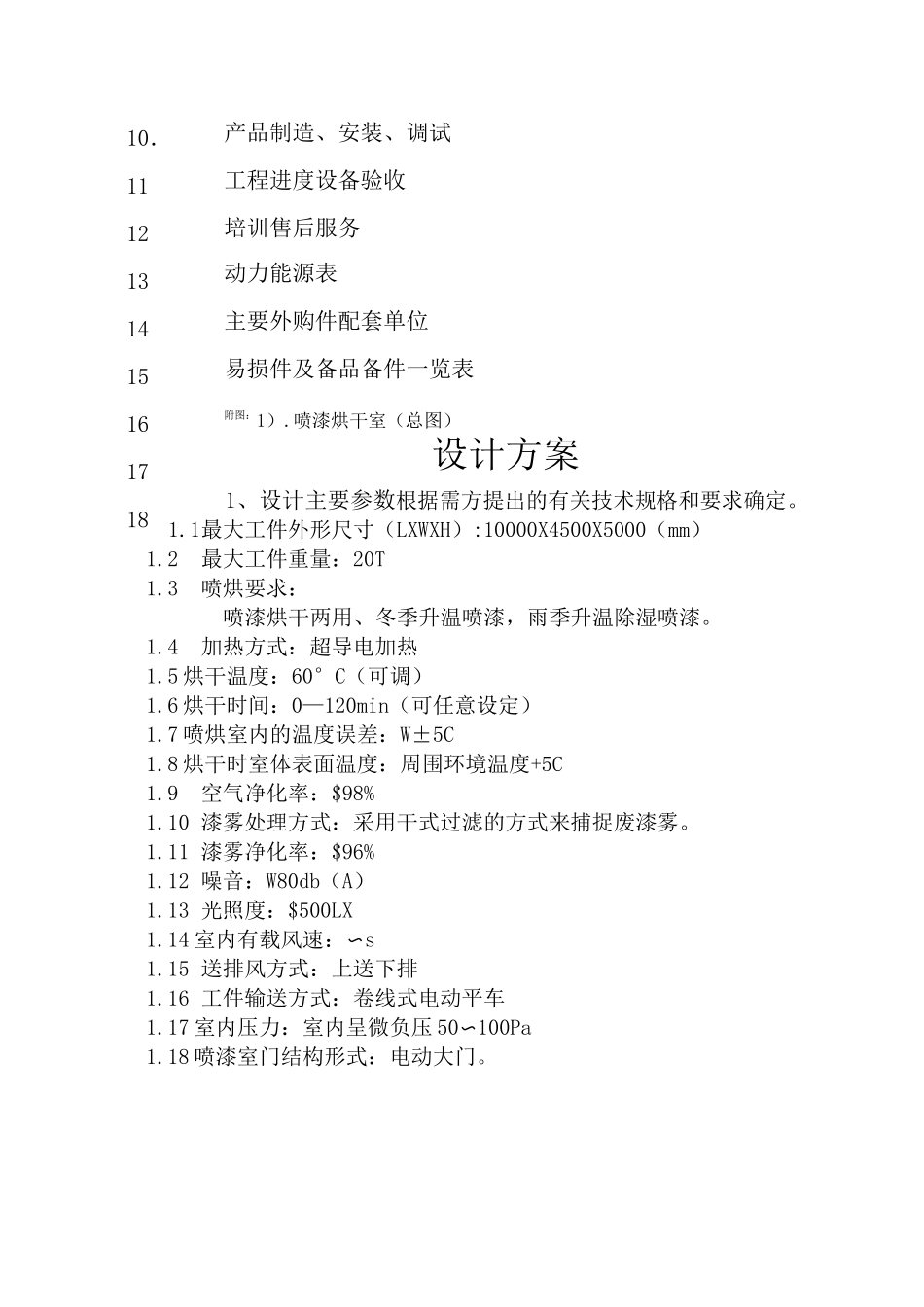

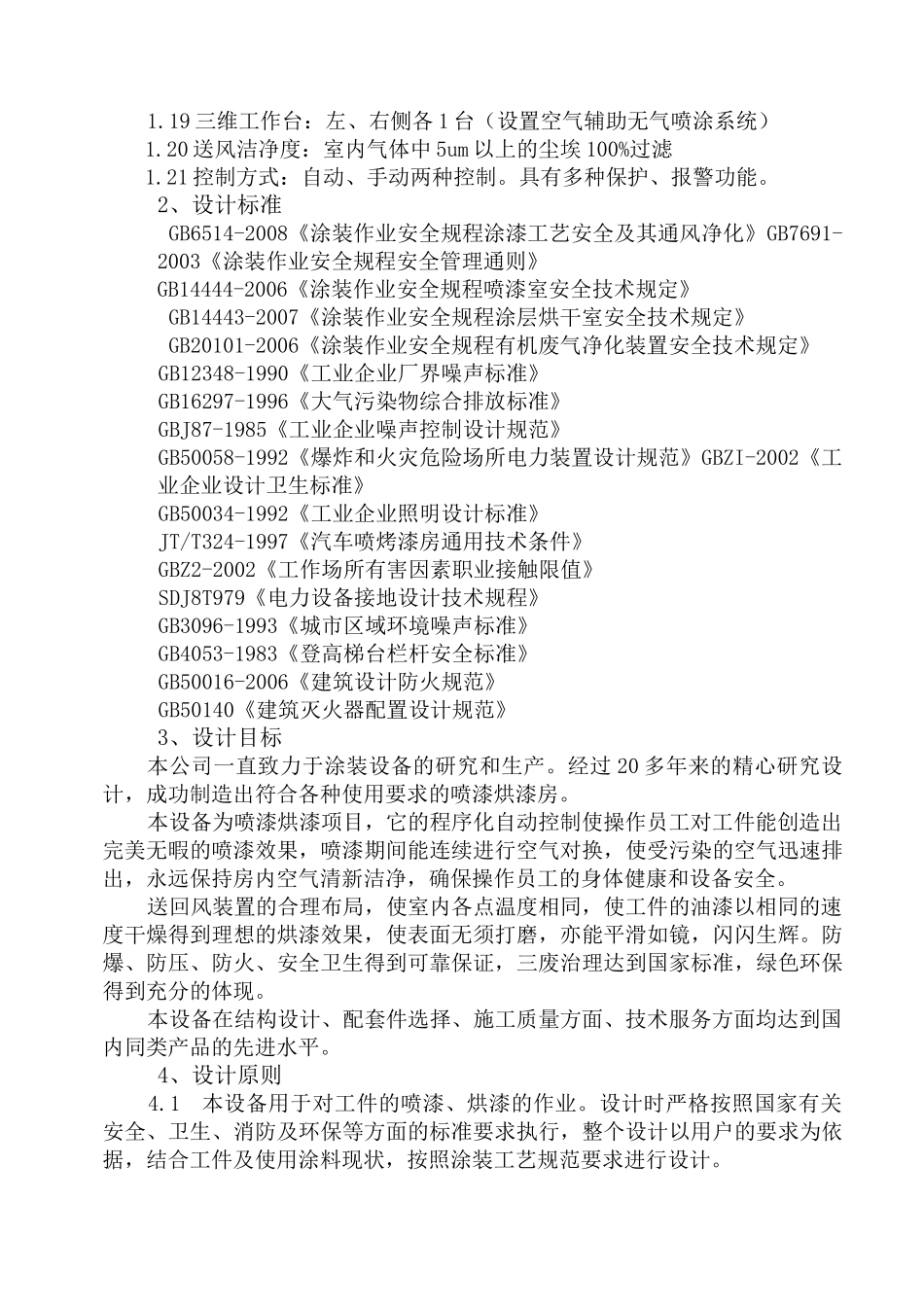

设计方案中国兵器工业喷漆烘干室盐城市中宝机械制造有限公司二 0 一 0 年 8 月 28 日目录设计主要参数设计标准设计目标设计原则设计要求设备主要性能设备主要技术参数喷漆、烘漆工作原理设备结构简介1．23456789产品制造、安装、调试工程进度设备验收培训售后服务动力能源表主要外购件配套单位易损件及备品备件一览表附图：1）.喷漆烘干室（总图）设计方案1、设计主要参数根据需方提出的有关技术规格和要求确定。1.1最大工件外形尺寸（LXWXH）:10000X4500X5000（mm）1.2最大工件重量：20T1.3喷烘要求：喷漆烘干两用、冬季升温喷漆，雨季升温除湿喷漆。1.4加热方式：超导电加热1.5 烘干温度：60°C（可调）1.6 烘干时间：0—120min（可任意设定）1.7 喷烘室内的温度误差：W±5C1.8 烘干时室体表面温度：周围环境温度+5C1.9空气净化率：$98%1.10 漆雾处理方式：采用干式过滤的方式来捕捉废漆雾。1.11 漆雾净化率：$96%1.12 噪音：W80db（A）1.13 光照度：$500LX1.14 室内有载风速：〜s1.15 送排风方式：上送下排1.16 工件输送方式：卷线式电动平车1.17 室内压力：室内呈微负压 50〜100Pa1.18 喷漆室门结构形式：电动大门。10．11121314151617181.19 三维工作台：左、右侧各 1 台（设置空气辅助无气喷涂系统）1.20 送风洁净度：室内气体中 5um 以上的尘埃 100%过滤1.21 控制方式：自动、手动两种控制。具有多种保护、报警功能。2、设计标准GB6514-2008《涂装作业安全规程涂漆工艺安全及其通风净化》GB7691-2003《涂装作业安全规程安全管理通则》GB14444-2006《涂装作业安全规程喷漆室安全技术规定》GB14443-2007《涂装作业安全规程涂层烘干室安全技术规定》GB20101-2006《涂装作业安全规程有机废气净化装置安全技术规定》GB12348-1990《工业企业厂界噪声标准》GB16297-1996《大气污染物综合排放标准》GBJ87-1985《工业企业噪声控制设计规范》GB50058-1992《爆炸和火灾危险场所电力装置设计规范》GBZI-2002《工业企业设计卫生标准》GB50034-1992《工业企业照明设计标准》JT/T324-1997《汽车喷烤漆房通用技术条件》GBZ2-2002《工作场所有害因素职业接触限值》SDJ8T979《电力设备接地设计技术规程》GB3096-1993《城市区域环境噪声标准》GB4053-1983《登高梯台栏杆安全标准》GB50016-2006《建筑设计防火规范》GB50140《建筑灭火器配置设计规范》3、设计目标本公司一直致力于涂装设备的研究和生产。经过 20 多年来的精心研...
