钢筋混凝土倒锥壳水塔施工方法

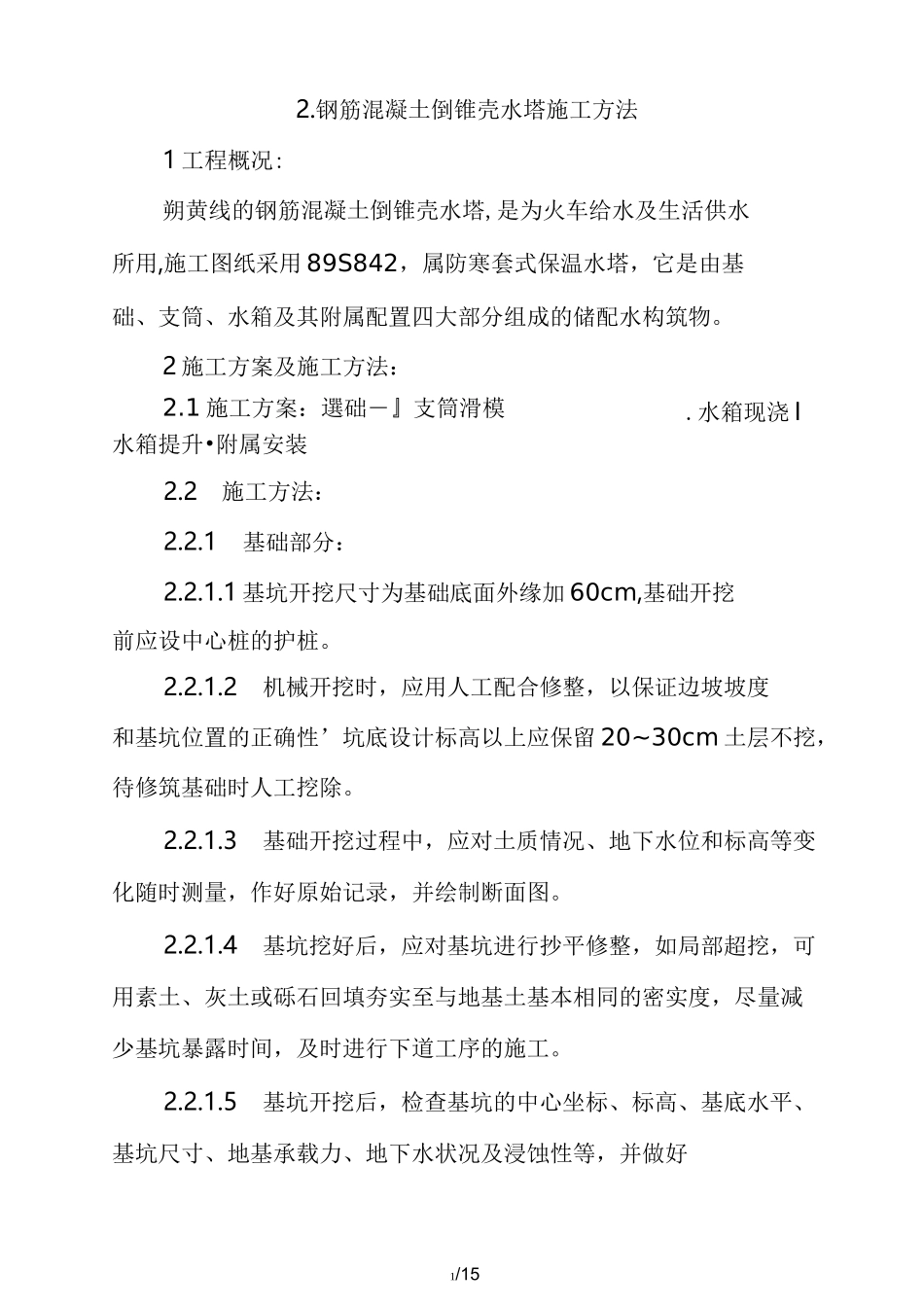

1/152.钢筋混凝土倒锥壳水塔施工方法1 工程概况:朔黄线的钢筋混凝土倒锥壳水塔,是为火车给水及生活供水所用,施工图纸采用 89S842，属防寒套式保温水塔，它是由基础、支筒、水箱及其附属配置四大部分组成的储配水构筑物。2 施工方案及施工方法：水箱提升•附属安装2.2施工方法：2.2.1基础部分：2.2.1.1 基坑开挖尺寸为基础底面外缘加 60cm,基础开挖前应设中心桩的护桩。2.2.1.2机械开挖时，应用人工配合修整，以保证边坡坡度和基坑位置的正确性’坑底设计标高以上应保留 20~30cm 土层不挖，待修筑基础时人工挖除。2.2.1.3基础开挖过程中，应对土质情况、地下水位和标高等变化随时测量，作好原始记录，并绘制断面图。2.2.1.4基坑挖好后，应对基坑进行抄平修整，如局部超挖，可用素土、灰土或砾石回填夯实至与地基土基本相同的密实度，尽量减少基坑暴露时间，及时进行下道工序的施工。2.2.1.5基坑开挖后，检查基坑的中心坐标、标高、基底水平、基坑尺寸、地基承载力、地下水状况及浸蚀性等，并做好2.1 施工方案：選础―』支筒滑模.水箱现浇 I2/15记录。2.2.1.6施工 3:7 灰土时，要严格控制灰土比，拌合要充分、均匀，周围并加做 600 毫米的灰土带。2.2.1.73:7 灰土拌制前，石灰与土均要过筛，土颗粒直径不大于15mm，灰粒不大于 5mm，并不能有杂物、垃圾等。2.2.1.83:7 灰土铺层不能超过 240mm,走夯时接茬要充分，严禁漏夯，取样达设计要求后，方可进入下一工序。2.2.1.9灰土拌合标准：颜色一致，紧握成团，轻捏即碎。2.2.1.10严格按设计图纸与配合比施工垫层与基础、砂石料必须要车车过秤、车车记录，混凝土要振捣密实，表面抹压平整。2.2.1.11施工跑道要搭设牢固，运输畅通。2.2.1.12模型尺寸符合设计要求，接缝严密，支撑牢固，保证不漏浆，不走模。2.2.1.13钢筋绑扎、数量、规格及搭接长度均符合设计。预留筋、预埋件及预留管口等应设置牢固，位置正确。2.2.1.14预埋滑模顶杆的位置，必须与滑升架千斤顶孔眼分布一致。2.2.1.15作为避雷针的接地导线的纵向钢筋，应做好标志，所有连接、焊接处均匀焊接。2.2.1.16 地下室外模板采用两次搭立，以免因灌注高度过高而发生混凝土离析露骨等。2.2.1.17基坑回填时，应先将水塔避雷设备地下部分做好，然后从四周3/15同时进行，为层夯填，回填数量应符合设计要求，当设计无要求时，回填土的压实系数不低于 90％。2.2.2支筒滑模支筒滑模是目前较为先进的施工工艺，它具有功效高，速度快，安...
