雨水管施工技术交底

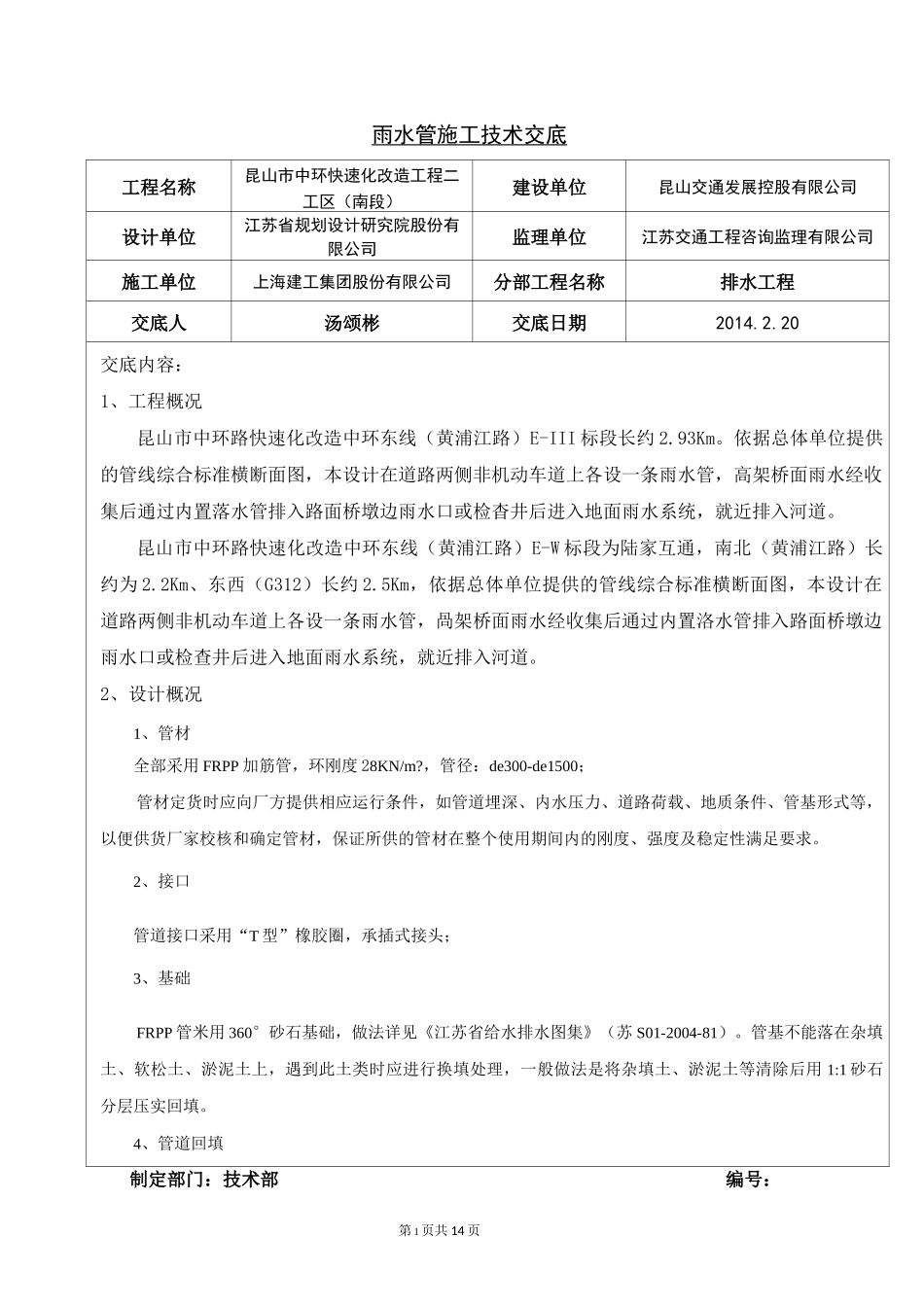

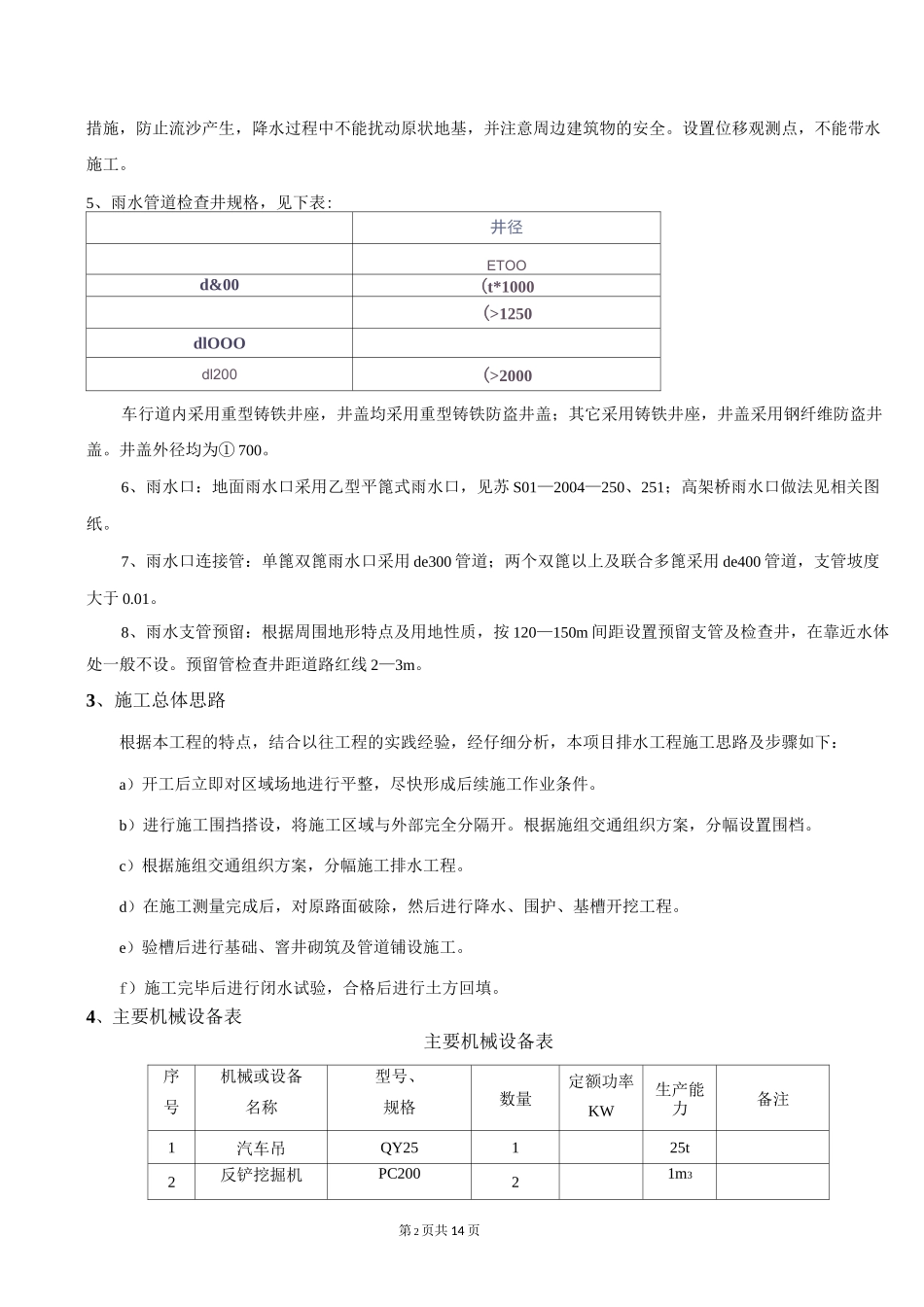

第 1 页共 14 页雨水管施工技术交底工程名称昆山市中环快速化改造工程二工区（南段）建设单位昆山交通发展控股有限公司设计单位江苏省规划设计研究院股份有限公司监理单位江苏交通工程咨询监理有限公司施工单位上海建工集团股份有限公司分部工程名称排水工程交底人汤颂彬交底日期2014.2.20交底内容：1、工程概况昆山市中环路快速化改造中环东线（黄浦江路）E-III 标段长约 2.93Km。依据总体单位提供的管线综合标准横断面图，本设计在道路两侧非机动车道上各设一条雨水管，高架桥面雨水经收集后通过内置落水管排入路面桥墩边雨水口或检杳井后进入地面雨水系统，就近排入河道。昆山市中环路快速化改造中环东线（黄浦江路）E-W 标段为陆家互通，南北（黄浦江路）长约为 2.2Km、东西（G312）长约 2.5Km，依据总体单位提供的管线综合标准横断面图，本设计在道路两侧非机动车道上各设一条雨水管，咼架桥面雨水经收集后通过内置洛水管排入路面桥墩边雨水口或检查井后进入地面雨水系统，就近排入河道。2、设计概况1、管材全部采用 FRPP 加筋管，环刚度 28KN/m?，管径：de300-de1500；管材定货时应向厂方提供相应运行条件，如管道埋深、内水压力、道路荷载、地质条件、管基形式等，以便供货厂家校核和确定管材，保证所供的管材在整个使用期间内的刚度、强度及稳定性满足要求。2、接口管道接口采用“T 型”橡胶圈，承插式接头；3、基础FRPP 管米用 360°砂石基础，做法详见《江苏省给水排水图集》（苏 S01-2004-81）。管基不能落在杂填土、软松土、淤泥土上，遇到此土类时应进行换填处理，一般做法是将杂填土、淤泥土等清除后用 1:1 砂石分层压实回填。4、管道回填FRPP 管道回填:回填时两侧同时进行，两侧回填高差不得大于 30cm,管底至管顶以上 0.5m 回填中粗砂。开挖制定部门：技术部编号：第 2 页共 14 页措施，防止流沙产生，降水过程中不能扰动原状地基，并注意周边建筑物的安全。设置位移观测点，不能带水施工。5、雨水管道检查井规格，见下表:井径ETOOd&00(t*1000(>1250dlOOOdl200(>2000车行道内采用重型铸铁井座，井盖均采用重型铸铁防盗井盖；其它采用铸铁井座，井盖采用钢纤维防盗井盖。井盖外径均为① 700。6、雨水口：地面雨水口采用乙型平篦式雨水口，见苏 S01—2004—250、251；高架桥雨水口做法见相关图纸。7、雨水口连接管：单篦双篦雨水口采用 de300 管道；两个双篦以上及联合多篦采用 de400 管道，支管坡度...
