杠杆力臂的画法练习题(含详细答案)

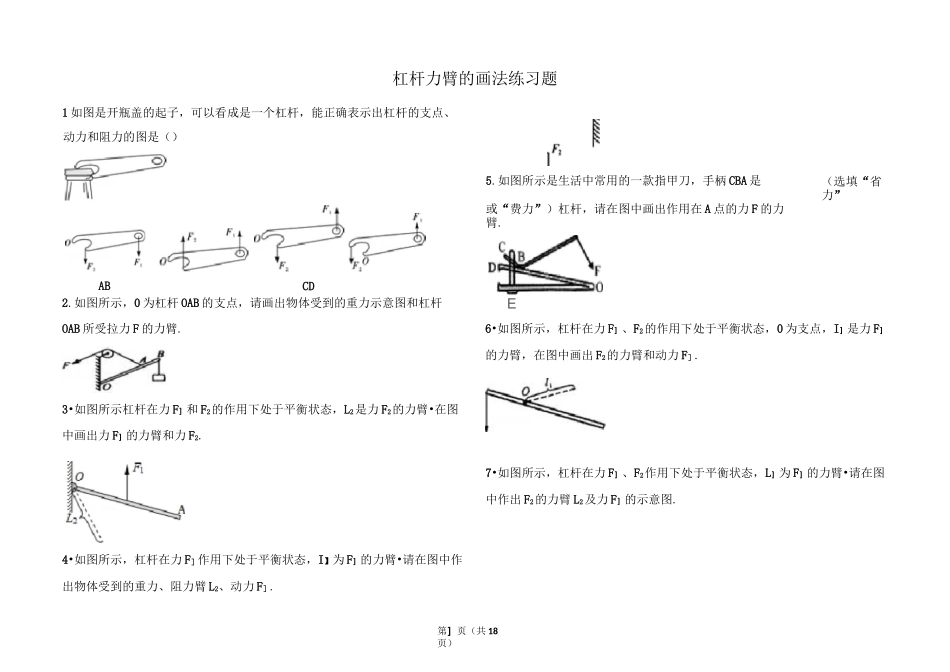

第］页（共 18页）杠杆力臂的画法练习题1 如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、2.如图所示，0 为杠杆 OAB 的支点，请画出物体受到的重力示意图和杠杆OAB 所受拉力 F 的力臂.3•如图所示杠杆在力 F］和 F2的作用下处于平衡状态，L2是力 F2的力臂•在图中画出力 F］的力臂和力 F2.E6•如图所示，杠杆在力 F］、F2的作用下处于平衡状态，0 为支点，I］是力 F］的力臂，在图中画出 F2的力臂和动力 F］.7•如图所示，杠杆在力 F］、F2作用下处于平衡状态，L］为 F］的力臂•请在图中作出 F2的力臂 L2及力 F］的示意图.动力和阻力的图是（）4•如图所示，杠杆在力 F］作用下处于平衡状态，I】为 F］的力臂•请在图中作出物体受到的重力、阻力臂 L2、动力 F］.5.如图所示是生活中常用的一款指甲刀，手柄 CBA 是（选填“省力”ABCD或“费力”）杠杆，请在图中画出作用在 A 点的力 F 的力臂.第 2 页（共 18页）9.（1）图 1 所示，轻质杠杆可绕 0 转动，杠杆上吊一重物 G,在力 F 作用下杠杆静止在水平位置，I 为 F 的力臂，请在图中作出力 F 的示意图及重物 G 所受重力的示意图.（2）图 2 甲所示的钢丝钳，其中 A 是剪钢丝处，B 为手的用力点，0 为转动轴（支点），图乙为单侧钳柄及相连部分示意图.请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力 F2.（ 3 ） 图3所 示 ， 曲 杆AOBC自 重 不 计 ， 0为 支 点 ，AO=60cm,OB=40cm,BC=30cm 要使曲杆在图示位置平衡，请作出最小的力 F 的示意图及其力臂.（1）请在图 1 中画出动力 F］的力臂以及作用于 B 点的阻力 F2的示意图.（2）在图 2 中，0 为支点，在 A 点画出使杠杆保持平衡的最小力 F（保留作图痕迹）.（3）如图 3 所示，轻质杠杆可绕 0 点转动，杠杆上吊一重物 G,在动力 F 作用下，杠杆静止在水平位置•图中的 I 为动力 F 的力臂，请作出动力 F 的示意图（温馨提示：注意标明力 F 的方向和作用点）.11. 如图所示，粗细均匀的棒一端放在地上，另一端与支点 0 连接.试作出地面对棒的支持力和力臂 L 和棒所受重力 G 的示意图.（在答题卡相应的位置12. 如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中 0 为支点，F］为动力•请在图中重心 A 点处画出杠杆上画出原图并作答）第 3 页（共 18页）所受阻力 F2的方向...
