220kV配电装置施工方案

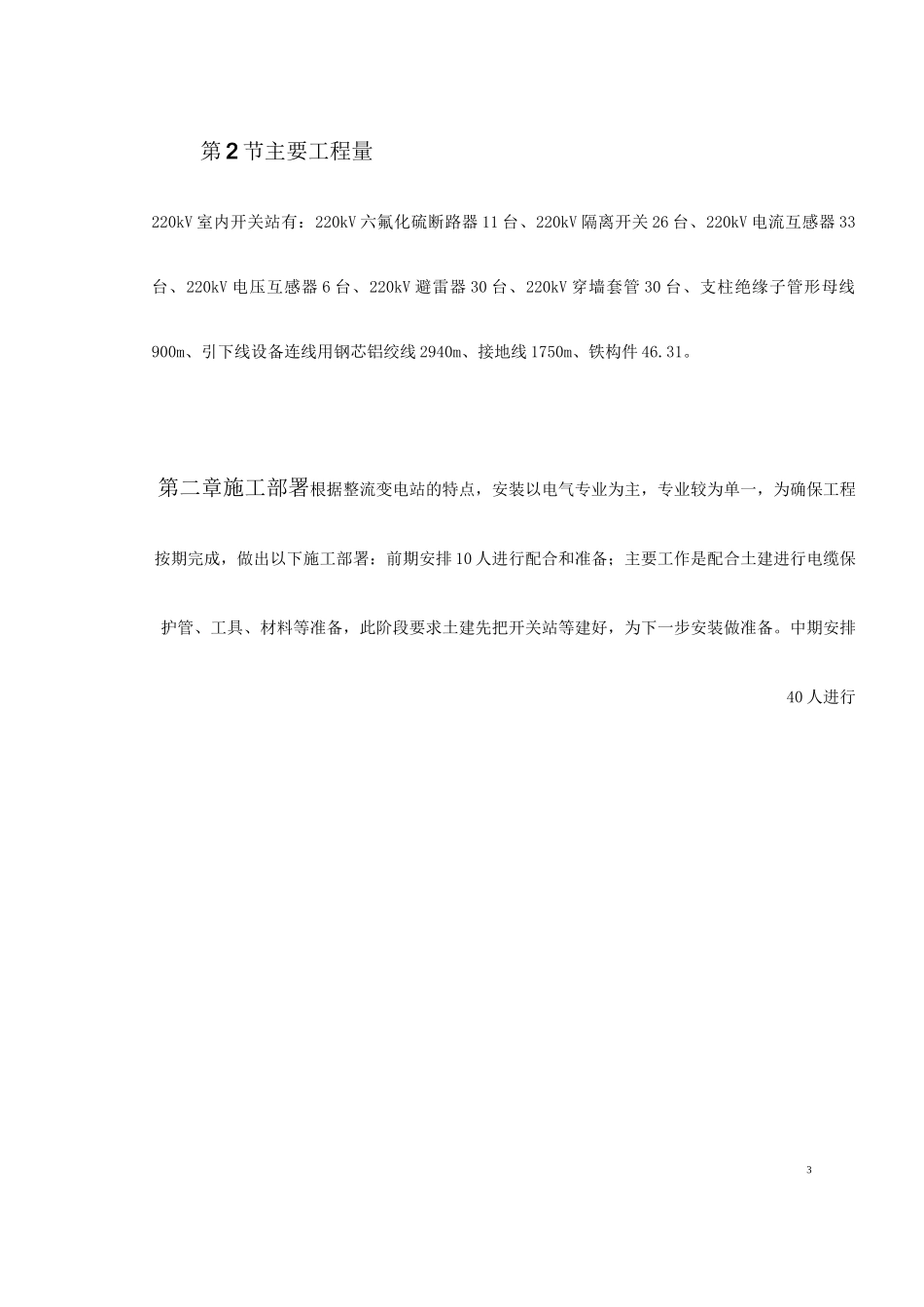

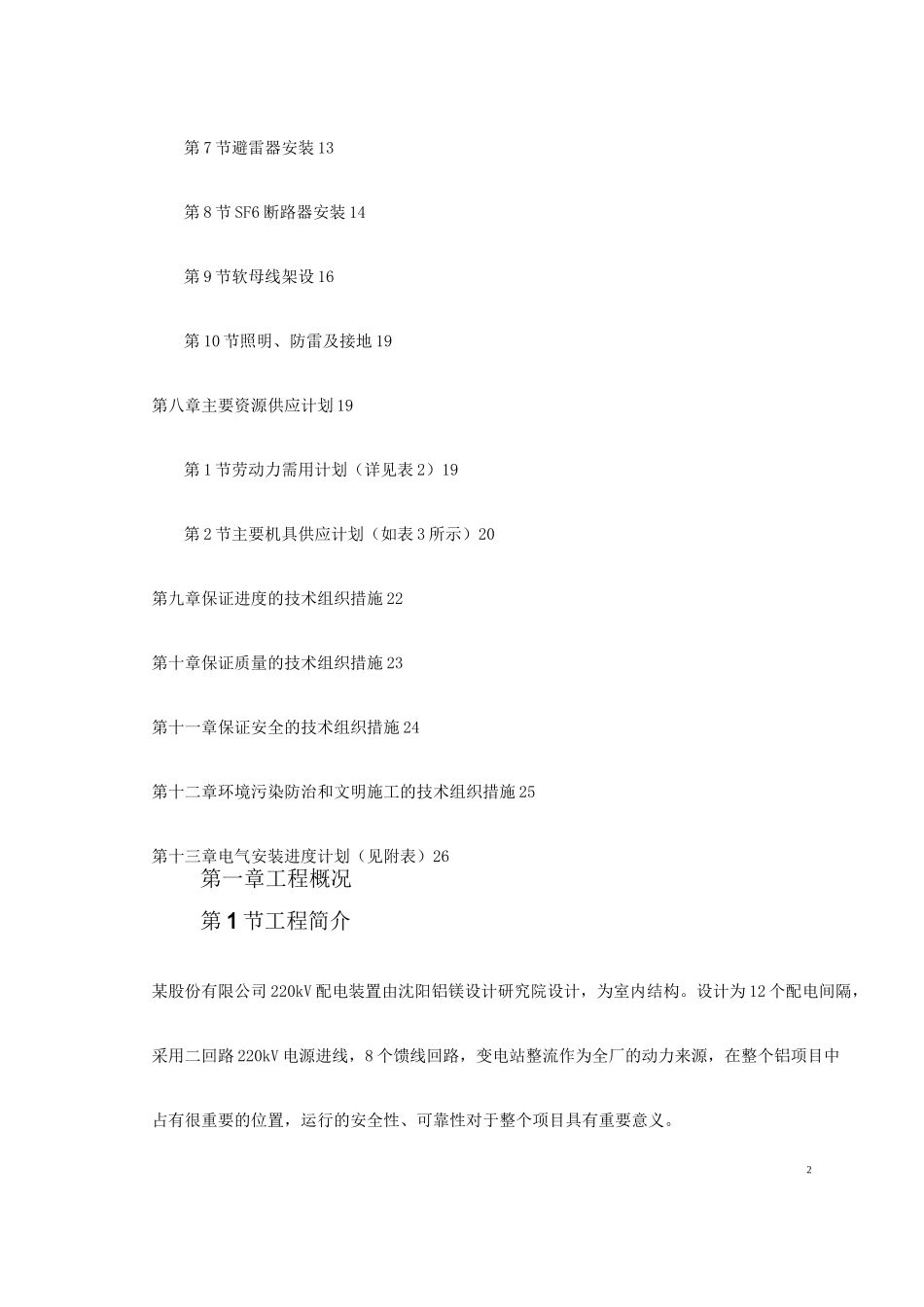

1目录第一章工程概况 3第 1 节工程简介 3第 2 节主要工程量 3第二章施工部署 3第三章质量控制点 4第四章施工技术标准及规范 5第五章施工准备 5第六章施工工序 5第七章施工工艺 6第 1 节支架制安 6第 2 节支柱绝缘子安装 7第 3 节管形母线安装 9第 4 节穿墙套管安装 10第 5 节隔离开关安装 10第 6 节电流、电压互感器安装 122第 7 节避雷器安装 13第 8 节 SF6 断路器安装 14第 9 节软母线架设 16第 10 节照明、防雷及接地 19第八章主要资源供应计划 19第 1 节劳动力需用计划（详见表 2）19第 2 节主要机具供应计划（如表 3 所示）20第九章保证进度的技术组织措施 22第十章保证质量的技术组织措施 23第十一章保证安全的技术组织措施 24第十二章环境污染防治和文明施工的技术组织措施 25第十三章电气安装进度计划（见附表）26第一章工程概况第 1 节工程简介某股份有限公司 220kV 配电装置由沈阳铝镁设计研究院设计，为室内结构。设计为 12 个配电间隔，采用二回路 220kV 电源进线，8 个馈线回路，变电站整流作为全厂的动力来源，在整个铝项目中占有很重要的位置，运行的安全性、可靠性对于整个项目具有重要意义。3第 2 节主要工程量220kV 室内开关站有：220kV 六氟化硫断路器 11 台、220kV 隔离开关 26 台、220kV 电流互感器 33台、220kV 电压互感器 6 台、220kV 避雷器 30 台、220kV 穿墙套管 30 台、支柱绝缘子管形母线900m、引下线设备连线用钢芯铝绞线 2940m、接地线 1750m、铁构件 46.31。第二章施工部署根据整流变电站的特点，安装以电气专业为主，专业较为单一，为确保工程按期完成，做出以下施工部署：前期安排 10 人进行配合和准备；主要工作是配合土建进行电缆保护管、工具、材料等准备，此阶段要求土建先把开关站等建好，为下一步安装做准备。中期安排40 人进行4构架制安、导线架设、SF6 断路器、隔离开关、互感器、避雷器等安装，同时安排 4 个调试工对设备进行检查测试，如有问题及时提出，与设计院或厂家协同解决，为下一步送电做准备。后期主要是安排调试工进行检查调试、送电及工程收尾，最终达到交工验收条件。第三章质量控制点具体内容详见表 1。质量控制点一览表表 1序号控制点控制措施监督检查1管形母线焊接焊工持证上岗质量、技术人员2导线压接做拉伸实验质量、技术人员3二次接线正确、整齐美观质量、技术人员4调试按规范及...
