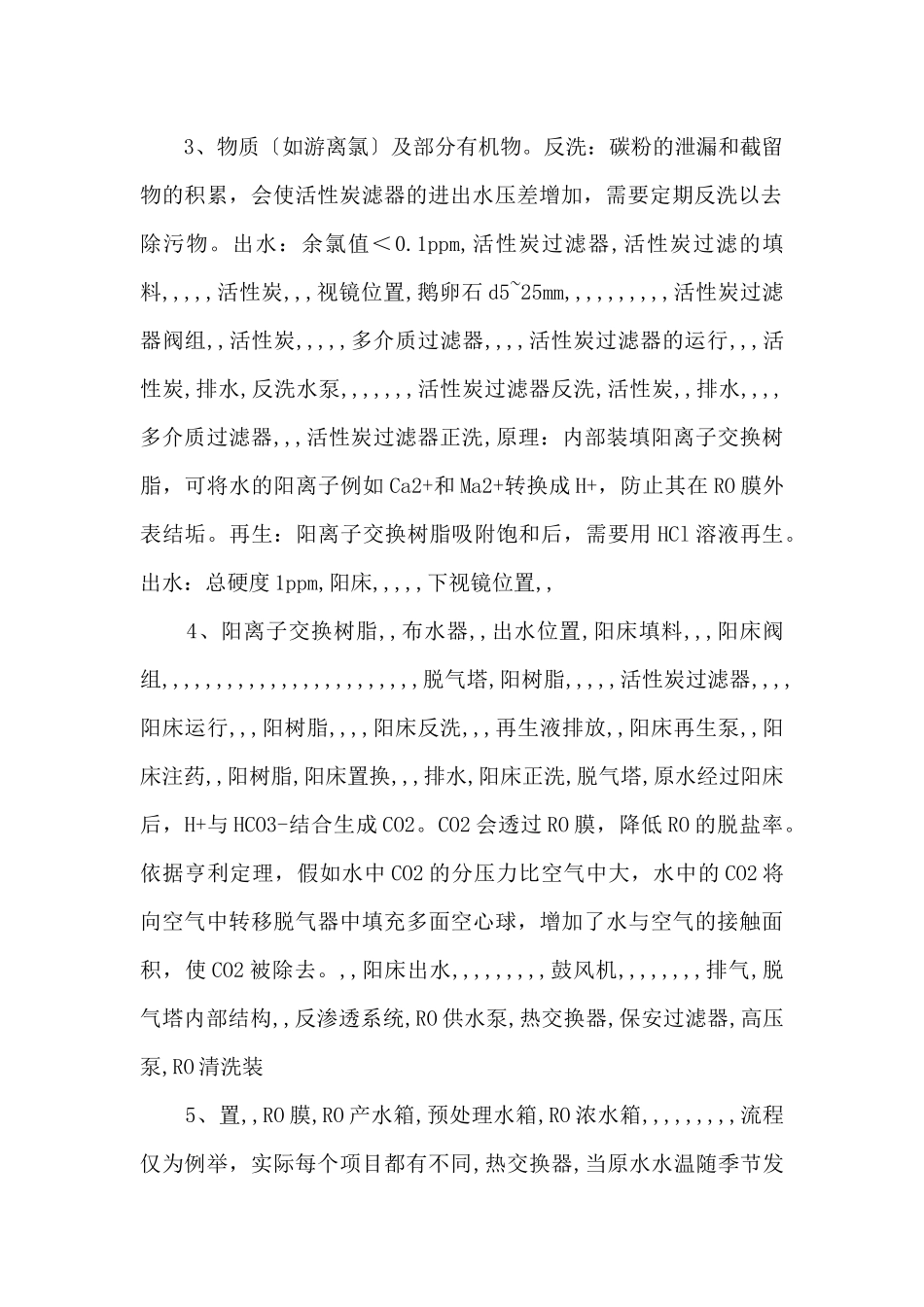

【5A 版】纯水系统培训资料.ppt 1、纯水设备教育训练,纯水系统的总流程,纯水系统分为四个子系统,预处理系统,,反渗透系统,混床系统,终端处理系统,,,,预处理系统流程,原水泵,多介质过滤器,阳床,脱气塔水箱,,,,活性炭过滤器,,脱气塔,PAC 加药系统,,反洗泵,,,罗茨风机,,阳床再生系统,,流程仅为例举，实际每个项目都有不同,原水泵,作用：向预处理系统供水把握方式：由出口管道压力或者水箱液位把握,图片,PAC 加药装置,水中的胶体是粒径较小的悬浮物质，外表带有的电荷使胶体之间形成静电斥力而不易聚集，难以自然沉降或过滤。胶体大多带有负电荷，在水中投加 PAC 这样的阳离子絮凝剂，通过电荷中和作用和大分子架桥网捕作用使胶体相互粘接成较大的悬浮物而被过去除。,多介质过滤器,原理：多 2、介质过滤器利用无烟煤、石英砂滤料的吸咐和机械筛网作用，截留水中的悬浮杂质，降低水的浊度。反洗：截留物的积累，会使多介质过滤器的进出水压差增加，出水水质会因污物穿透而下降，需要定期反洗以去除污物。出水要求： SDI＜5,多介质滤器填料,,,,,,无烟煤,鹅卵石 d5~25mm,石英砂 d0.4~5mm,,,进气位置,,视镜位置,多介质滤器阀组,,,,,,,,,,,,,,,反洗进水阀,多介质滤器阀组,,原水,活性炭过滤器,,多介质过滤器的运行,,多介质过滤器排水,,,多介质过滤器空气擦洗,进气阀、反洗排水阀,,,,,多介质过滤器排水,石英砂,,,多介质过滤器反洗,无烟煤,,,多介质过滤器正洗,原理：活性炭过滤器利用活性炭的吸咐作用，去除水中的氧化性 3、物质〔如游离氯〕及部分有机物。反洗：碳粉的泄漏和截留物的积累，会使活性炭滤器的进出水压差增加，需要定期反洗以去除污物。出水：余氯值＜0.1ppm,活性炭过滤器,活性炭过滤的填料,,,,,活性炭,,,视镜位置,鹅卵石 d5~25mm,,,,,,,,,,活性炭过滤器阀组,,活性炭,,,,,多介质过滤器,,,,活性炭过滤器的运行,,,活性炭,排水,反洗水泵,,,,,,,活性炭过滤器反洗,活性炭,,排水,,,,多介质过滤器,,,活性炭过滤器正洗,原理：内部装填阳离子交换树脂，可将水的阳离子例如 Ca2+和 Ma2+转换成 H+，防止其在 RO 膜外表结垢。再生：阳离子交换树脂吸附饱和后，需要用 HCl 溶液再生。出水：总硬度 1ppm,阳床,,,,,下视镜位置,, 4、阳离子交换树脂,,布水器,,出水位置,阳床填料,,,阳床阀组,,,,,,,,,,,,,,,,,,,,,,,,脱气塔,阳树脂,,,,,活性炭过滤器,,,,阳床运行,,,阳树脂,,,,阳床反洗,,,再生液排放,,阳床再生泵,,阳床注药,,阳树脂,阳床置换,,,...
