给水及再生水管道工程方案

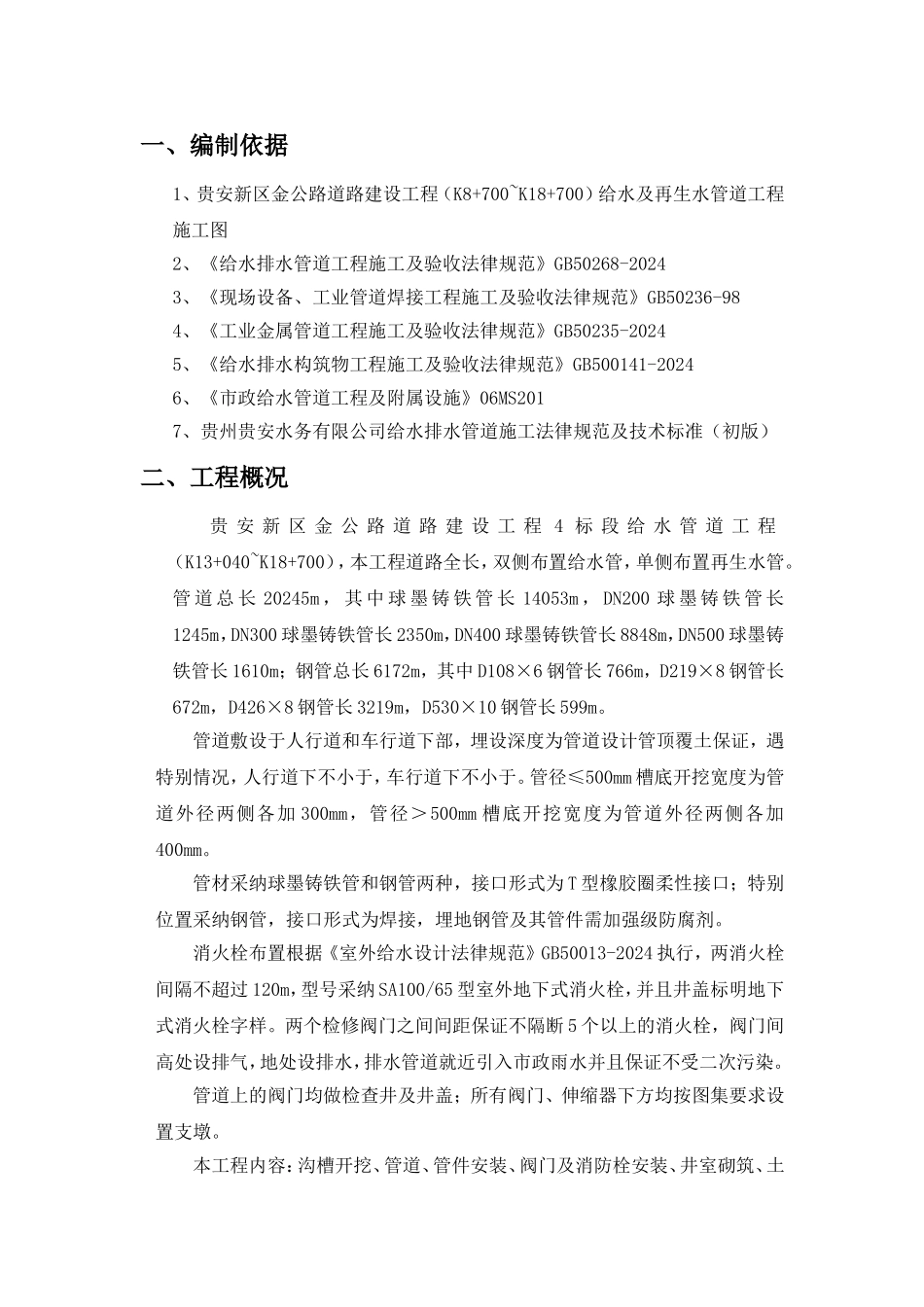

一、编制依据1、贵安新区金公路道路建设工程（K8+700~K18+700）给水及再生水管道工程施工图2、《给水排水管道工程施工及验收法律规范》GB50268-20243、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-984、《工业金属管道工程施工及验收法律规范》GB50235-20245、《给水排水构筑物工程施工及验收法律规范》GB500141-20246、《市政给水管道工程及附属设施》06MS2017、贵州贵安水务有限公司给水排水管道施工法律规范及技术标准（初版）二、工程概况贵 安 新 区 金 公 路 道 路 建 设 工 程 4 标 段 给 水 管 道 工 程（K13+040~K18+700），本工程道路全长，双侧布置给水管，单侧布置再生水管。管 道 总 长 20245m ， 其 中 球 墨 铸 铁 管 长 14053m ， DN200 球 墨 铸 铁 管 长1245m，DN300 球墨铸铁管长 2350m，DN400 球墨铸铁管长 8848m，DN500 球墨铸铁管长 1610m；钢管总长 6172m，其中 D108×6 钢管长 766m，D219×8 钢管长672m，D426×8 钢管长 3219m，D530×10 钢管长 599m。管道敷设于人行道和车行道下部，埋设深度为管道设计管顶覆土保证，遇特别情况，人行道下不小于，车行道下不小于。管径≤500mm 槽底开挖宽度为管道外径两侧各加 300mm，管径＞500mm 槽底开挖宽度为管道外径两侧各加400mm。管材采纳球墨铸铁管和钢管两种，接口形式为 T 型橡胶圈柔性接口；特别位置采纳钢管，接口形式为焊接，埋地钢管及其管件需加强级防腐剂。消火栓布置根据《室外给水设计法律规范》GB50013-2024 执行，两消火栓间隔不超过 120m，型号采纳 SA100/65 型室外地下式消火栓，并且井盖标明地下式消火栓字样。两个检修阀门之间间距保证不隔断 5 个以上的消火栓，阀门间高处设排气，地处设排水，排水管道就近引入市政雨水并且保证不受二次污染。管道上的阀门均做检查井及井盖；所有阀门、伸缩器下方均按图集要求设置支墩。本工程内容：沟槽开挖、管道、管件安装、阀门及消防栓安装、井室砌筑、土方回填、水压式验、冲洗消毒等。三、施工准备1. 劳动力组织准备根据本工程的特点，为了有效地组织施工，保证工程的顺利进行，我公司抽调有经验、会管理的精干力量组成本工程项目经理部，并在全公司范围内选择优秀的专业队伍进场。根据工期要求，按劳动力计划及劳动力进场时间，如期完成人员准备工作。2.技术准备工作组织所有管理及施工技术人员，仔细熟悉图纸，学习有关法律规...
