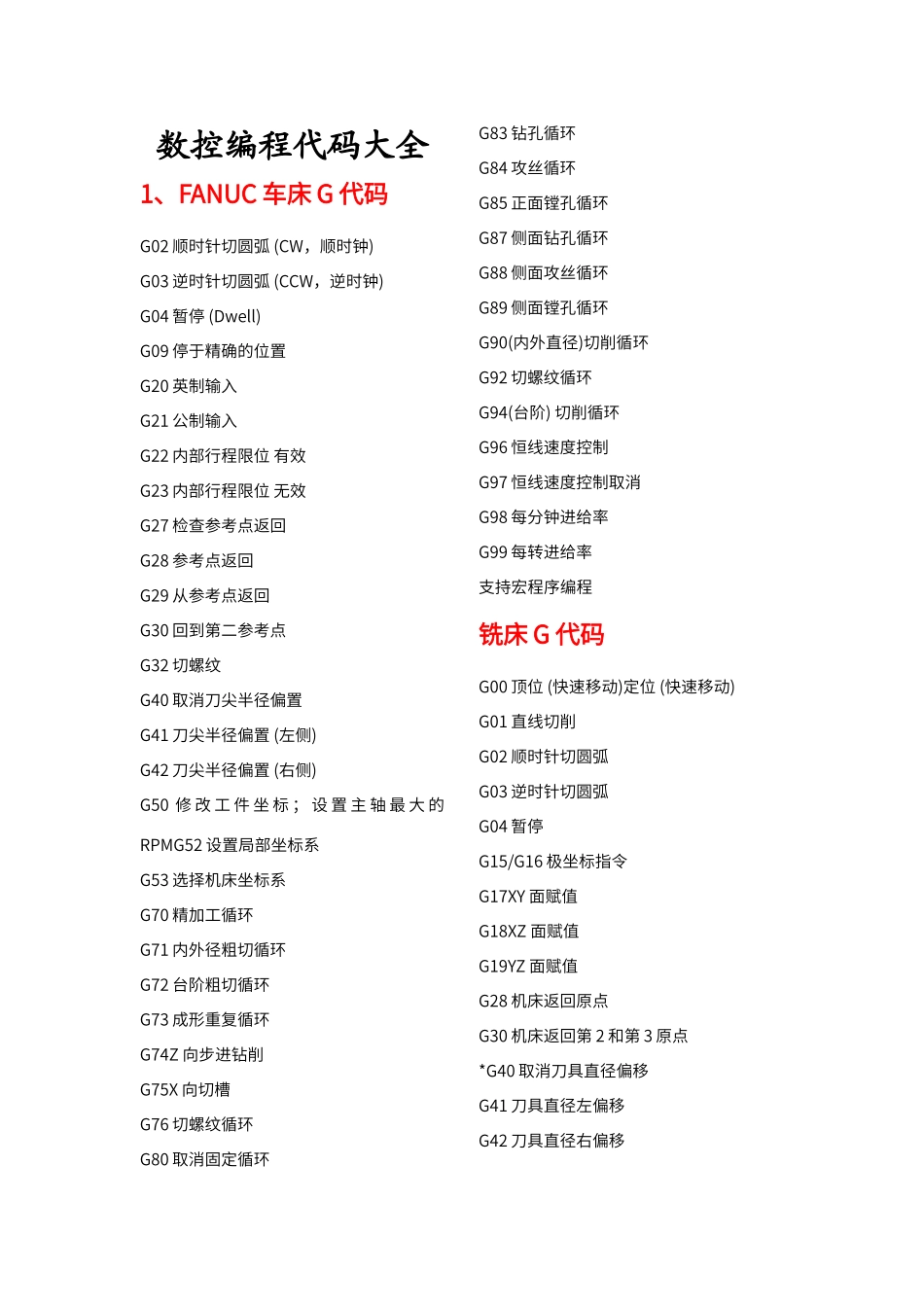

编程代码大全_第1页
1/11

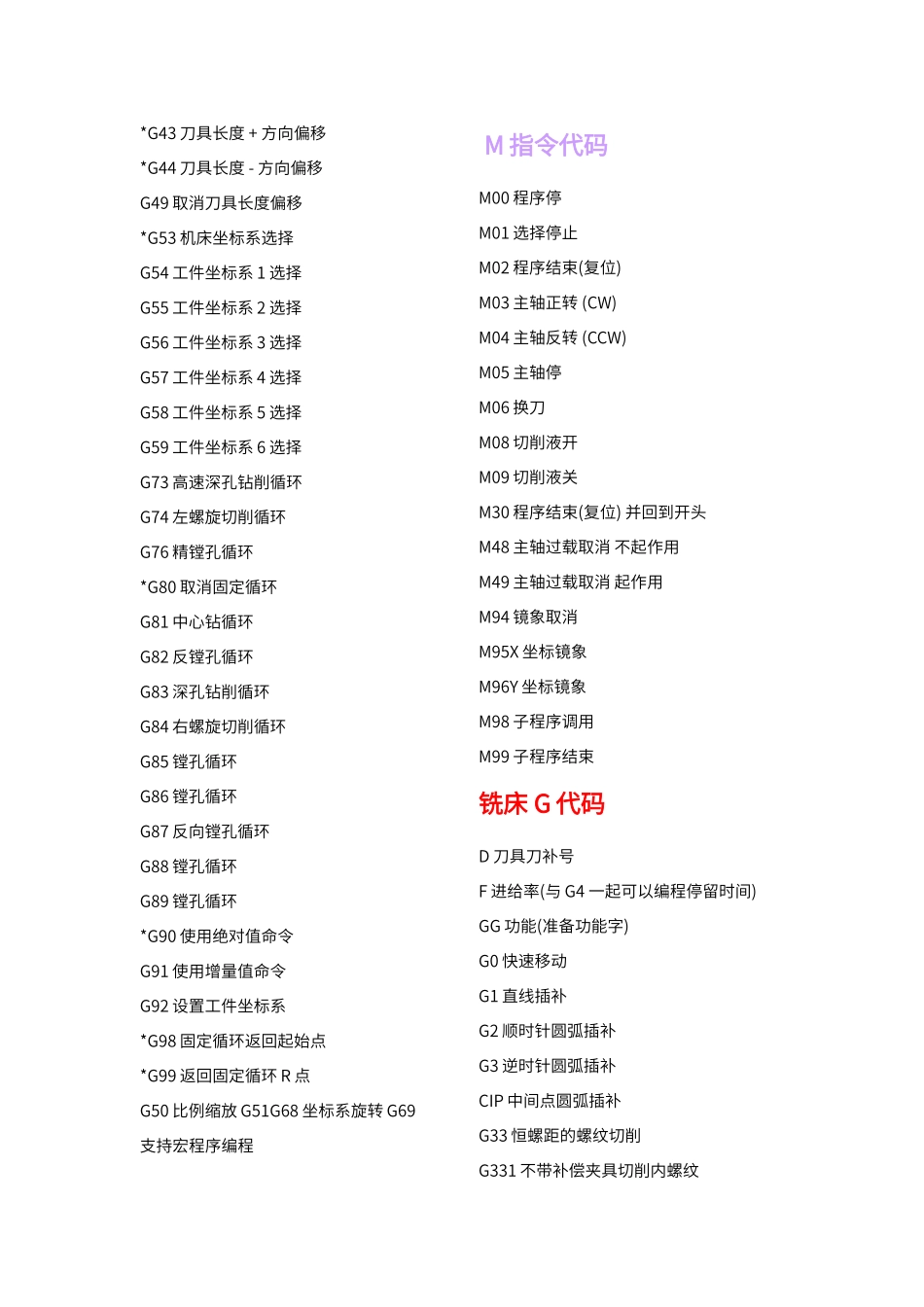

编程代码大全_第2页
2/11

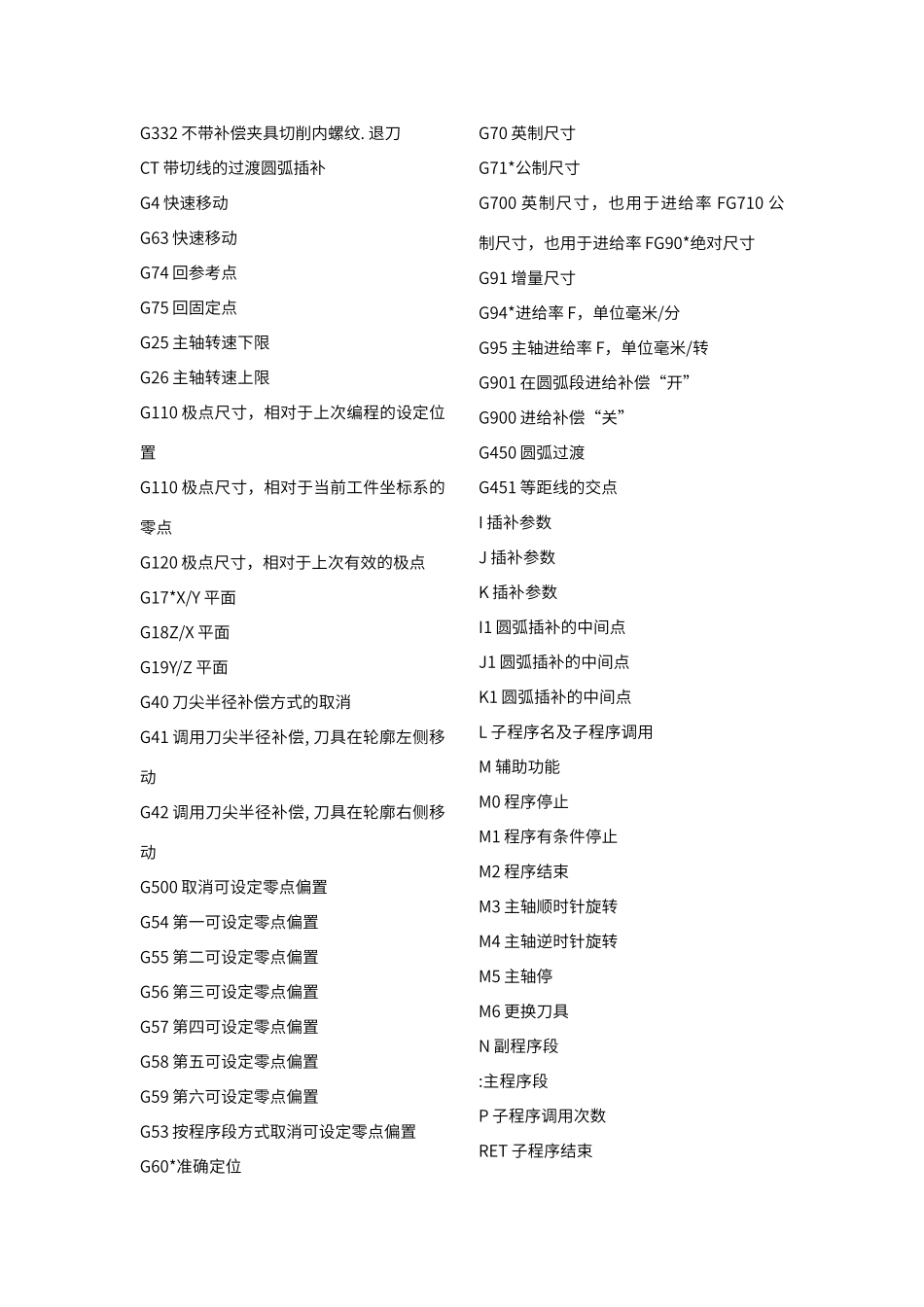

编程代码大全_第3页
3/11
数控编程代码大全1、FANUC 车床 G 代码G02 顺时针切圆弧 (CW,顺时钟)G03 逆时针切圆弧 (CCW,逆时钟)G04 暂停 (Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位 有效G23 内部行程限位 无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G40 取消刀尖半径偏置G41 刀尖半径偏置 (左侧)G42 刀尖半径偏置 (右侧)G50 修 改 工 件 坐 标 ; 设 置 主 轴 最 大 的 RPMG52 设置局部坐标系G53 选择机床坐标系G70 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74Z 向步进钻削G75X 向切槽G76 切螺纹循环G80 取消固定循环G83 钻孔循环G84 攻丝循环G85 正面镗孔循环G87 侧面钻孔循环G88 侧面攻丝循环G89 侧面镗孔循环G90(内外直径)切削循环G92 切螺纹循环G94(台阶) 切削循环G96 恒线速度控制G97 恒线速度控制取消G98 每分钟进给率G99 每转进给率支持宏程序编程铣床 G 代码G00 顶位 (快速移动)定位 (快速移动)G01 直线切削G02 顺时针切圆弧G03 逆时针切圆弧G04 暂停G15/G16 极坐标指令G17XY 面赋值G18XZ 面赋值G19YZ 面赋值G28 机床返回原点G30 机床返回第 2 和第 3 原点*G40 取消刀具直径偏移G41 刀具直径左偏移G42 刀具直径右偏移*G43 刀具长度 + 方向偏移*G44 刀具长度 - 方向偏移G49 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系 1 选择G55 工件坐标系 2 选择G56 工件坐标系 3 选择G57 工件坐标系 4 选择G58 工件坐标系 5 选择G59 工件坐标系 6 选择G73 高速深孔钻削循环G74 左螺旋切削循环G76 精镗孔循环*G80 取消固定循环G81 中心钻循环G82 反镗孔循环G83 深孔钻削循环G84 右螺旋切削循环G85 镗孔循环G86 镗孔循环G87 反向镗孔循环G88 镗孔循环G89 镗孔循环*G90 使用绝对值命令G91 使用增量值命令G92 设置工件坐标系*G98 固定循环返回起始点*G99 返回固定循环 R 点G50 比例缩放 G51G68 坐标系旋转 G69支持宏程序编程 M 指令代码M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转 (CCW)M05 主轴停M06 换刀M08 切削液开M09 切削液关M30 程序结束(复位) 并回到开头M48 主轴过载取消 不起作用M49 主轴过载取消 起作用M94 镜象取消M95X 坐标镜象M96Y 坐标镜象M98 子程序调用M99 子程序...
