网球场围网施工程序

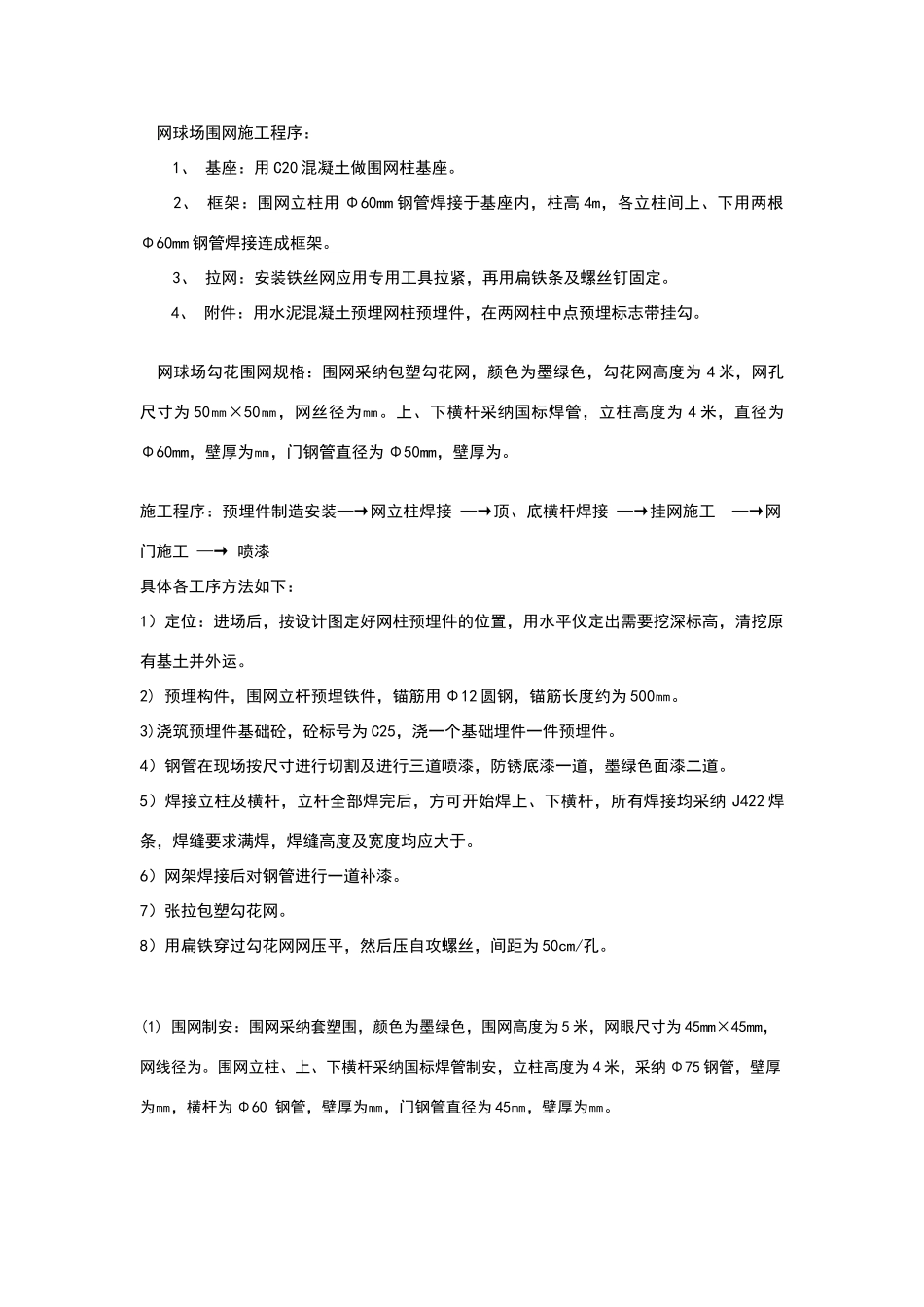

网球场围网施工程序_第1页
1/2

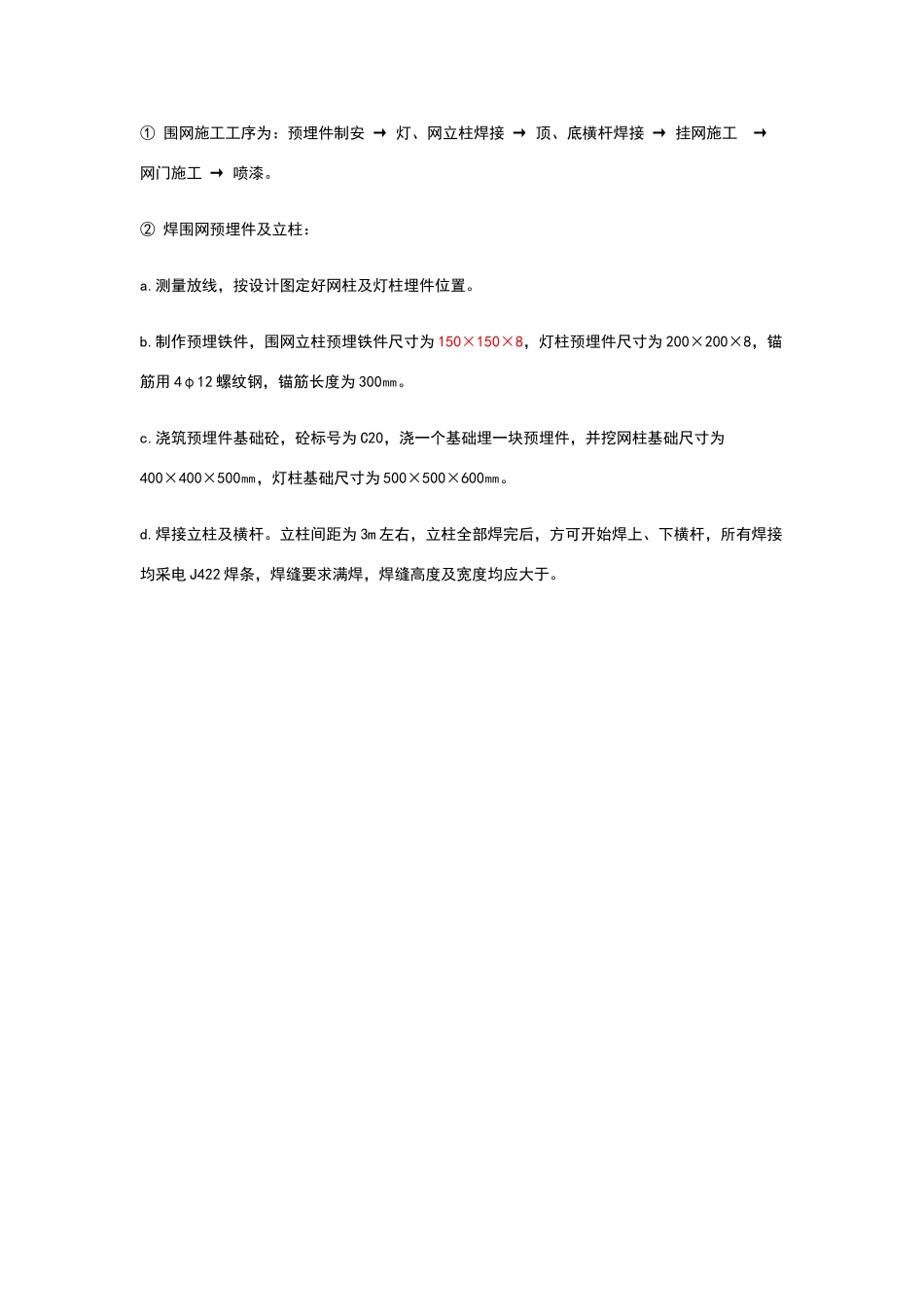

网球场围网施工程序_第2页
2/2
网球场围网施工程序: 1、 基座:用 C20 混凝土做围网柱基座。 2、 框架:围网立柱用 Φ60mm 钢管焊接于基座内,柱高 4m,各立柱间上、下用两根Φ60mm 钢管焊接连成框架。 3、 拉网:安装铁丝网应用专用工具拉紧,再用扁铁条及螺丝钉固定。4、 附件:用水泥混凝土预埋网柱预埋件,在两网柱中点预埋标志带挂勾。 网球场勾花围网规格:围网采纳包塑勾花网,颜色为墨绿色,勾花网高度为 4 米,网孔尺寸为 50㎜×50㎜,网丝径为㎜。上、下横杆采纳国标焊管,立柱高度为 4 米,直径为Φ60mm,壁厚为㎜,门钢管直径为 Φ50mm,壁厚为。 施工程序:预埋件制造安装—→网立柱焊接 —→顶、底横杆焊接 —→挂网施工 —→网门施工 —→ 喷漆具体各工序方法如下:1)定位:进场后,按设计图定好网柱预埋件的位置,用水平仪定出需要挖深标高,清挖原有基土并外运。2) 预埋构件,围网立杆预埋铁件,锚筋用 Φ12 圆钢,锚筋长度约为 500㎜。3)浇筑预埋件基础砼,砼标号为 C25,浇一个基础埋件一件预埋件。4)钢管在现场按尺寸进行切割及进行三道喷漆,防锈底漆一道,墨绿色面漆二道。5)焊接立柱及横杆,立杆全部焊完后,方可开始焊上、下横杆,所有焊接均采纳 J422 焊条,焊缝要求满焊,焊缝高度及宽度均应大于。6)网架焊接后对钢管进行一道补漆。7)张拉包塑勾花网。8)用扁铁穿过勾花网网压平,然后压自攻螺丝,间距为 50cm/孔。(1) 围网制安:围网采纳套塑围,颜色为墨绿色,围网高度为 5 米,网眼尺寸为 45mm×45mm,网线径为。围网立柱、上、下横杆采纳国标焊管制安,立柱高度为 4 米,采纳 Φ75 钢管,壁厚为㎜,横杆为 Φ60 钢管,壁厚为㎜,门钢管直径为 45㎜,壁厚为㎜。① 围网施工工序为:预埋件制安 → 灯、网立柱焊接 → 顶、底横杆焊接 → 挂网施工 → 网门施工 → 喷漆。② 焊围网预埋件及立柱:a.测量放线,按设计图定好网柱及灯柱埋件位置。b.制作预埋铁件,围网立柱预埋铁件尺寸为 150×150×8,灯柱预埋件尺寸为 200×200×8,锚筋用 4φ12 螺纹钢,锚筋长度为 300㎜。c.浇筑预埋件基础砼,砼标号为 C20,浇一个基础埋一块预埋件,并挖网柱基础尺寸为400×400×500㎜,灯柱基础尺寸为 500×500×600㎜。d.焊接立柱及横杆。立柱间距为 3m 左右,立柱全部焊完后,方可开始焊上、下横杆,所有焊接均采电 J422 焊条,焊缝要求满焊,焊缝高度及宽度均应大于。
