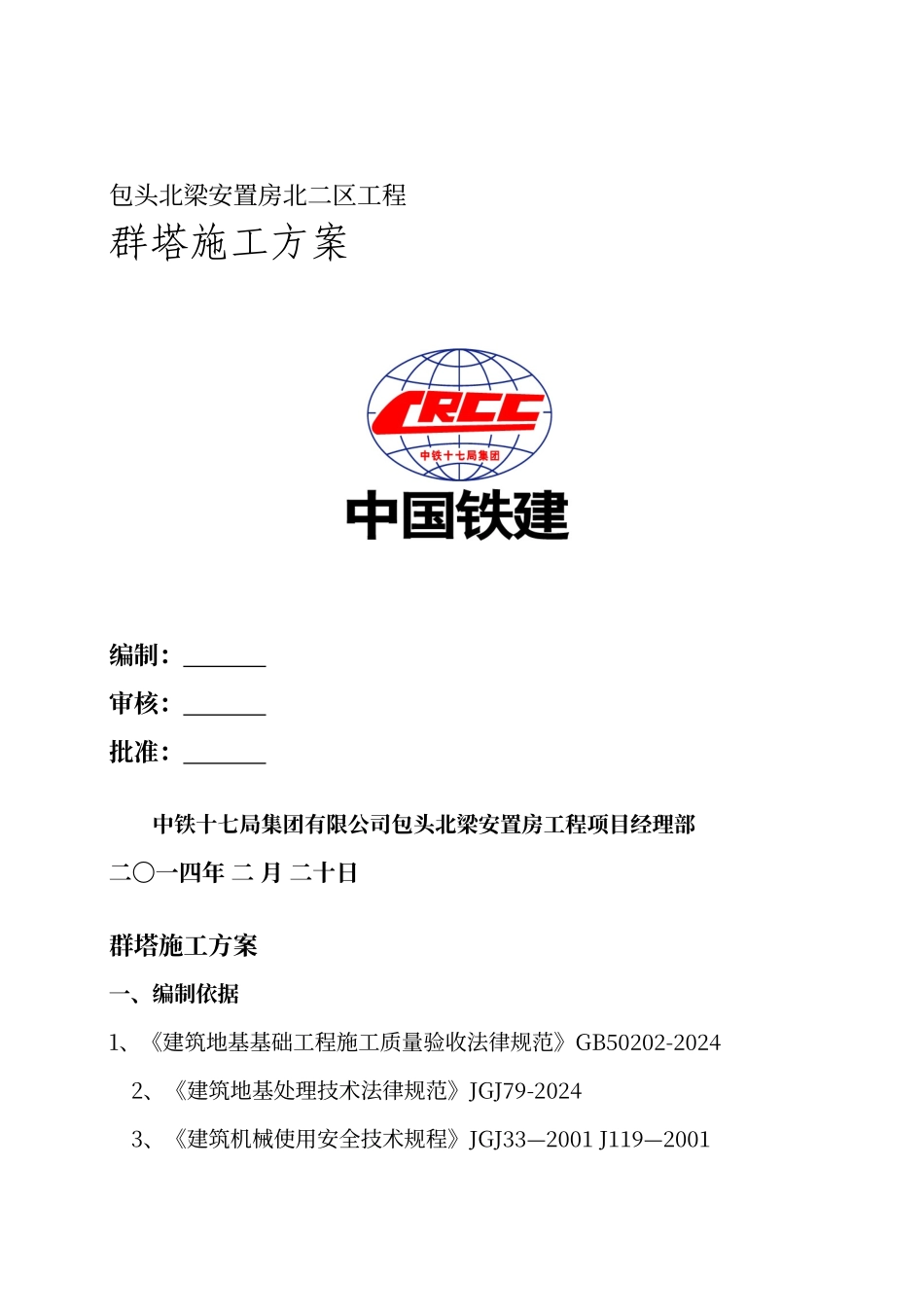

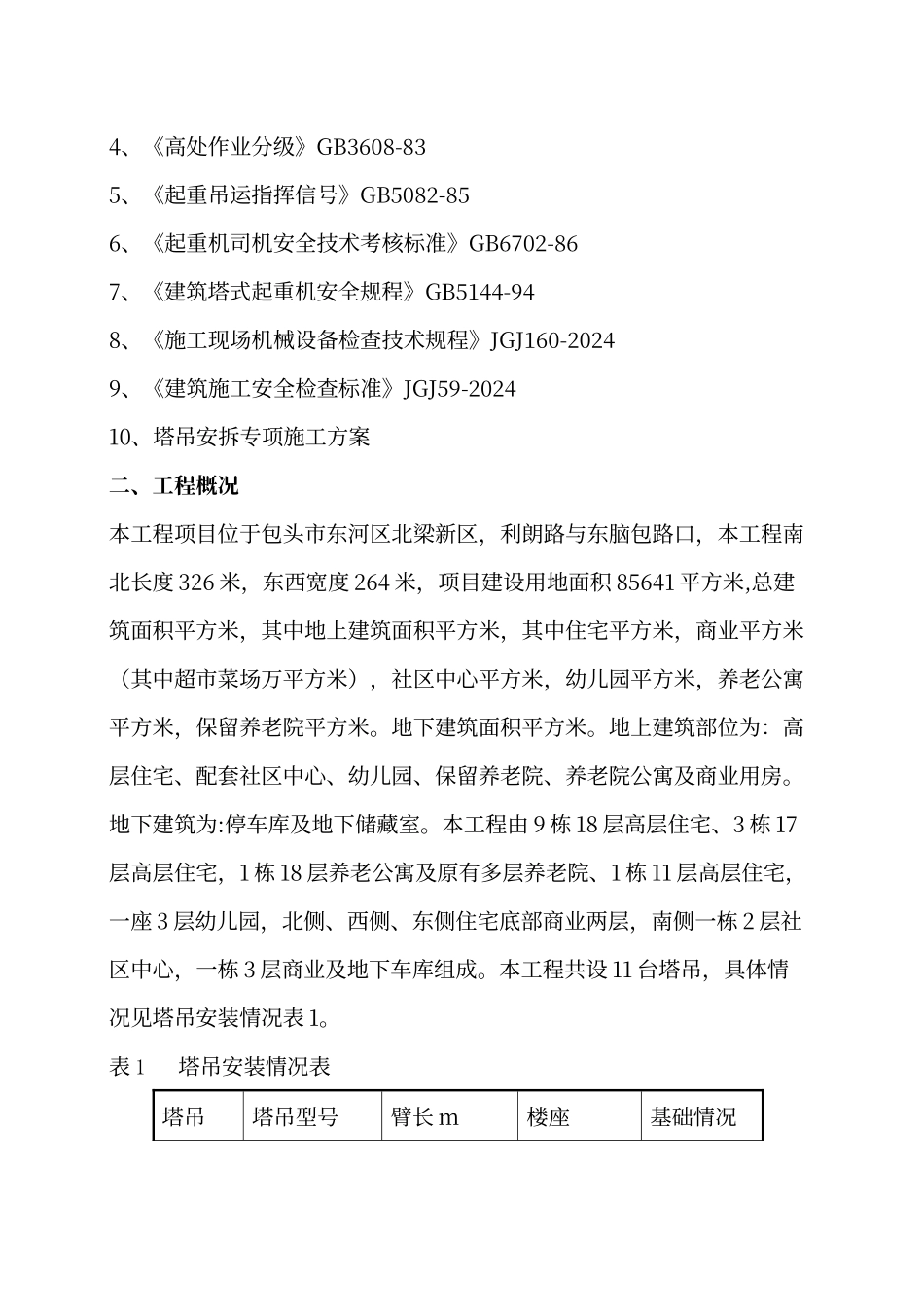

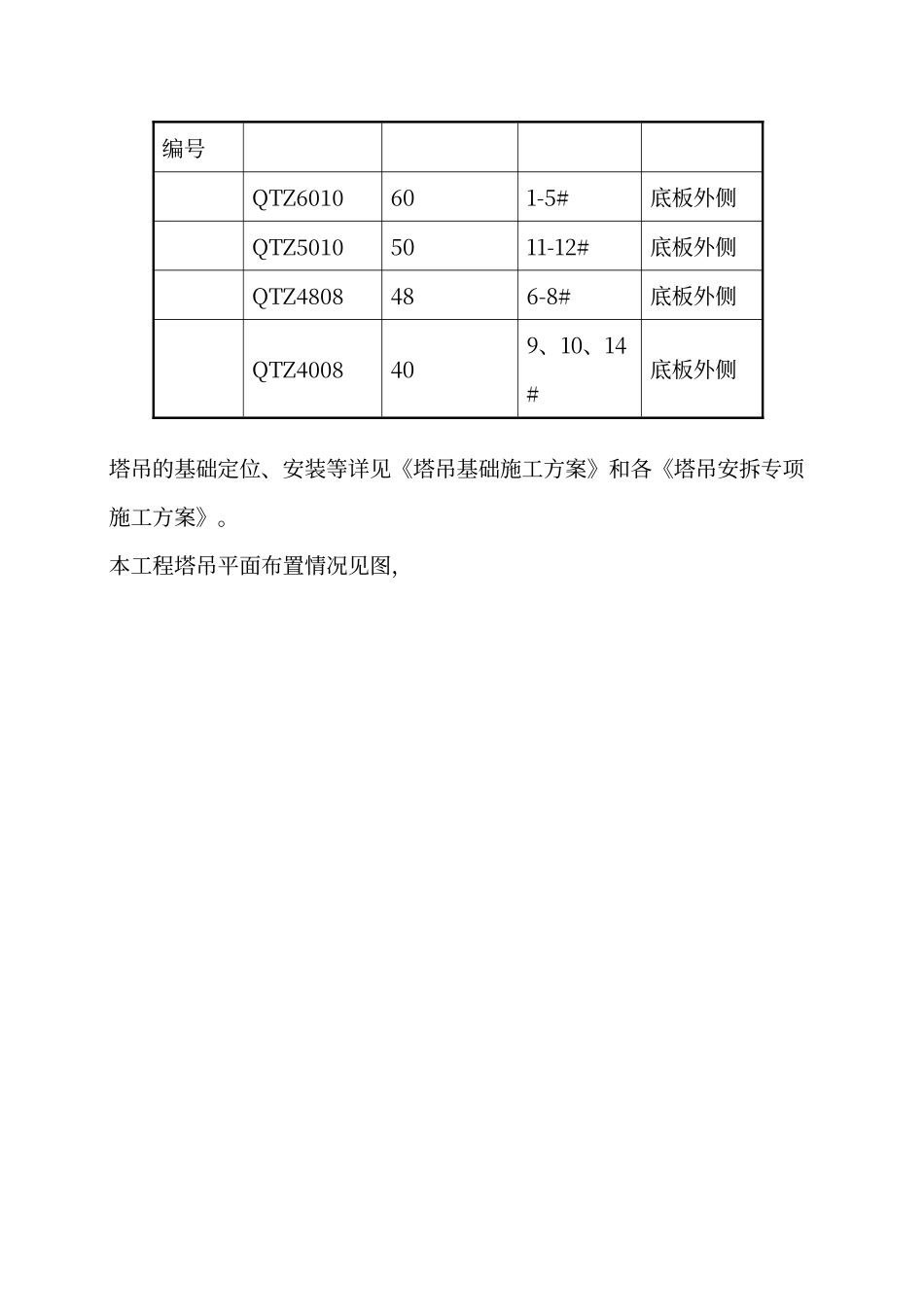

包头北梁安置房北二区工程群塔施工方案 编制: 审核: 批准: 中铁十七局集团有限公司包头北梁安置房工程项目经理部二〇一四年 二 月 二十日群塔施工方案一、编制依据1、《建筑地基基础工程施工质量验收法律规范》GB50202-2024 2、《建筑地基处理技术法律规范》JGJ79-2024 3、《建筑机械使用安全技术规程》JGJ33—2001 J119—20014、《高处作业分级》GB3608-835、《起重吊运指挥信号》GB5082-856、《起重机司机安全技术考核标准》GB6702-867、《建筑塔式起重机安全规程》GB5144-948、《施工现场机械设备检查技术规程》JGJ160-20249、《建筑施工安全检查标准》JGJ59-202410、塔吊安拆专项施工方案 二、工程概况本工程项目位于包头市东河区北梁新区,利朗路与东脑包路口,本工程南北长度 326 米,东西宽度 264 米,项目建设用地面积 85641 平方米,总建筑面积平方米,其中地上建筑面积平方米,其中住宅平方米,商业平方米(其中超市菜场万平方米),社区中心平方米,幼儿园平方米,养老公寓平方米,保留养老院平方米。地下建筑面积平方米。地上建筑部位为:高层住宅、配套社区中心、幼儿园、保留养老院、养老院公寓及商业用房。地下建筑为:停车库及地下储藏室。本工程由 9 栋 18 层高层住宅、3 栋 17层高层住宅,1 栋 18 层养老公寓及原有多层养老院、1 栋 11 层高层住宅,一座 3 层幼儿园,北侧、西侧、东侧住宅底部商业两层,南侧一栋 2 层社区中心,一栋 3 层商业及地下车库组成。本工程共设 11 台塔吊,具体情况见塔吊安装情况表 1。表 1 塔吊安装情况表塔吊塔吊型号臂长 m楼座基础情况编号QTZ6010601-5#底板外侧QTZ50105011-12#底板外侧QTZ4808486-8#底板外侧QTZ4008409、10、14#底板外侧塔吊的基础定位、安装等详见《塔吊基础施工方案》和各《塔吊安拆专项施工方案》。本工程塔吊平面布置情况见图,包头市北梁棚户区搬迁改造安置房北二区主体施工平面布置图Ê ©¹ ¤Ò»Ç øÊ ©¹ ¤¶ þÇ øÊ ©¹ ¤Ë ÄÇ øÊ ©¹ ¤È ýÇ ø砂石砖堆放区搅拌机2-2#柜4-2#柜三、塔机选择原则为了满足各类钢筋、周转材料及小型机具的出入场和移动,各种模板的就位和拆卸,本工程投入 4 类不同型号塔吊,由于单台塔机作业覆盖面呈扇形,要保证施工中对作业工程的全部覆盖,必定会出现塔机作业平面塔吊大臂相互重叠现象,作业面相互重叠必定会导致相互中的干扰,运行中就可能存在作业碰...
