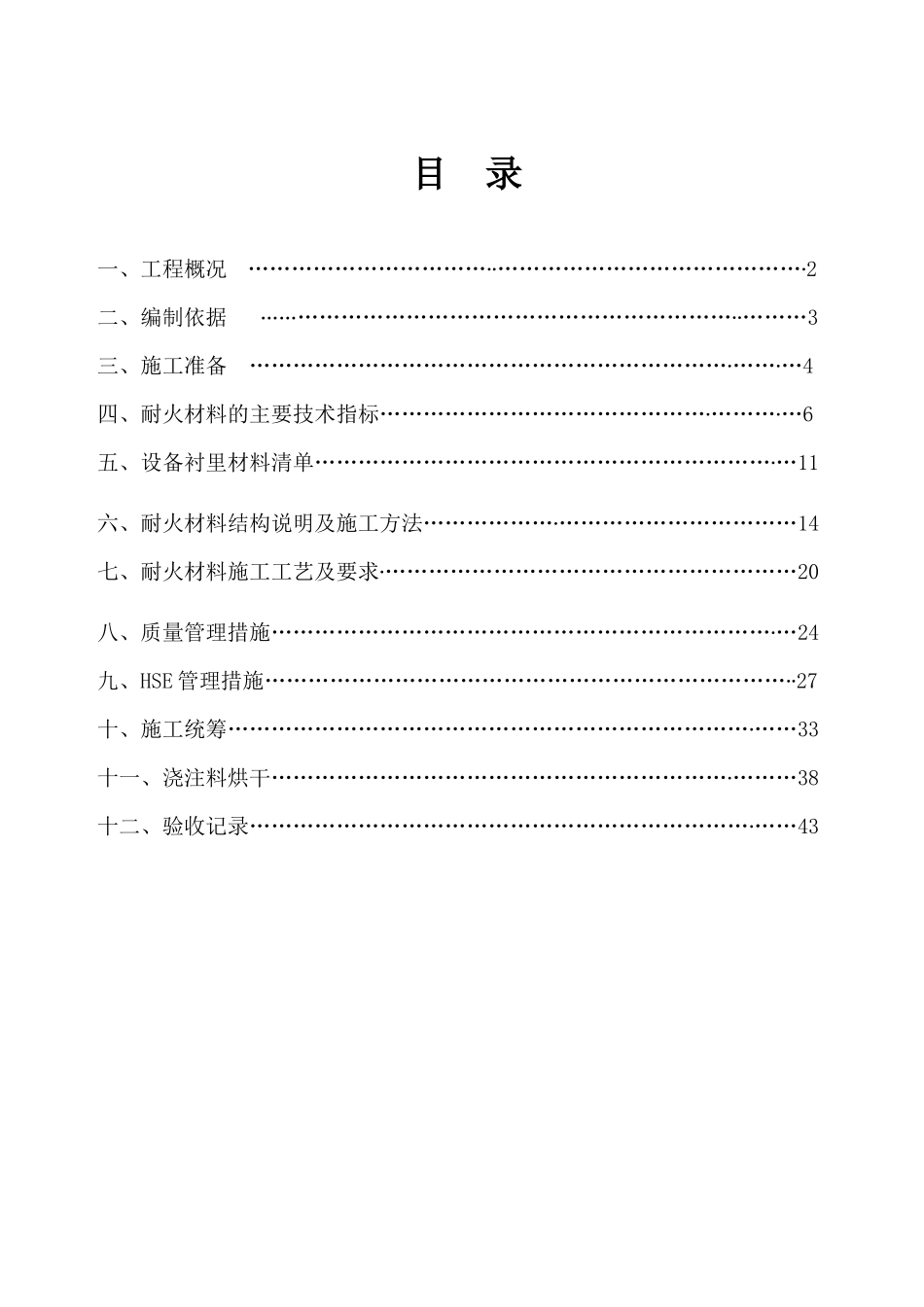

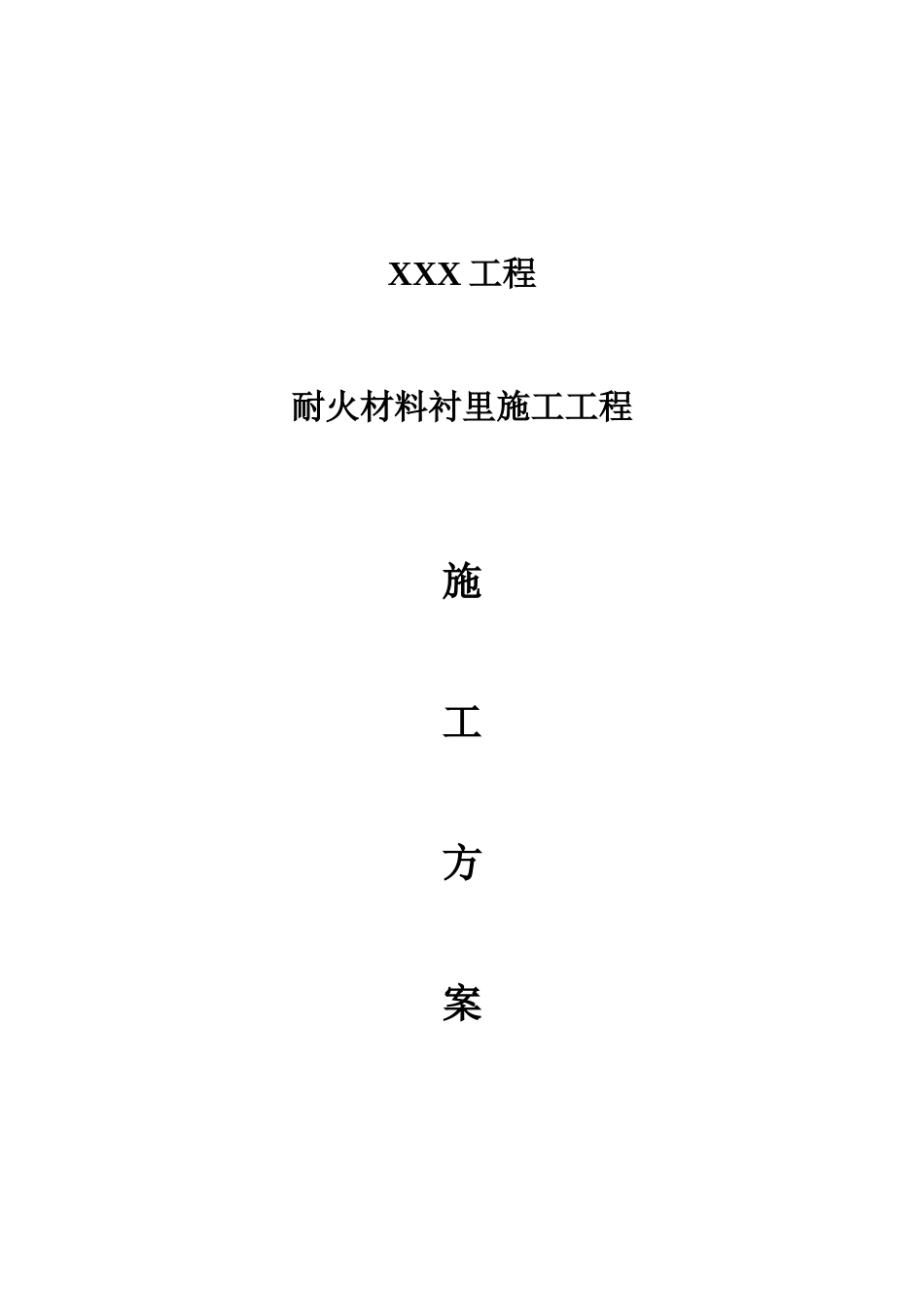

XXX 工程耐火材料衬里施工工程施工方案 编制单位：编制日期：目 录一、工程概况 ……………………………∙∙……………………………………∙2二、编制依据 …………………………………………………………∙∙………3三、施工准备 …………………………………………………………∙……∙…4四、耐火材料的主要技术指标………………………………………∙………∙…6五、设备衬里材料清单………………………………………………………∙…11六、耐火材料结构说明及施工方法………………∙……………………………14七、耐火材料施工工艺及要求∙…………………………………………………20八、质量管理措施……………………………………………………………∙…24九、HSE 管理措施………………………………………………………………∙∙27十、施工统筹………………………………………………………………∙……33十一、浇注料烘干………………………………………………………∙………38十二、验收记录……………………………………………………………∙……43一、工程概况1.1、工程描述 苏州海陆重工股份总承的哈斯克斯坦奇姆肯特硫磺燃烧装置，由于奇姆肯特主燃烧炉、尾气燃烧炉及废热锅炉等设备工作温度高，使用环境差、酸性气侵蚀相比照拟严重。因此，对该联合装置中所有使用的耐火材料，在材料的理化性能指标、施工质量上都有着专业性很强的技术要求。所以，我公司技术部针对该装置各部位的特别性，对所使用部位的耐火材料进行了严格、详细的计算和细化，并根据南京海陆工程提供的技术参数及图纸，编制了以下施工方案。〔供参考〕1.2、根本条件本工程其主要装置为：奇姆肯特主燃烧炉 П-1102、奇姆肯特尾气燃烧炉 П-1104 及废热锅炉。内容：装置内，衬里材料的结构及要求，是根据询价文件提供的设计要求及图纸。施施工场地点：江苏省、苏州市，苏州海陆重工股份制造车间1.3、建设地点气象条件年平均气温 14℃极端最高气温 40℃极端最低气温 -10℃1.4、耐火材料工程范围奇姆肯特主燃烧炉 П-1102 耐火衬里；奇姆肯特尾气燃烧炉 П-1104 耐火衬里；废热锅炉陶瓷管及耐火衬里。二、编制依据2.1 南京海陆工程提供的技术要求及图纸2.2 JX0004-2024 ?石油化工检维修技术标准?2.3 GB50474-2024 ?隔热耐磨衬里技术标准?2.4 SH3534-2001 ?石油化工筑炉工程施工及验收标准?2.5 GB50211-2024 ?工业炉砌筑工程施工及验收标准?2.6 SH/T...
