自行车后变速器调整

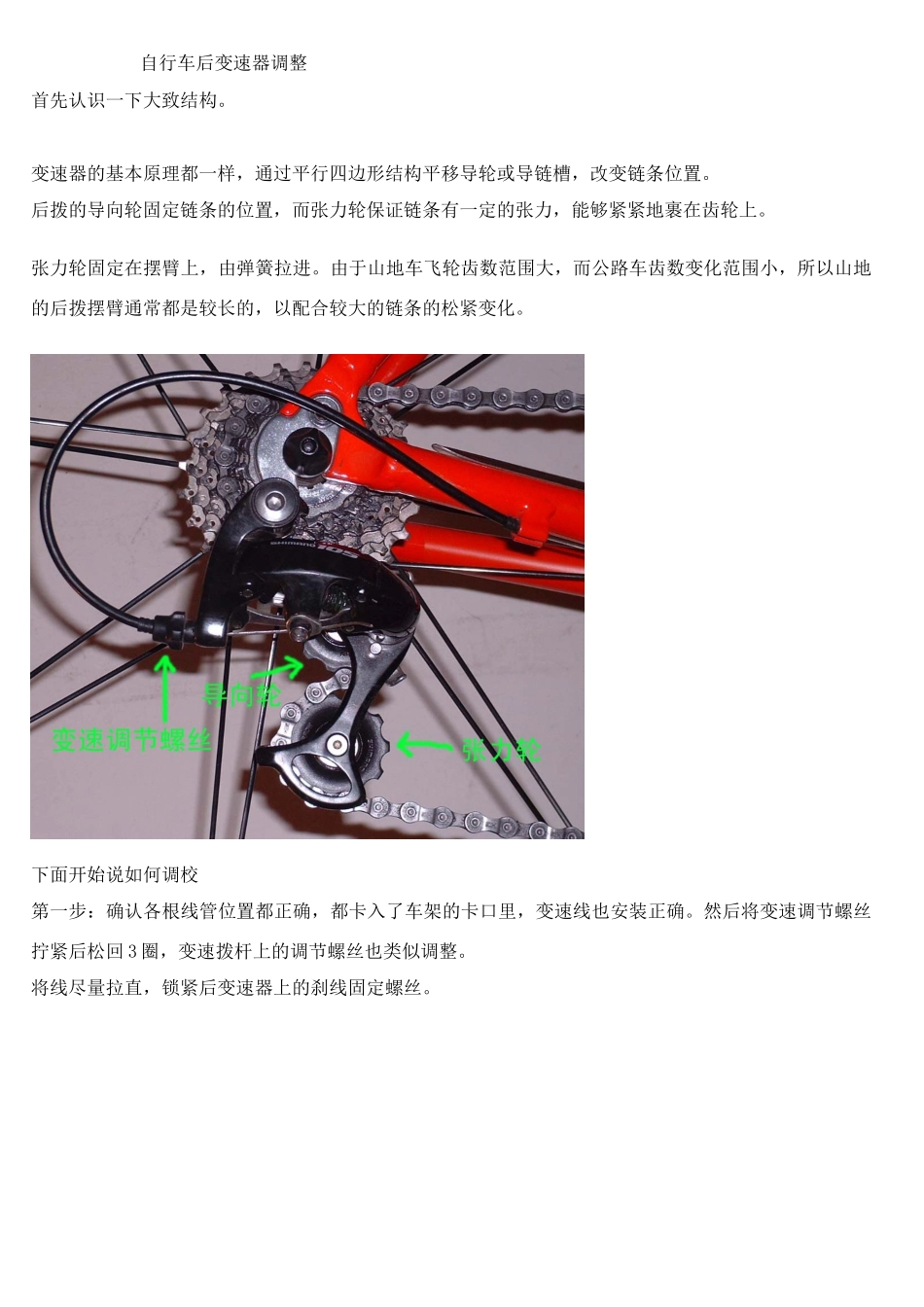

自行车后变速器调整 首先认识一下大致结构。 变速器的基本原理都一样，通过平行四边形结构平移导轮或导链槽，改变链条位置。 后拨的导向轮固定链条的位置，而张力轮保证链条有一定的张力，能够紧紧地裹在齿轮上。 张力轮固定在摆臂上，由弹簧拉进。由于山地车飞轮齿数范围大，而公路车齿数变化范围小，所以山地的后拨摆臂通常都是较长的，以配合较大的链条的松紧变化。下面开始说如何调校 第一步：确认各根线管位置都正确，都卡入了车架的卡口里，变速线也安装正确。然后将变速调节螺丝拧紧后松回 3 圈，变速拨杆上的调节螺丝也类似调整。 将线尽量拉直，锁紧后变速器上的刹线固定螺丝。公路车的过线座 第二步：将拨杆拨到中间档，比如第 4 档。然后调节后拨上的变速调节螺丝。使得链条在相对应的齿片上时，导向轮和齿片在同一平面上。第三步：调节限位螺丝：限位螺丝功能是防止链条掉出最小一片齿轮外或者卷入飞轮和钢丝之间。可以先调最小片齿轮。松开变速扳手到最小档。看最小齿轮和导轮是否在同一平面。否则调节螺丝。通常标着 H。调节到同一平面。然后调节大齿轮一边。不同的是先放松 L 一侧螺丝，等链条挂上去以后再拧紧到两个齿轮同一平面。这样基本上就调节好了。接下来就是试一下。先空转变速试试。正常应该很柔顺，没有跳动。假如向上变速不能及时到位，就说明线拉得不够，就要把调节螺丝逆时针转出来一点看看，通常半圈半圈的调节就够了。假如变速下不去，就松一点点。然后骑一下看看。通常新换的变速线，变速一段时间后需要略微调整一下。前拨的调整前拨调整（以 SHIMANO DEORE LX 为例）：按以下简单规律进行反复调试H 螺丝——用来调整链条在最大盘片时的定位。逆时针（旋出）：前拨臂远离坐管；顺时针（旋进）：前拨臂靠近坐管。 注意：逆时针（旋出）要掌握好尺度，太过，会导致链条脱盘，卡在曲柄与大盘之间。L 螺丝——用来调整链条在最小盘片时的定位。逆时针（旋出）：前拨臂靠近坐管；顺时针（旋进）：前拨臂远离坐管。 注意：逆时针（旋出）要掌握好尺度，太过，会导致链条脱盘，卡在五通与小盘之间。老李对调整后拨的细致讲解:一号的螺丝我们可以发现附件有 h 的字样，这代表 high，也就是我们常说的高速档限位螺丝，这个螺丝的作用是调整后拨向最小齿方向收缩的距离，这个螺丝太紧会造成链条 7 速，8 速，9 速的系统，档位显示到 7，8，9 时，链条不能到位，而在最小飞片和第二小飞片间跳...
