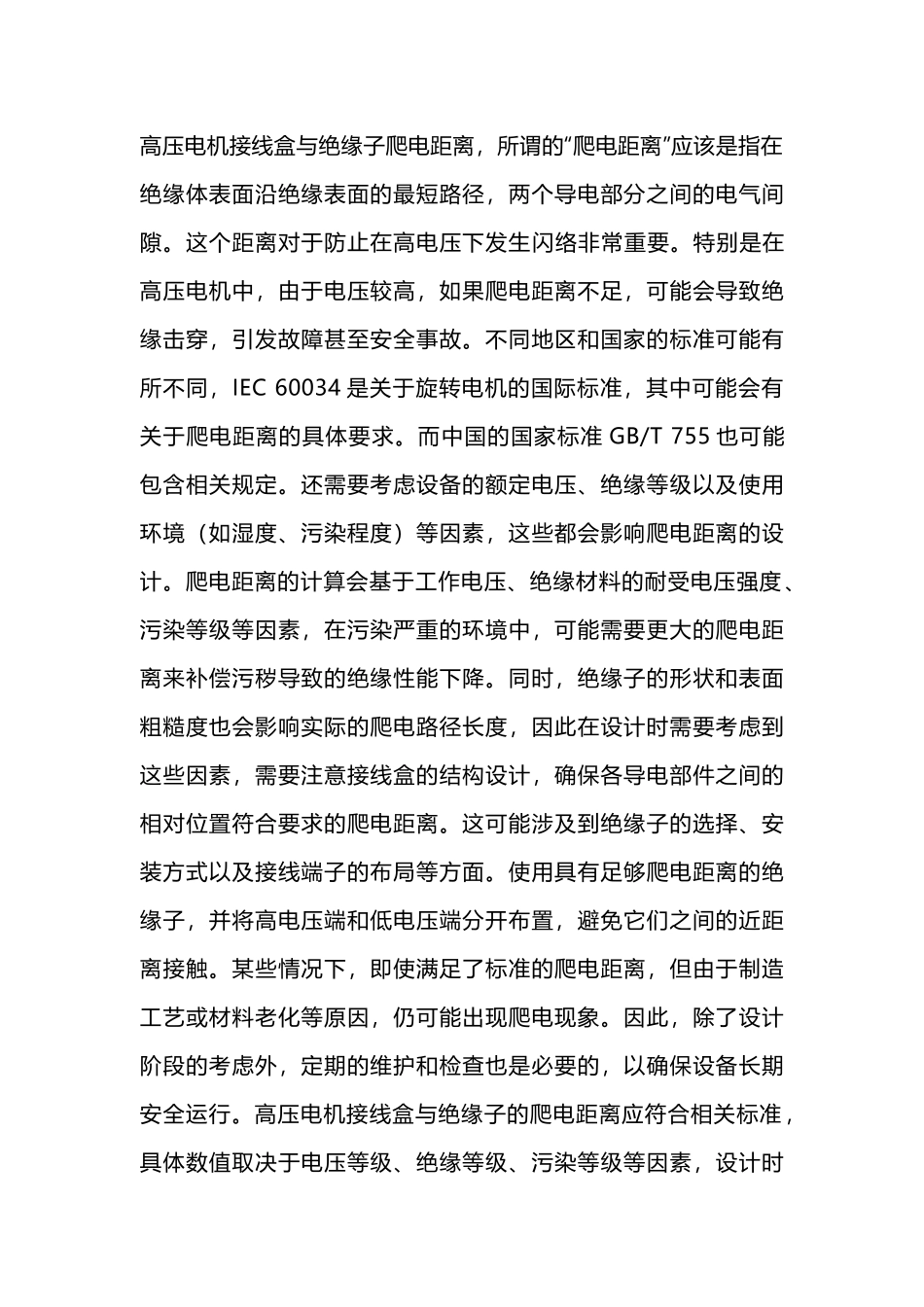

高压电机接线盒与绝缘子爬电距离,所谓的“爬电距离”应该是指在绝缘体表面沿绝缘表面的最短路径,两个导电部分之间的电气间隙。这个距离对于防止在高电压下发生闪络非常重要。特别是在高压电机中,由于电压较高,如果爬电距离不足,可能会导致绝缘击穿,引发故障甚至安全事故。不同地区和国家的标准可能有所不同,IEC 60034 是关于旋转电机的国际标准,其中可能会有关于爬电距离的具体要求。而中国的国家标准 GB/T 755 也可能包含相关规定。还需要考虑设备的额定电压、绝缘等级以及使用环境(如湿度、污染程度)等因素,这些都会影响爬电距离的设计。爬电距离的计算会基于工作电压、绝缘材料的耐受电压强度 、污染等级等因素,在污染严重的环境中,可能需要更大的爬电距离来补偿污秽导致的绝缘性能下降。同时,绝缘子的形状和表面粗糙度也会影响实际的爬电路径长度,因此在设计时需要考虑到这些因素,需要注意接线盒的结构设计,确保各导电部件之间的相对位置符合要求的爬电距离。这可能涉及到绝缘子的选择、安装方式以及接线端子的布局等方面。使用具有足够爬电距离的绝缘子,并将高电压端和低电压端分开布置,避免它们之间的近距离接触。某些情况下,即使满足了标准的爬电距离,但由于制造工艺或材料老化等原因,仍可能出现爬电现象。因此,除了设计阶段的考虑外,定期的维护和检查也是必要的,以确保设备长期安全运行。高压电机接线盒与绝缘子的爬电距离应符合相关标准 ,具体数值取决于电压等级、绝缘等级、污染等级等因素,设计时需综合考虑这些因素并参考 IEC、GB 等标准进行计算和选型。高压电机接线盒与绝缘子的爬电距离是确保设备安全运行的关键参数,其设计需严格遵循国际和国家标准。爬电距离(Creepage Distance)指在绝缘体表面,两个导电部件之间的最短路径长度。它是防止高电压下绝缘表面发生闪络的重要指标,尤其在潮湿、污染或多尘环境中更为关键。影响因素1. 额定电压 - 电压越高,所需爬电距离越大。例如,10 kV 设备的需求远高于 380 V 设备。2. 绝缘等级 - 绝缘材料的耐受电压等级(如 F 级、H 级)直接影响爬电距离的设计。3. 污染等级(Pollution Degree) - 根据 IEC 60890 标准,污染等级分为 0-4 级: - 0 级:无污染(干燥清洁环境); - 4 级:严重污染(工业区、沿海等)。 - 污染等级越高,爬电距离需按系数增大(如 4 级可能要求 2.5倍于清洁环境的距离)。4. 绝缘...
