套管预埋安装技术交底

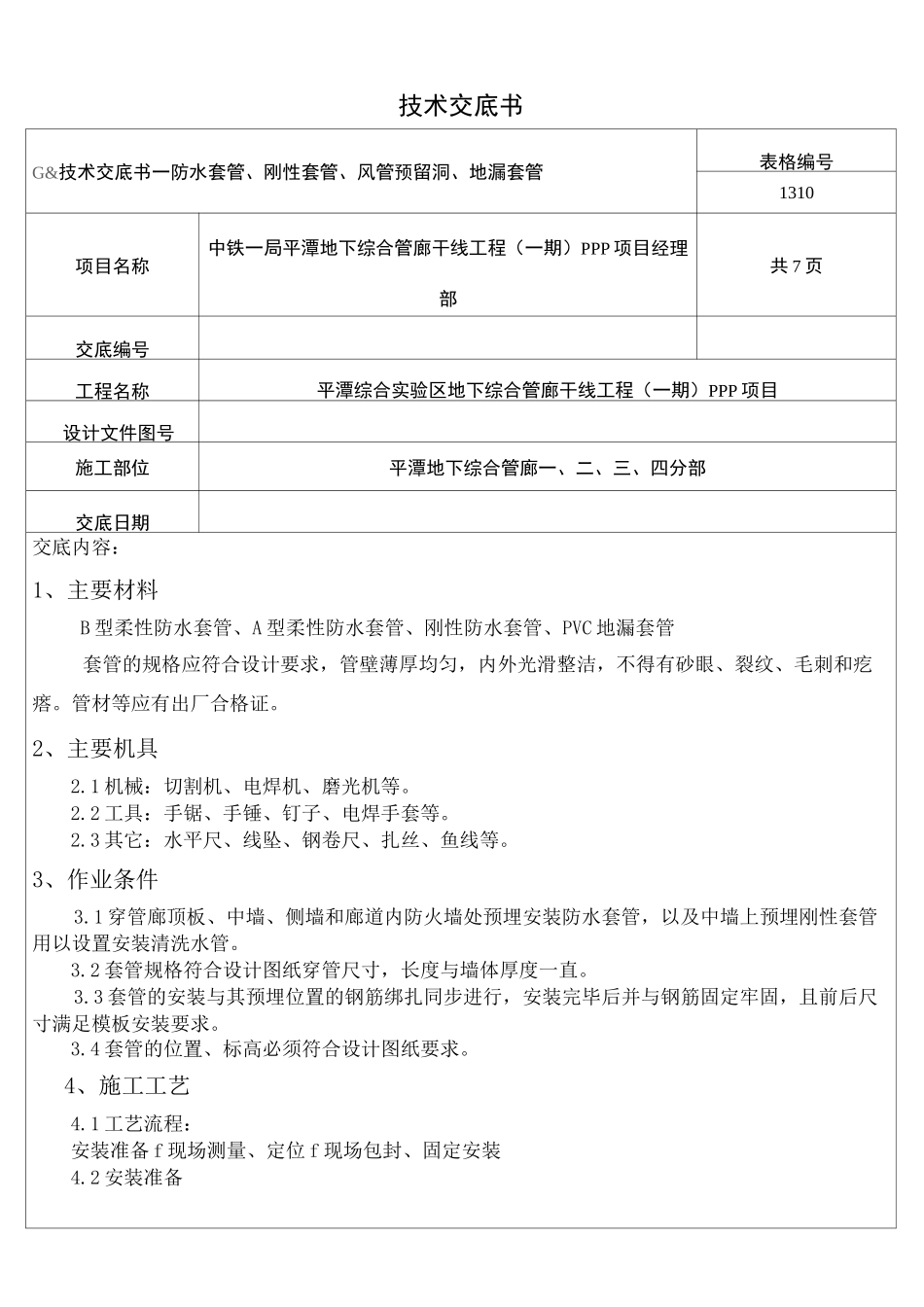

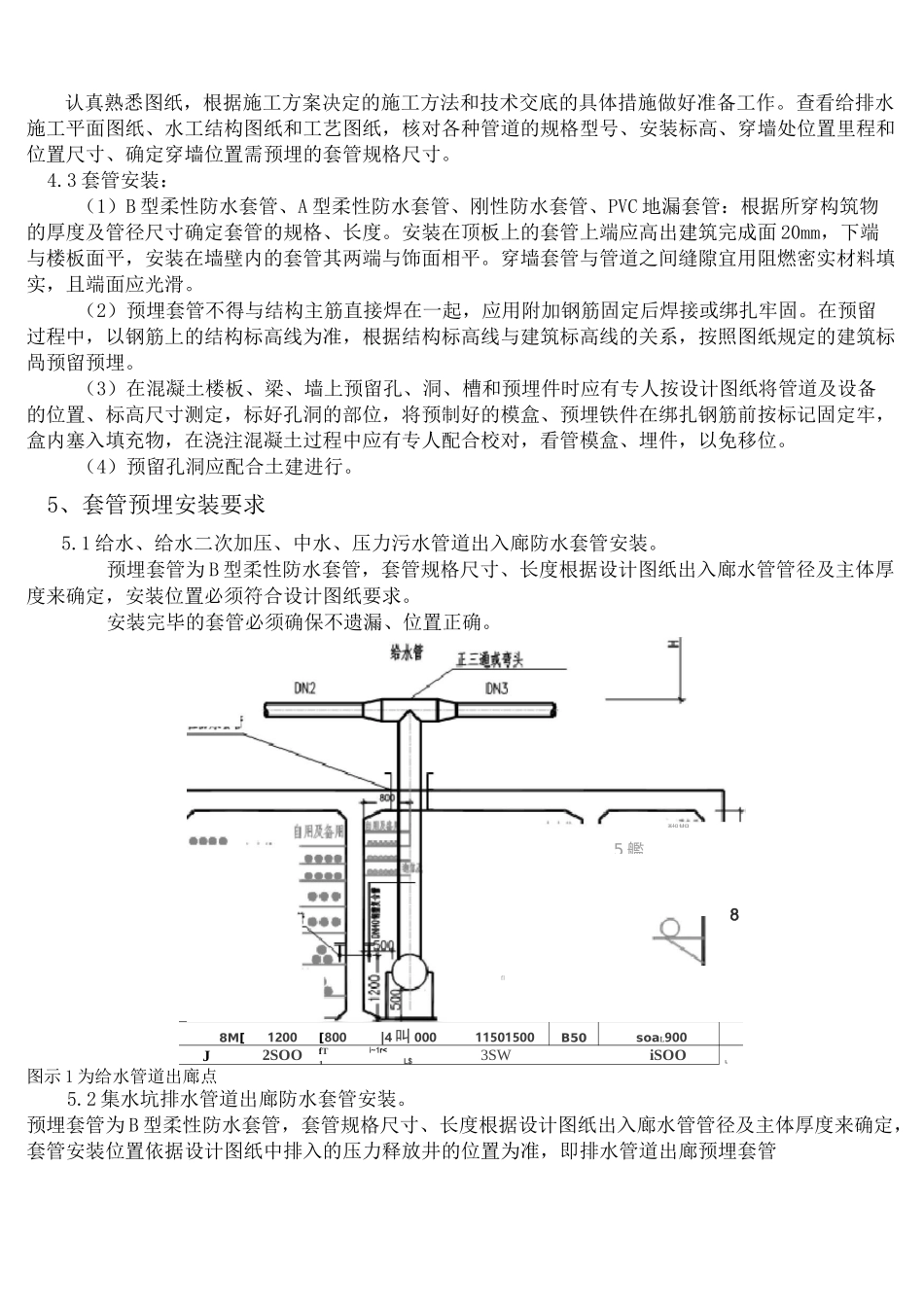

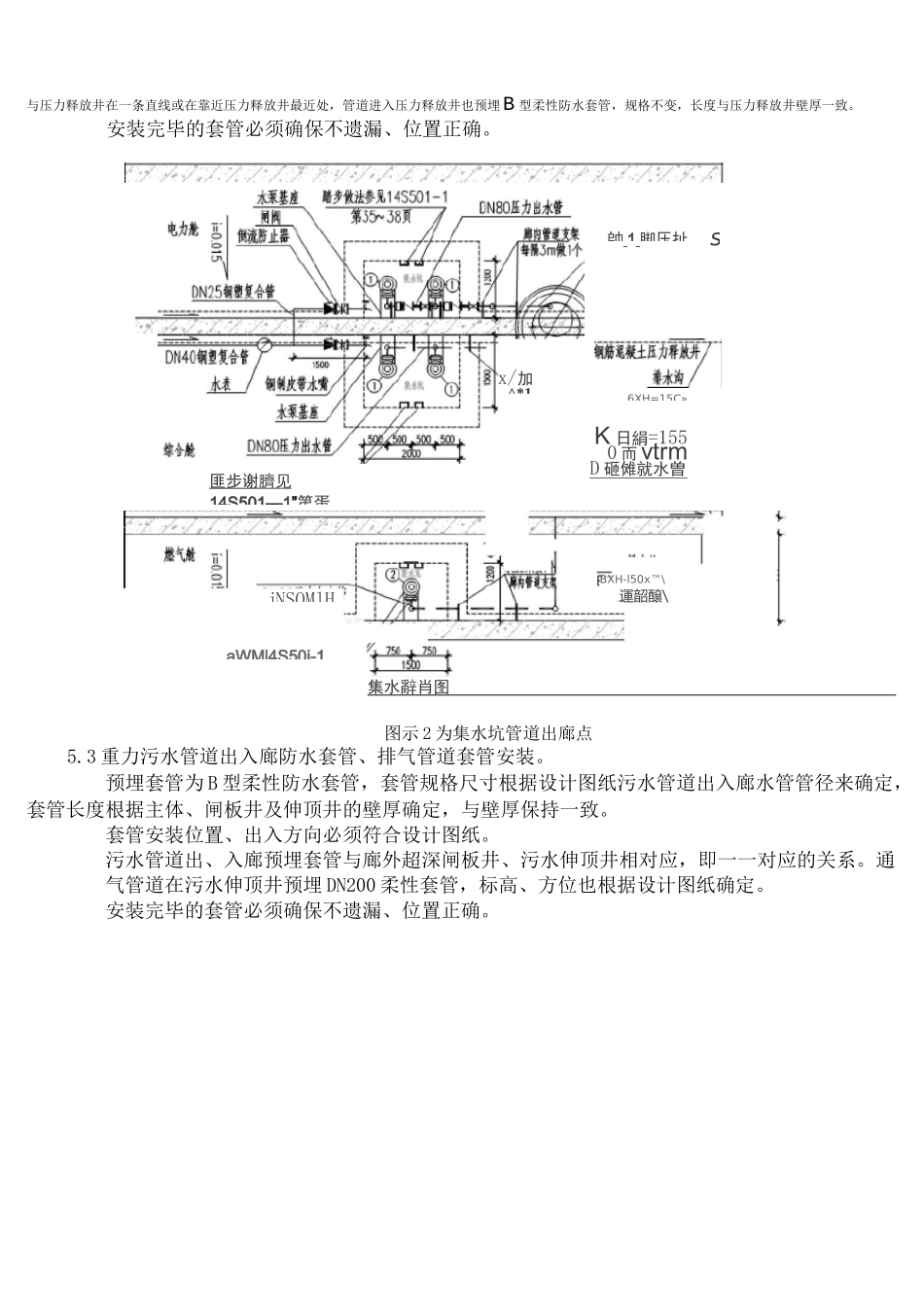

技术交底书G&技术交底书一防水套管、刚性套管、风管预留洞、地漏套管表格编号1310项目名称中铁一局平潭地下综合管廊干线工程（一期）PPP 项目经理部共 7 页交底编号工程名称平潭综合实验区地下综合管廊干线工程（一期）PPP 项目设计文件图号施工部位平潭地下综合管廊一、二、三、四分部交底日期交底内容：1、主要材料B 型柔性防水套管、A 型柔性防水套管、刚性防水套管、PVC 地漏套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。管材等应有出厂合格证。2、主要机具2.1 机械：切割机、电焊机、磨光机等。2.2 工具：手锯、手锤、钉子、电焊手套等。2.3 其它：水平尺、线坠、钢卷尺、扎丝、鱼线等。3、作业条件3.1 穿管廊顶板、中墙、侧墙和廊道内防火墙处预埋安装防水套管，以及中墙上预埋刚性套管用以设置安装清洗水管。3.2 套管规格符合设计图纸穿管尺寸，长度与墙体厚度一直。3.3 套管的安装与其预埋位置的钢筋绑扎同步进行，安装完毕后并与钢筋固定牢固，且前后尺寸满足模板安装要求。3.4 套管的位置、标高必须符合设计图纸要求。4、施工工艺4.1 工艺流程：安装准备 f 现场测量、定位 f 现场包封、固定安装4.2 安装准备DwJOO、DN4OO认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。查看给排水施工平面图纸、水工结构图纸和工艺图纸，核对各种管道的规格型号、安装标高、穿墙处位置里程和位置尺寸、确定穿墙位置需预埋的套管规格尺寸。4.3 套管安装：（1）B 型柔性防水套管、A 型柔性防水套管、刚性防水套管、PVC 地漏套管：根据所穿构筑物的厚度及管径尺寸确定套管的规格、长度。安装在顶板上的套管上端应高出建筑完成面 20mm，下端与楼板面平，安装在墙壁内的套管其两端与饰面相平。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。（2）预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标咼预留预埋。（3）在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入填充物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。（4）预留孔洞应配合土建进行。5、套...
