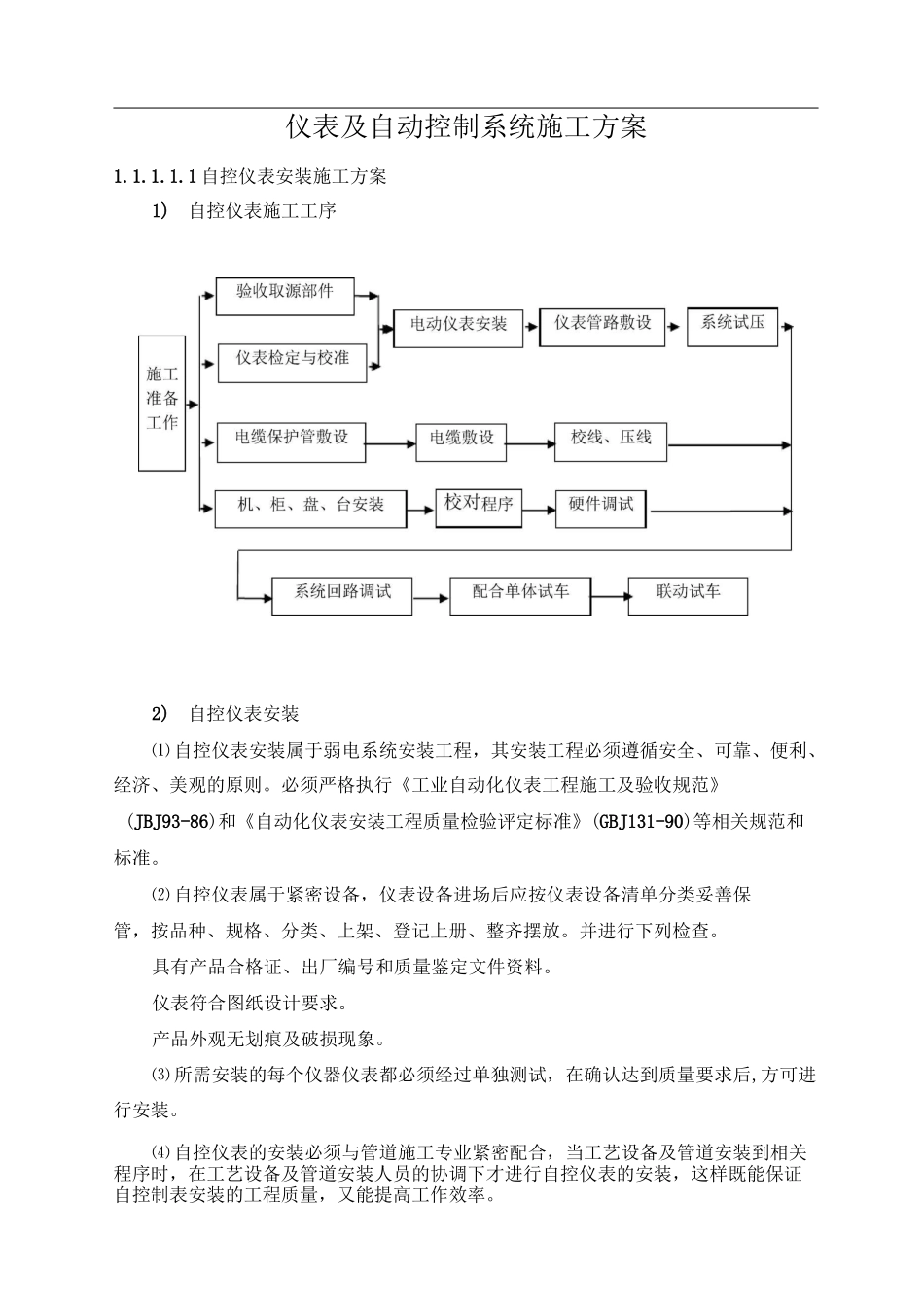

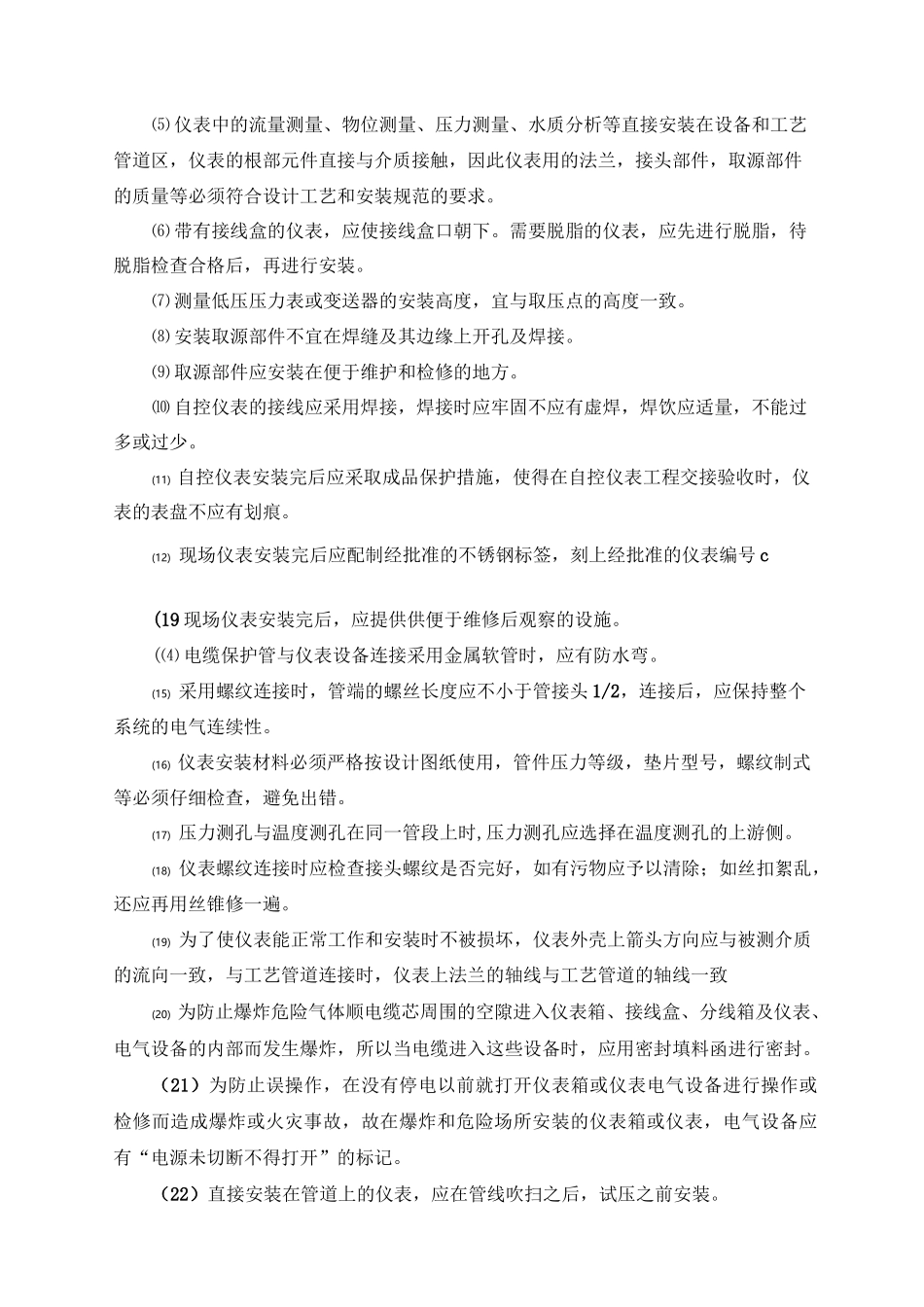

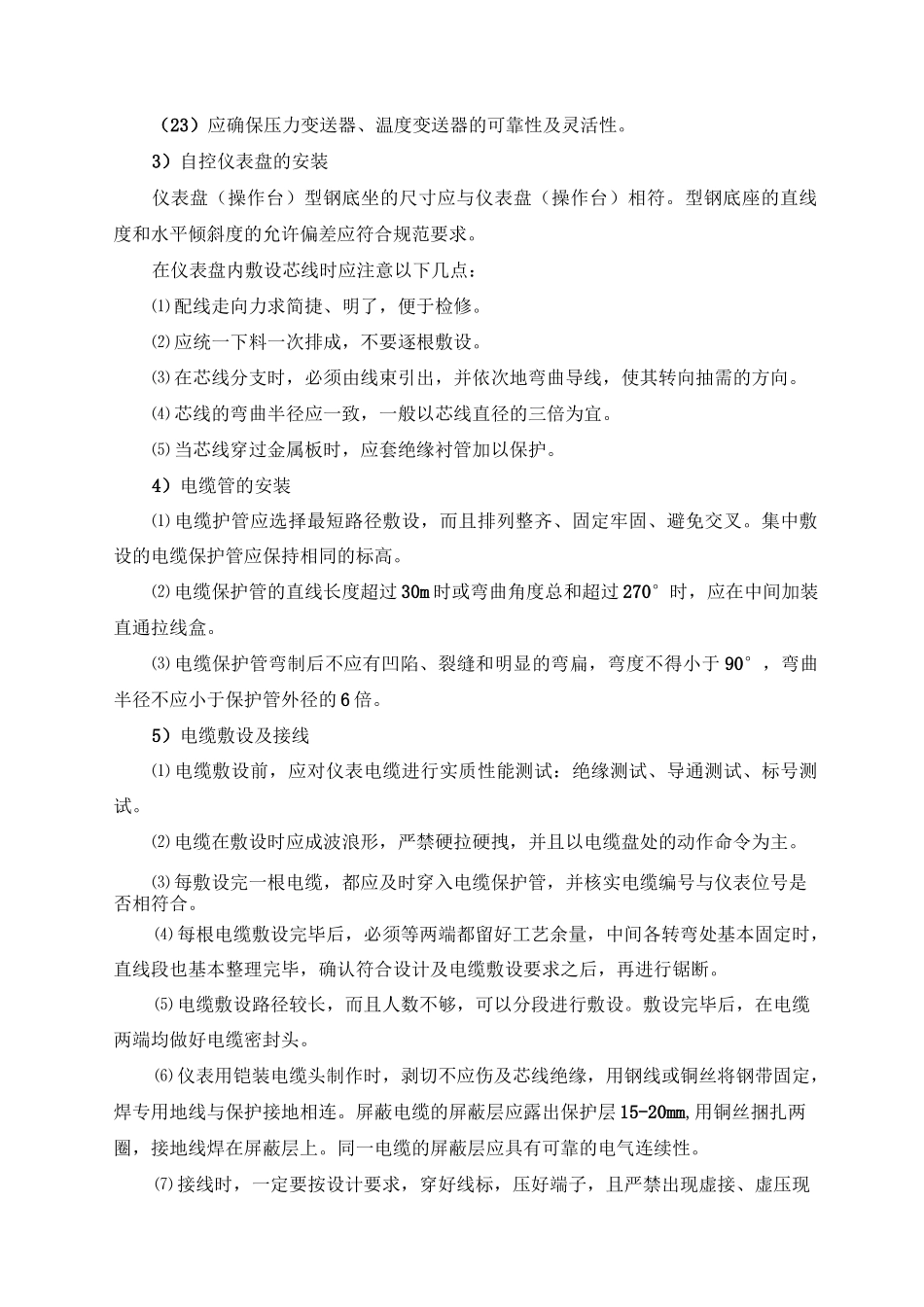

仪表及自动控制系统施工方案1.1.1.1.1 自控仪表安装施工方案1)自控仪表施工工序2)自控仪表安装⑴ 自控仪表安装属于弱电系统安装工程，其安装工程必须遵循安全、可靠、便利、经济、美观的原则。必须严格执行《工业自动化仪表工程施工及验收规范》(JBJ93-86)和《自动化仪表安装工程质量检验评定标准》(GBJ131-90)等相关规范和标准。⑵ 自控仪表属于紧密设备，仪表设备进场后应按仪表设备清单分类妥善保管，按品种、规格、分类、上架、登记上册、整齐摆放。并进行下列检查。具有产品合格证、出厂编号和质量鉴定文件资料。仪表符合图纸设计要求。产品外观无划痕及破损现象。⑶ 所需安装的每个仪器仪表都必须经过单独测试，在确认达到质量要求后,方可进行安装。⑷ 自控仪表的安装必须与管道施工专业紧密配合，当工艺设备及管道安装到相关程序时，在工艺设备及管道安装人员的协调下才进行自控仪表的安装，这样既能保证自控制表安装的工程质量，又能提高工作效率。⑸ 仪表中的流量测量、物位测量、压力测量、水质分析等直接安装在设备和工艺管道区，仪表的根部元件直接与介质接触，因此仪表用的法兰，接头部件，取源部件的质量等必须符合设计工艺和安装规范的要求。⑹ 带有接线盒的仪表，应使接线盒口朝下。需要脱脂的仪表，应先进行脱脂，待脱脂检查合格后，再进行安装。⑺ 测量低压压力表或变送器的安装高度，宜与取压点的高度一致。⑻ 安装取源部件不宜在焊缝及其边缘上开孔及焊接。⑼ 取源部件应安装在便于维护和检修的地方。⑽ 自控仪表的接线应采用焊接，焊接时应牢固不应有虚焊，焊饮应适量，不能过多或过少。(11) 自控仪表安装完后应采取成品保护措施，使得在自控仪表工程交接验收时，仪表的表盘不应有划痕。(12) 现场仪表安装完后应配制经批准的不锈钢标签，刻上经批准的仪表编号 c(19 现场仪表安装完后，应提供供便于维修后观察的设施。(⑷ 电缆保护管与仪表设备连接采用金属软管时，应有防水弯。(15) 采用螺纹连接时，管端的螺丝长度应不小于管接头 1/2，连接后，应保持整个系统的电气连续性。(16) 仪表安装材料必须严格按设计图纸使用，管件压力等级，垫片型号，螺纹制式等必须仔细检查，避免出错。(17) 压力测孔与温度测孔在同一管段上时,压力测孔应选择在温度测孔的上游侧。(18) 仪表螺纹连接时应检查接头螺纹是否完好，如有污物应予以清除；如丝扣絮乱，还应再用丝锥修一遍。(19) 为了使仪表能正常工作和安装时不被...
