混凝土挡墙施工技术方案

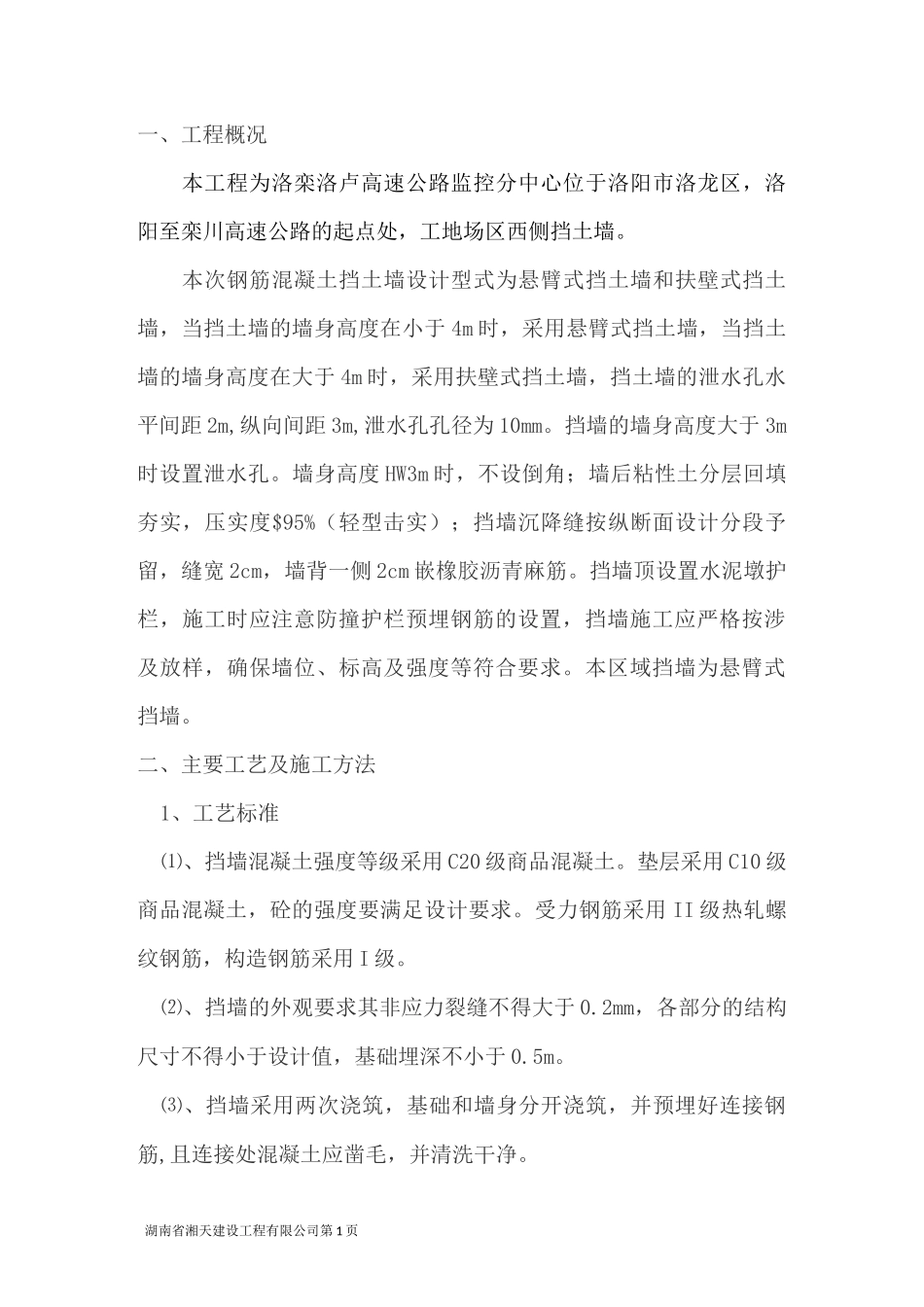

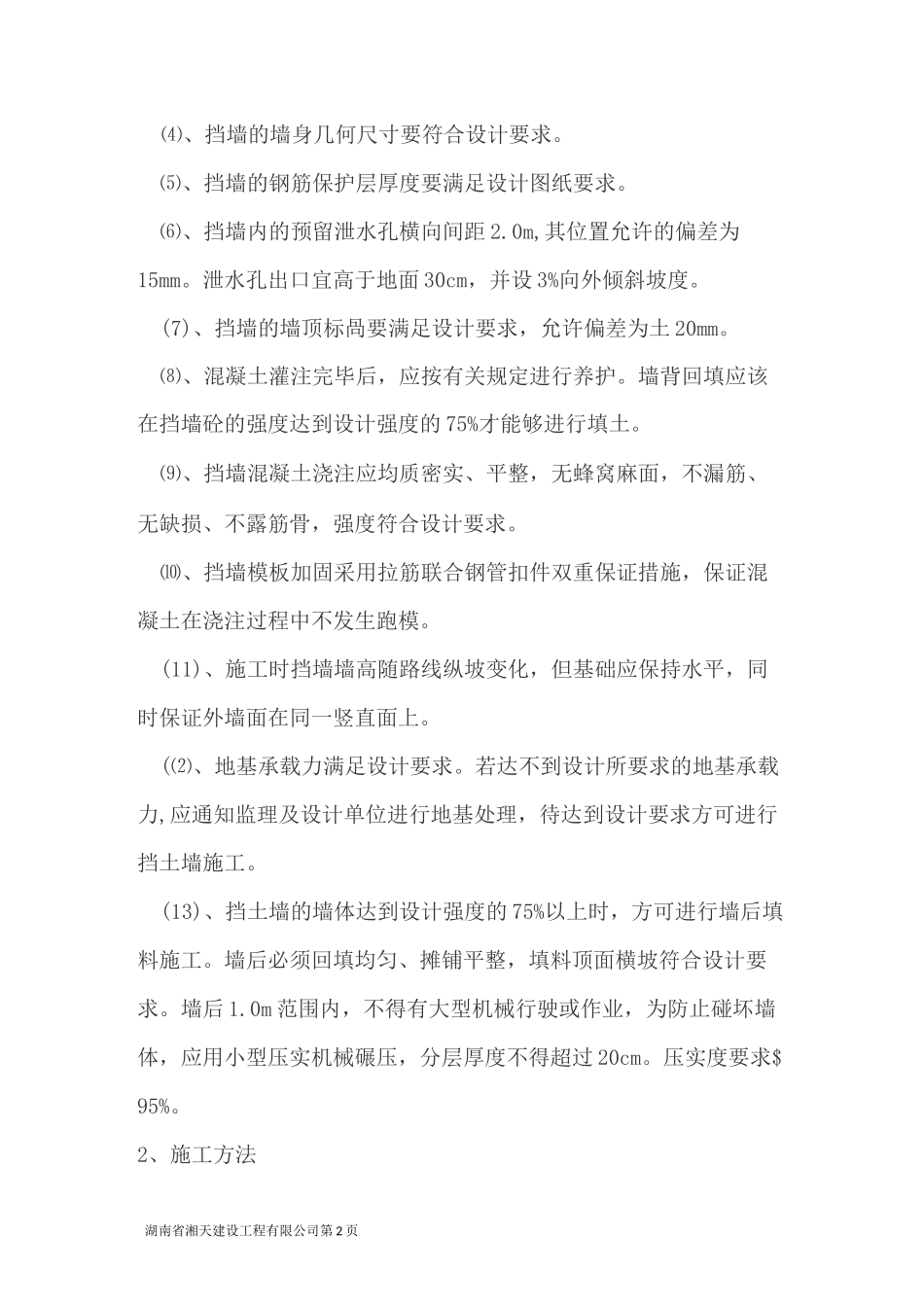

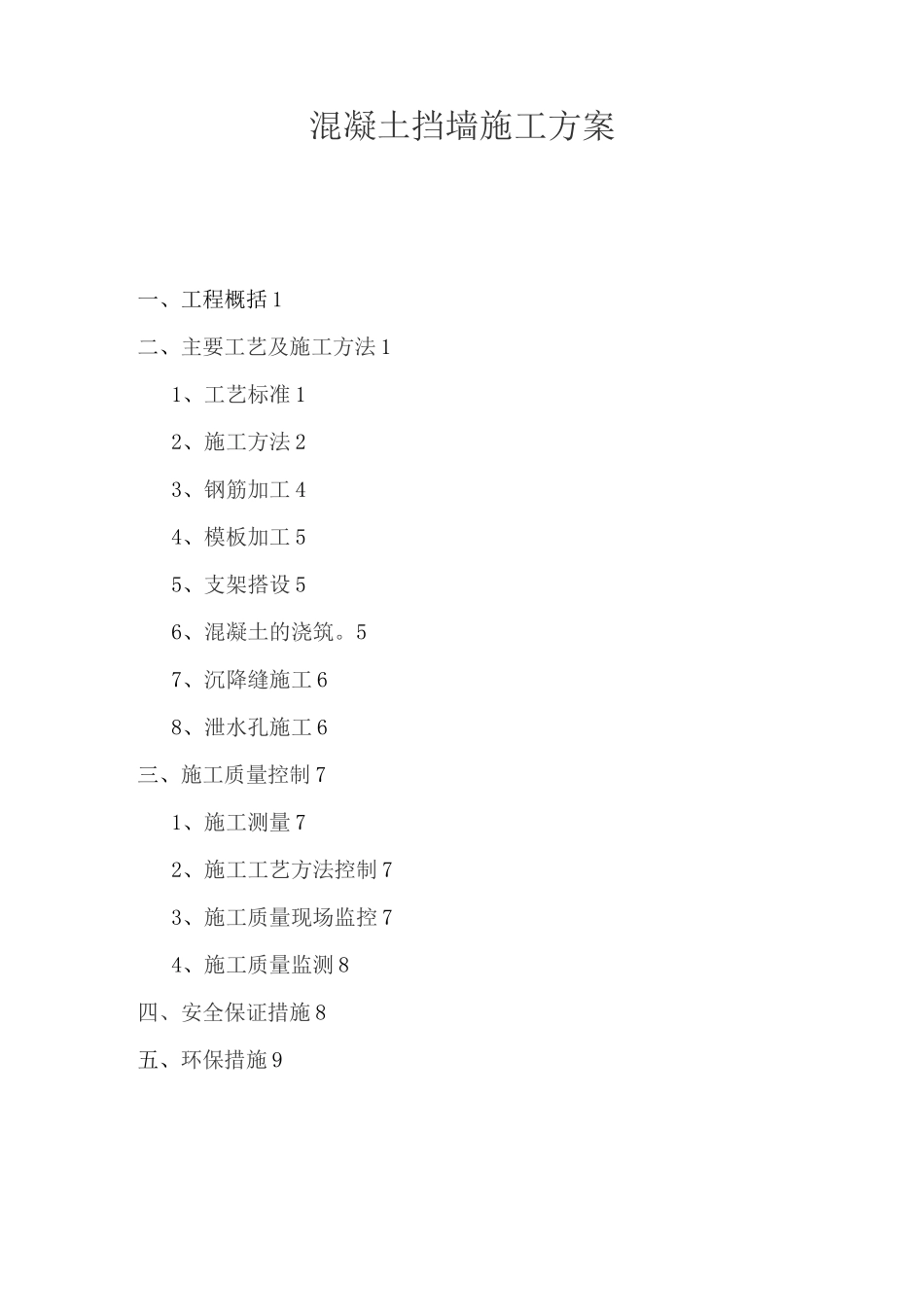

混凝土挡墙施工方案一、工程概括 1二、主要工艺及施工方法 11、工艺标准 12、施工方法 23、钢筋加工 44、模板加工 55、支架搭设 56、混凝土的浇筑。57、沉降缝施工 68、泄水孔施工 6三、施工质量控制 71、施工测量 72、施工工艺方法控制 73、施工质量现场监控 74、施工质量监测 8四、安全保证措施 8五、环保措施 9湖南省湘天建设工程有限公司第 1 页一、工程概况本工程为洛栾洛卢高速公路监控分中心位于洛阳市洛龙区，洛阳至栾川高速公路的起点处，工地场区西侧挡土墙。本次钢筋混凝土挡土墙设计型式为悬臂式挡土墙和扶壁式挡土墙，当挡土墙的墙身高度在小于 4m 时，采用悬臂式挡土墙，当挡土墙的墙身高度在大于 4m 时，采用扶壁式挡土墙，挡土墙的泄水孔水平间距 2m,纵向间距 3m,泄水孔孔径为 10mm。挡墙的墙身高度大于 3m时设置泄水孔。墙身高度 HW3m 时，不设倒角；墙后粘性土分层回填夯实，压实度$95%（轻型击实）；挡墙沉降缝按纵断面设计分段予留，缝宽 2cm，墙背一侧 2cm 嵌橡胶沥青麻筋。挡墙顶设置水泥墩护栏，施工时应注意防撞护栏预埋钢筋的设置，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本区域挡墙为悬臂式挡墙。二、主要工艺及施工方法1、工艺标准⑴、挡墙混凝土强度等级采用 C20 级商品混凝土。垫层采用 C10 级商品混凝土，砼的强度要满足设计要求。受力钢筋采用 II 级热轧螺纹钢筋，构造钢筋采用 I 级。⑵、挡墙的外观要求其非应力裂缝不得大于 0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于 0.5m。⑶、挡墙采用两次浇筑，基础和墙身分开浇筑，并预埋好连接钢筋,且连接处混凝土应凿毛，并清洗干净。湖南省湘天建设工程有限公司第 2 页⑷、挡墙的墙身几何尺寸要符合设计要求。⑸、挡墙的钢筋保护层厚度要满足设计图纸要求。⑹、挡墙内的预留泄水孔横向间距 2.0m,其位置允许的偏差为15mm。泄水孔出口宜高于地面 30cm，并设 3%向外倾斜坡度。(7)、挡墙的墙顶标咼要满足设计要求，允许偏差为土 20mm。⑻、混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的 75%才能够进行填土。⑼、挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，不漏筋、无缺损、不露筋骨，强度符合设计要求。⑽、挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。(11)、施工时挡墙墙高随路线纵坡变化，但基础应保...
