涵洞模板专项施工方案

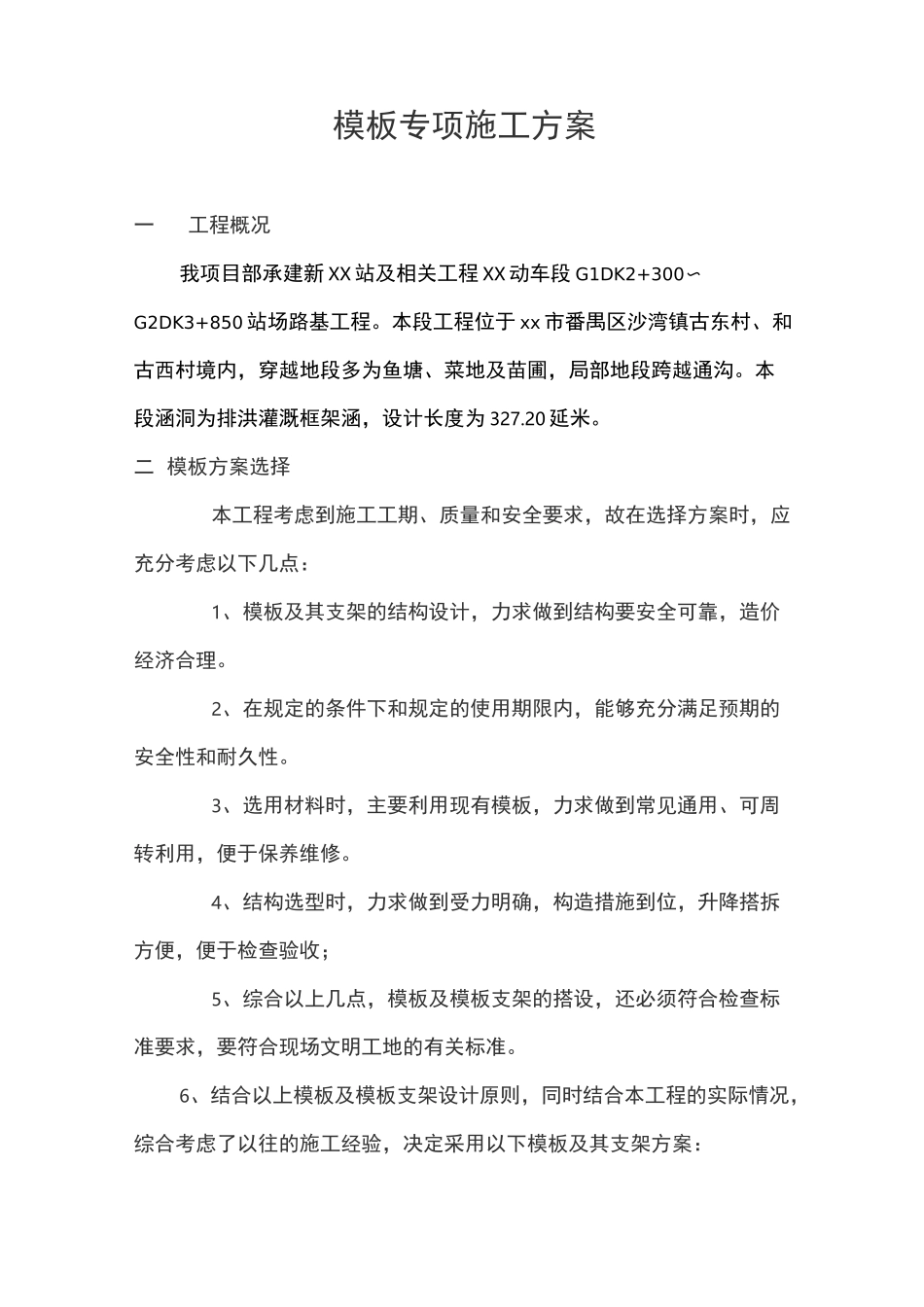

模板专项施工方案一工程概况我项目部承建新 XX 站及相关工程 XX 动车段 G1DK2+300〜G2DK3+850 站场路基工程。本段工程位于 xx 市番禺区沙湾镇古东村、和古西村境内，穿越地段多为鱼塘、菜地及苗圃，局部地段跨越通沟。本段涵洞为排洪灌溉框架涵，设计长度为 327.20 延米。二 模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，主要利用现有模板，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合检查标准要求，要符合现场文明工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案：详下一节或模板施工图。三 材料选择涵洞所用模板均采用钢模板：1、倒角处采用异形模板，异形模板由指挥部统一加工，具体尺寸见附图 4；2、内墙模以 1.5X0.6 和 1.2X0.6 为主，施工时模板统一从一侧向另一侧配置，涵节长度不符合模数的，在最后调整，采用钢管加固，拉杆选用 316 圆钢，两侧加双螺帽，外加 PVC 套管，套管穿出模板 lcm。具体见附图 2、3；3、顶板模板与内墙模板相同，以 1.5X0.6 和 1.2X0.6 为主，横行使用双向双排钢管支撑，间距不大于 30cm，竖向采用满堂碗扣式脚手架体系，双向间距 60cm，髙度由顶丝调节。具体见附图 1；4、垫块选用成品塑料垫块；5、沉降缝选用 3cm 厚沥青木板。四 模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。（1）模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)f 按标髙控制内墙模板 f 拉线找直 f 绑扎梁钢筋 f 安装垫块 f 外墙模板 f 模板定位、垂直度调整 f 模板加固 f 验收 f 混凝土浇筑 f 拆模(2)技术要点安装墙模前，要对涵身下八字接茬处凿毛，清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，涵身模板安装前，在底板上根据放线尺寸贴海绵条，做到平...
