虎式坦克的相关资料

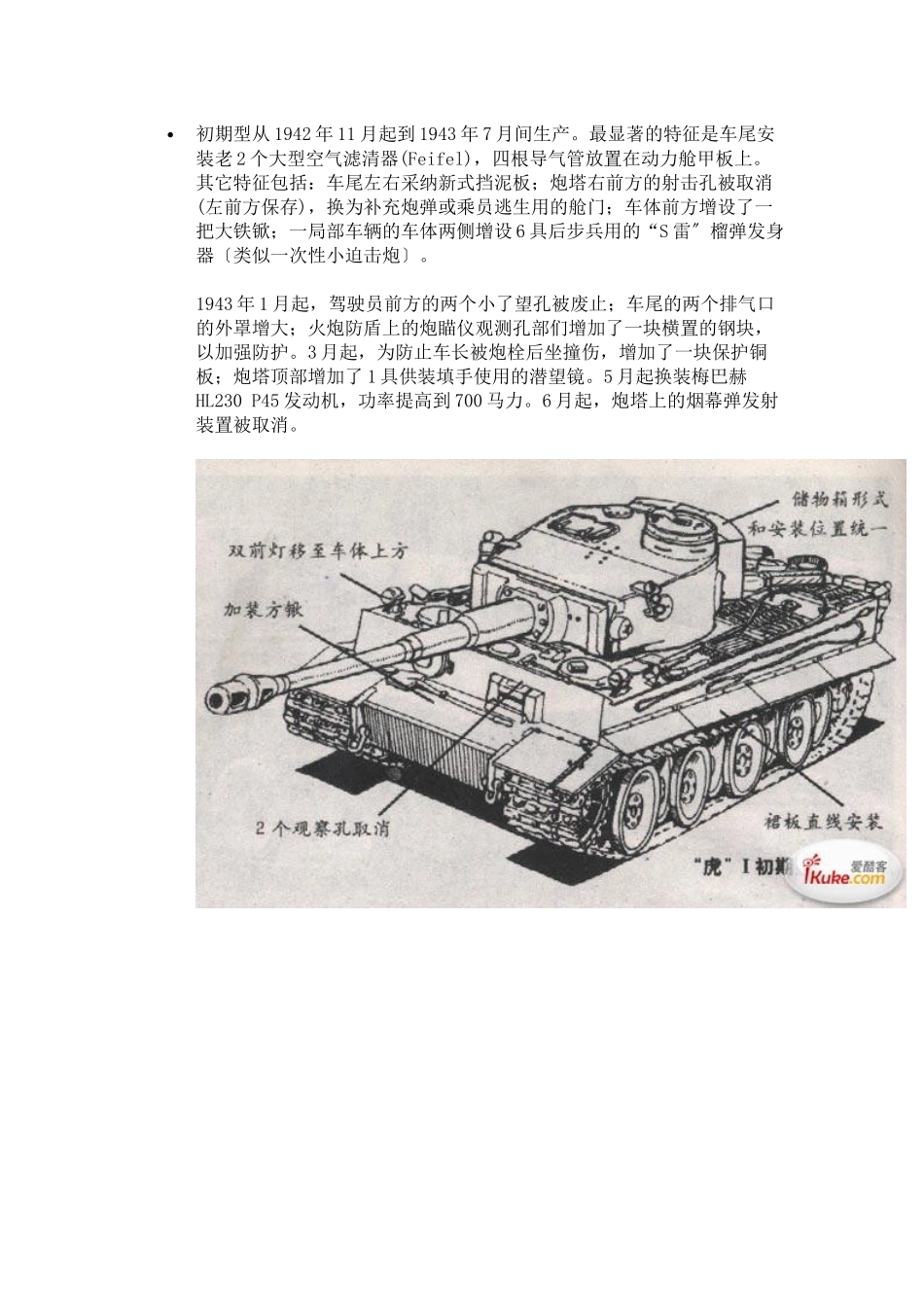

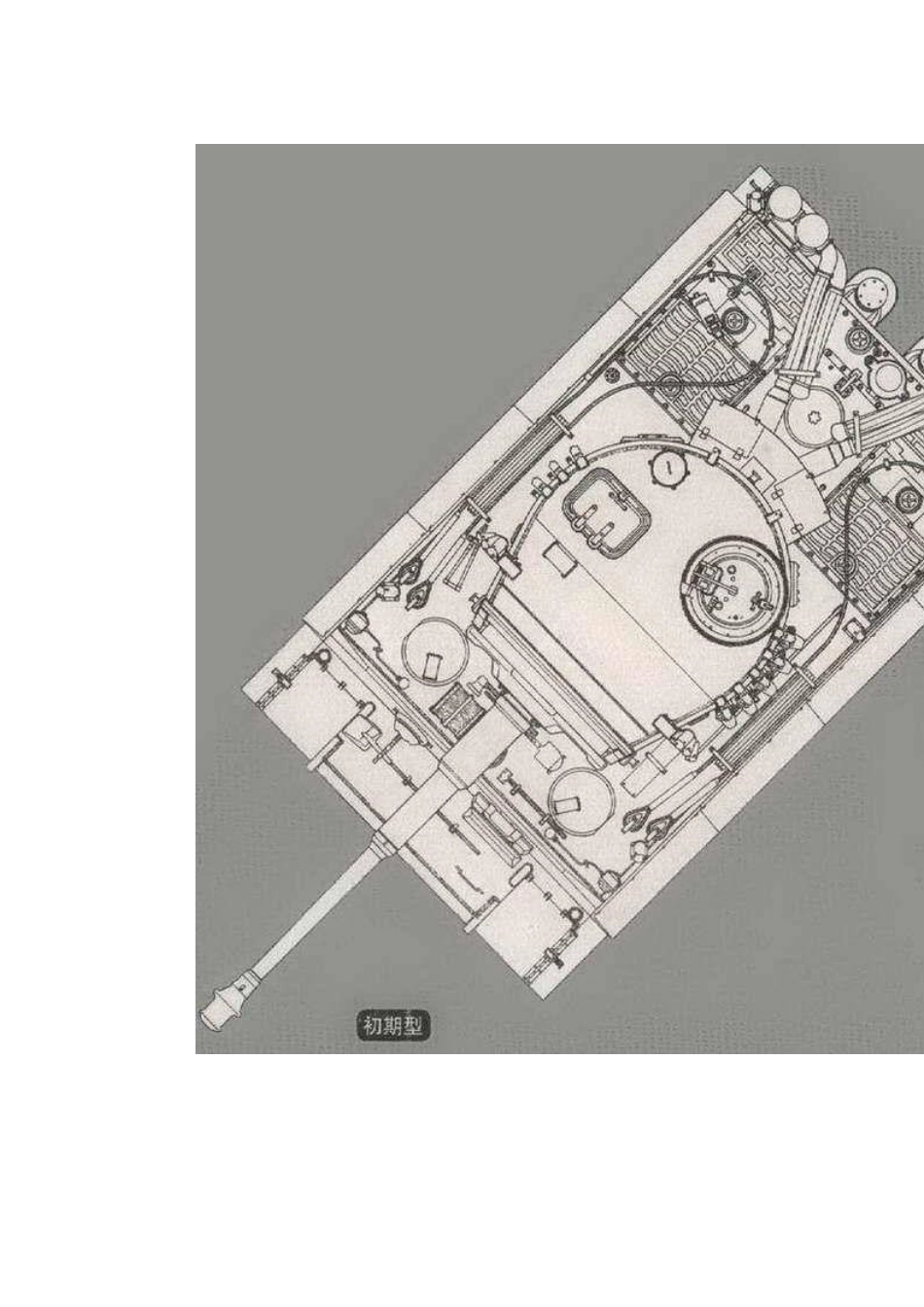

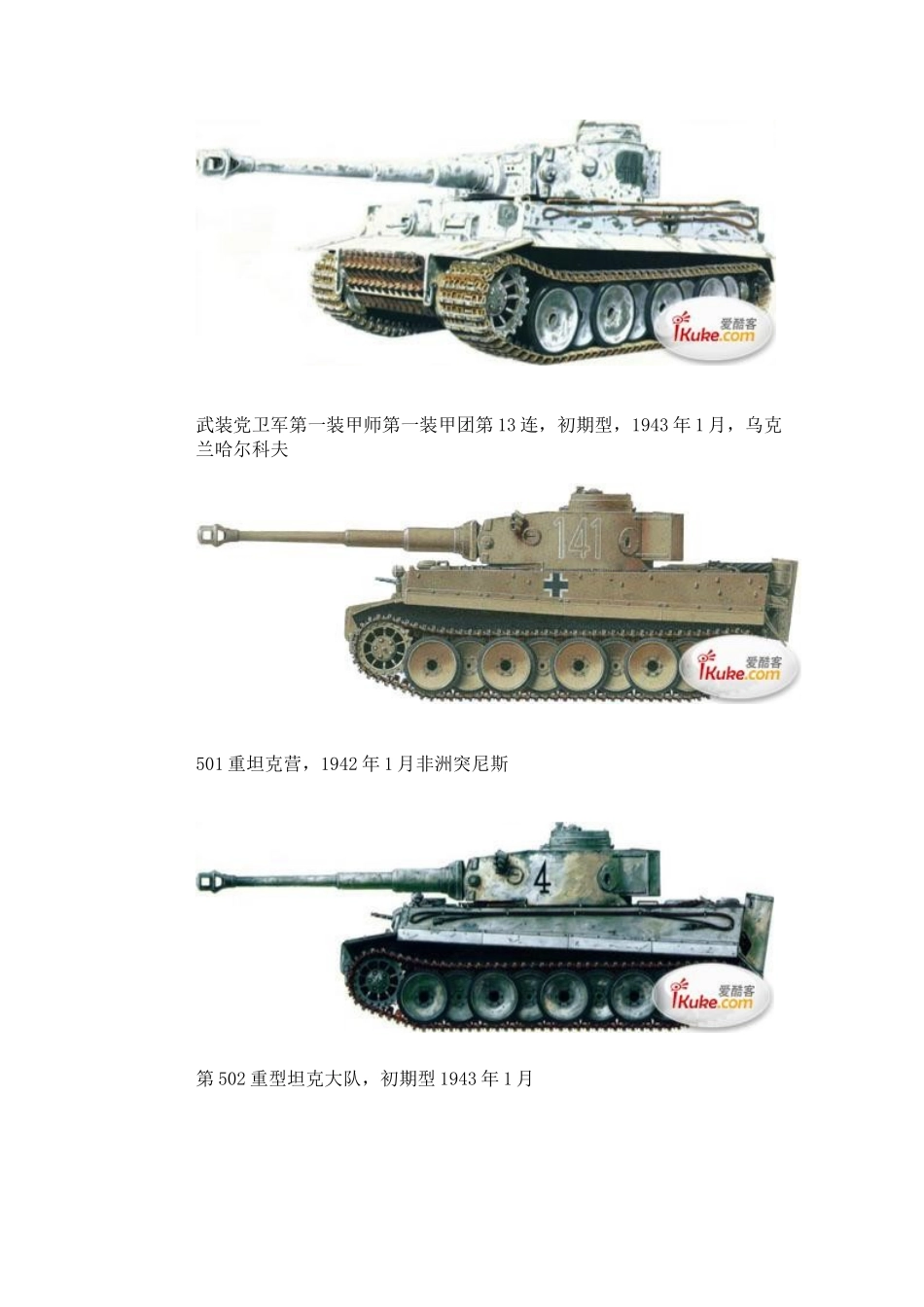

初期型从 1942 年 11 月起到 1943 年 7 月间生产。最显著的特征是车尾安装老 2 个大型空气滤清器(Feifel)，四根导气管放置在动力舱甲板上。其它特征包括：车尾左右采纳新式挡泥板；炮塔右前方的射击孔被取消(左前方保存)，换为补充炮弹或乘员逃生用的舱门；车体前方增设了一把大铁锨；一局部车辆的车体两侧增设 6 具后步兵用的“S 雷〞榴弹发身器〔类似一次性小迫击炮〕。1943 年 1 月起，驾驶员前方的两个小了望孔被废止；车尾的两个排气口的外罩增大；火炮防盾上的炮瞄仪观测孔部们增加了一块横置的钢块，以加强防护。3 月起，为防止车长被炮栓后坐撞伤，增加了一块保护铜板；炮塔顶部增加了 1 具供装填手使用的潜望镜。5 月起换装梅巴赫HL230 P45 发动机，功率提高到 700 马力。6 月起，炮塔上的烟幕弹发射装置被取消。武装党卫军第一装甲师第一装甲团第 13 连，初期型，1943 年 1 月，乌克兰哈尔科夫501 重坦克营，1942 年 1 月非洲突尼斯第 502 重型坦克大队，初期型 1943 年 1 月502 重坦克营，1943 年 8 月502 重坦克营，1943 年 9 月第 504 重型坦克大队，初期型，1943 年 3 月，北非突尼斯前线武装党卫军第一装甲师第一装甲团第 13 连，初期型，1943 年 4 月，乌克兰哈尔科夫第 505 重型坦克大队，初期型，1943 年 6 月大德意志师装甲团，1943 年 7 月苏联前线武装党卫军第一装甲师第一装甲团第 13 连，初期型，1943 年 7 月，“堡垒行动〞第 502 重型坦克大队，1943 年 9 月，苏联前线虎 I 初期型线图集：早期型虎式坦克的最终生产型。坦克炮塔上有一个填装手使用的潜望镜，两侧有备用履带支架(左边 5 个，右边 3 个，因为右侧的逃生舱门还要占据一局部面积)。右边有 3 个，左边 2 个 S 雷发射器，左边中间位置为FuG5 天线所占据。所有边裙的角度都是一样的。502 重坦克营早期型虎式坦克，俄国，1943 年夏。这辆坦克在炮塔两侧多带了 2 个备用履带。早期型虎式坦克的最终生产型。炮盾上的瞄准镜孔做了加强，后期型空气滤清器。车体前方固定了一个支架，可以用来放置备用履带板的。505 重坦克营早期型虎式坦克，俄国，1943 年，战术编号可能是 12。这辆坦克没有 S 雷发射器，驾驶员的潜望镜开孔已经被堵上。车身两侧携带有原木，用以在泥泞沼泽地区时铺在地面上。中期型：从 1943 年 7 月起，最显著的变化标志是筒形的车长指...
