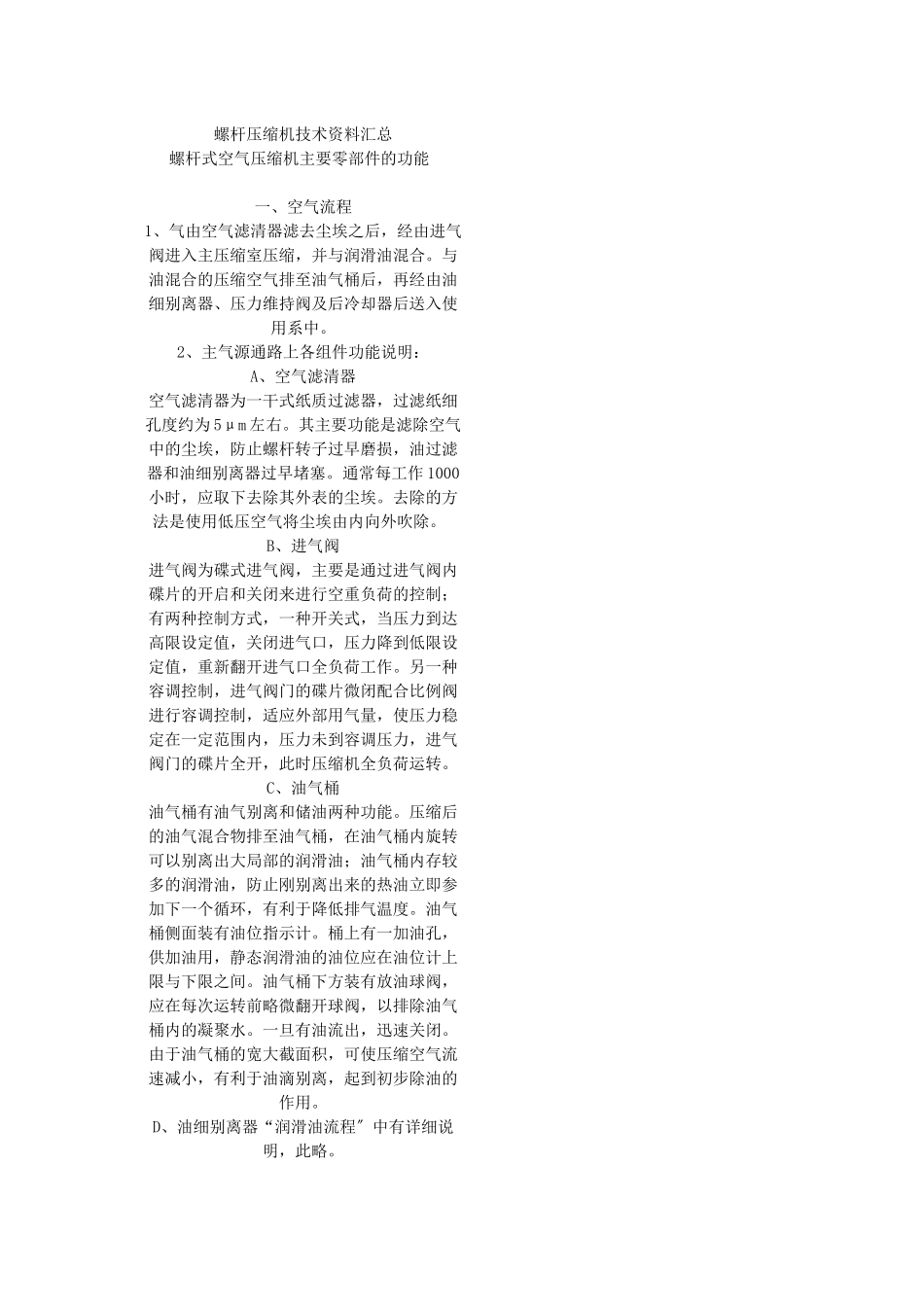

螺杆压缩机技术资料汇总螺杆式空气压缩机主要零部件的功能 一、空气流程1、气由空气滤清器滤去尘埃之后，经由进气阀进入主压缩室压缩，并与润滑油混合。与油混合的压缩空气排至油气桶后，再经由油细别离器、压力维持阀及后冷却器后送入使用系中。2、主气源通路上各组件功能说明：A、空气滤清器空气滤清器为一干式纸质过滤器，过滤纸细孔度约为 5μm 左右。其主要功能是滤除空气中的尘埃，防止螺杆转子过早磨损，油过滤器和油细别离器过早堵塞。通常每工作 1000小时，应取下去除其外表的尘埃。去除的方法是使用低压空气将尘埃由内向外吹除。 B、进气阀进气阀为碟式进气阀，主要是通过进气阀内碟片的开启和关闭来进行空重负荷的控制；有两种控制方式，一种开关式，当压力到达高限设定值，关闭进气口，压力降到低限设定值，重新翻开进气口全负荷工作。另一种容调控制，进气阀门的碟片微闭配合比例阀进行容调控制，适应外部用气量，使压力稳定在一定范围内，压力未到容调压力，进气阀门的碟片全开，此时压缩机全负荷运转。C、油气桶油气桶有油气别离和储油两种功能。压缩后的油气混合物排至油气桶，在油气桶内旋转可以别离出大局部的润滑油；油气桶内存较多的润滑油，防止刚别离出来的热油立即参加下一个循环，有利于降低排气温度。油气桶侧面装有油位指示计。桶上有一加油孔，供加油用，静态润滑油的油位应在油位计上限与下限之间。油气桶下方装有放油球阀，应在每次运转前略微翻开球阀，以排除油气桶内的凝聚水。一旦有油流出，迅速关闭。由于油气桶的宽大截面积，可使压缩空气流速减小，有利于油滴别离，起到初步除油的作用。D、油细别离器“润滑油流程〞中有详细说明，此略。E、平安阀当油气桶内气体压力比额定排气压力高出 1.1 倍时，平安阀即会自动起跳而泄压，使压力降至额定排气压力以下。检查平安阀的方法是在压缩机满载工作时，轻拉平安阀上的泄气拉杆，假设平安阀能向外排气，那么视为正常。F、最小压力阀位于油气捅上方油细别离器出口处，开启压力设定为 0.45MPa 左右，最小压力阀主要有以下功能：a、起动时优先建立起润滑油所需的循环压力，确保机器的润滑。b、油气桶气体压力超过 0.4MPa 之前方行开启，可降低流过油细别离器的空气流速，除确保油细别离效果之外，并可保护油细别离器免因压力差太大而受损。c、至回功能：当停机后油气桶内压力下降时，防止管路压缩空气回流。G、后冷却器由最小压力阀流出的压缩空气，通至后冷...
