螺杆式空气压缩机变频改造方案

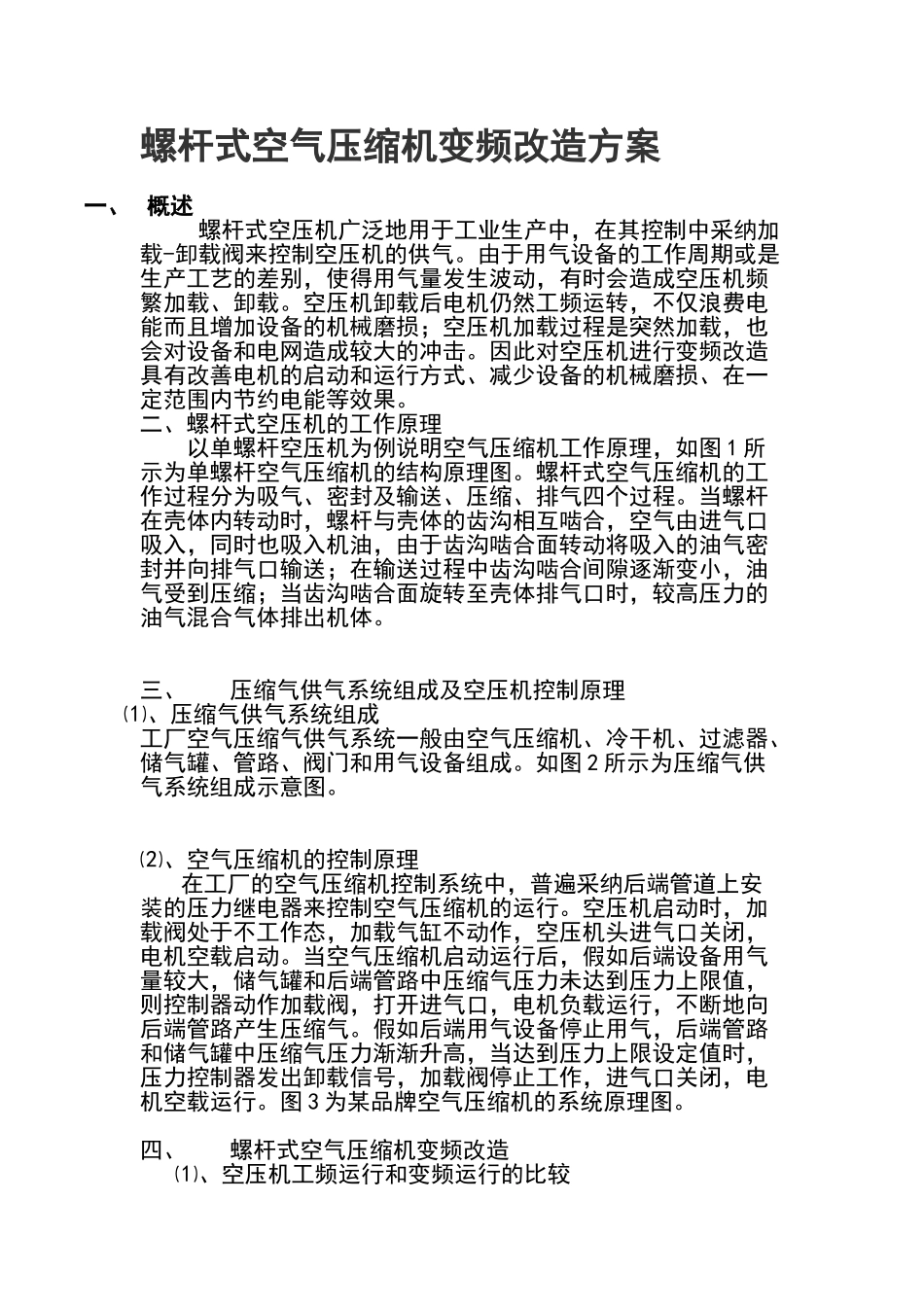

螺杆式空气压缩机变频改造方案_第1页
1/3
螺杆式空气压缩机变频改造方案_第2页
2/3
螺杆式空气压缩机变频改造方案_第3页
3/3
螺杆式空气压缩机变频改造方案 一、 概述 螺杆式空压机广泛地用于工业生产中,在其控制中采纳加载-卸载阀来控制空压机的供气。由于用气设备的工作周期或是生产工艺的差别,使得用气量发生波动,有时会造成空压机频繁加载、卸载。空压机卸载后电机仍然工频运转,不仅浪费电能而且增加设备的机械磨损;空压机加载过程是突然加载,也会对设备和电网造成较大的冲击。因此对空压机进行变频改造具有改善电机的启动和运行方式、减少设备的机械磨损、在一定范围内节约电能等效果。二、螺杆式空压机的工作原理 以单螺杆空压机为例说明空气压缩机工作原理,如图 1 所示为单螺杆空气压缩机的结构原理图。螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。当螺杆在壳体内转动时,螺杆与壳体的齿沟相互啮合,空气由进气口吸入,同时也吸入机油,由于齿沟啮合面转动将吸入的油气密封并向排气口输送;在输送过程中齿沟啮合间隙逐渐变小,油气受到压缩;当齿沟啮合面旋转至壳体排气口时,较高压力的油气混合气体排出机体。 三、 压缩气供气系统组成及空压机控制原理⑴、压缩气供气系统组成工厂空气压缩气供气系统一般由空气压缩机、冷干机、过滤器、储气罐、管路、阀门和用气设备组成。如图 2 所示为压缩气供气系统组成示意图。 ⑵、空气压缩机的控制原理在工厂的空气压缩机控制系统中,普遍采纳后端管道上安装的压力继电器来控制空气压缩机的运行。空压机启动时,加载阀处于不工作态,加载气缸不动作,空压机头进气口关闭,电机空载启动。当空气压缩机启动运行后,假如后端设备用气量较大,储气罐和后端管路中压缩气压力未达到压力上限值,则控制器动作加载阀,打开进气口,电机负载运行,不断地向后端管路产生压缩气。假如后端用气设备停止用气,后端管路和储气罐中压缩气压力渐渐升高,当达到压力上限设定值时,压力控制器发出卸载信号,加载阀停止工作,进气口关闭,电机空载运行。图 3 为某品牌空气压缩机的系统原理图。 四、 螺杆式空气压缩机变频改造 ⑴、空压机工频运行和变频运行的比较空压机电机功率一般较大,启动方式多采纳空载(卸载)星-三角启动,加载和卸载方式都为瞬时。这使得空压机在启动时会有较大的启动电流,加载和卸载时对设备机械冲击较大;不光引起电源电压波动,也会使压缩气源产生较大的波动;同时这种运行方式还会加速设备的磨损,降低设备的使用年限。对空压机进行变频改造,能够使电机实现软起...
