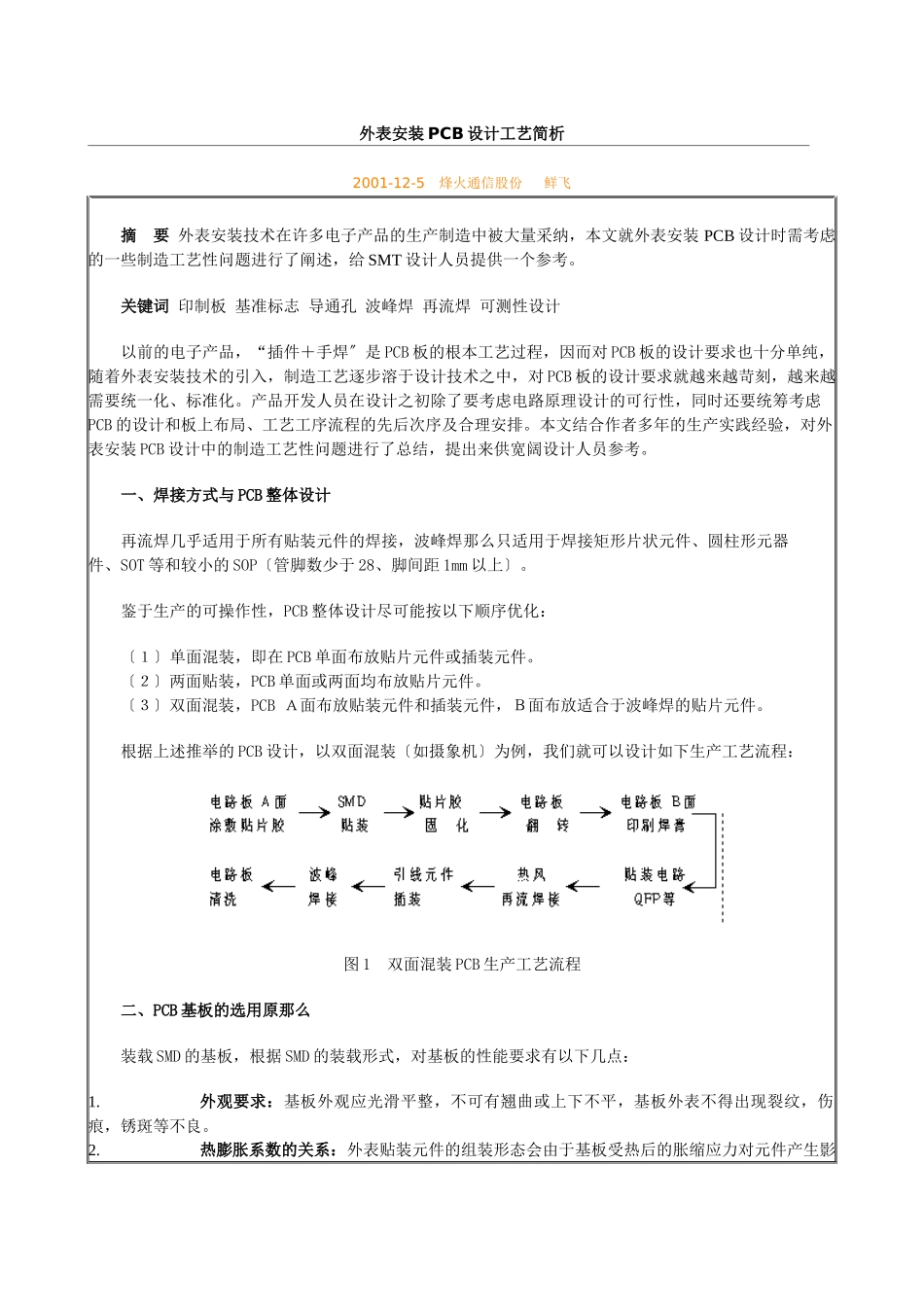

外表安装 PCB 设计工艺简析2001-12-5 烽火通信股份 鲜飞 摘 要 外表安装技术在许多电子产品的生产制造中被大量采纳,本文就外表安装 PCB 设计时需考虑的一些制造工艺性问题进行了阐述,给 SMT 设计人员提供一个参考
关键词 印制板 基准标志 导通孔 波峰焊 再流焊 可测性设计 以前的电子产品,“插件+手焊〞是 PCB 板的根本工艺过程,因而对 PCB 板的设计要求也十分单纯,随着外表安装技术的引入,制造工艺逐步溶于设计技术之中,对 PCB 板的设计要求就越来越苛刻,越来越需要统一化、标准化
产品开发人员在设计之初除了要考虑电路原理设计的可行性,同时还要统筹考虑PCB 的设计和板上布局、工艺工序流程的先后次序及合理安排
本文结合作者多年的生产实践经验,对外表安装 PCB 设计中的制造工艺性问题进行了总结,提出来供宽阔设计人员参考
一、焊接方式与 PCB 整体设计 再流焊几乎适用于所有贴装元件的焊接,波峰焊那么只适用于焊接矩形片状元件、圆柱形元器件、SOT 等和较小的 SOP〔管脚数少于 28、脚间距 1mm 以上〕
鉴于生产的可操作性,PCB 整体设计尽可能按以下顺序优化: 〔1〕单面混装,即在 PCB 单面布放贴片元件或插装元件
〔2〕两面贴装,PCB 单面或两面均布放贴片元件
〔3〕双面混装,PCB A面布放贴装元件和插装元件,B面布放适合于波峰焊的贴片元件
根据上述推举的 PCB 设计,以双面混装〔如摄象机〕为例,我们就可以设计如下生产工艺流程:图 1 双面混装 PCB 生产工艺流程 二、PCB 基板的选用原那么 装载 SMD 的基板,根据 SMD 的装载形式,对基板的性能要求有以下几点:1

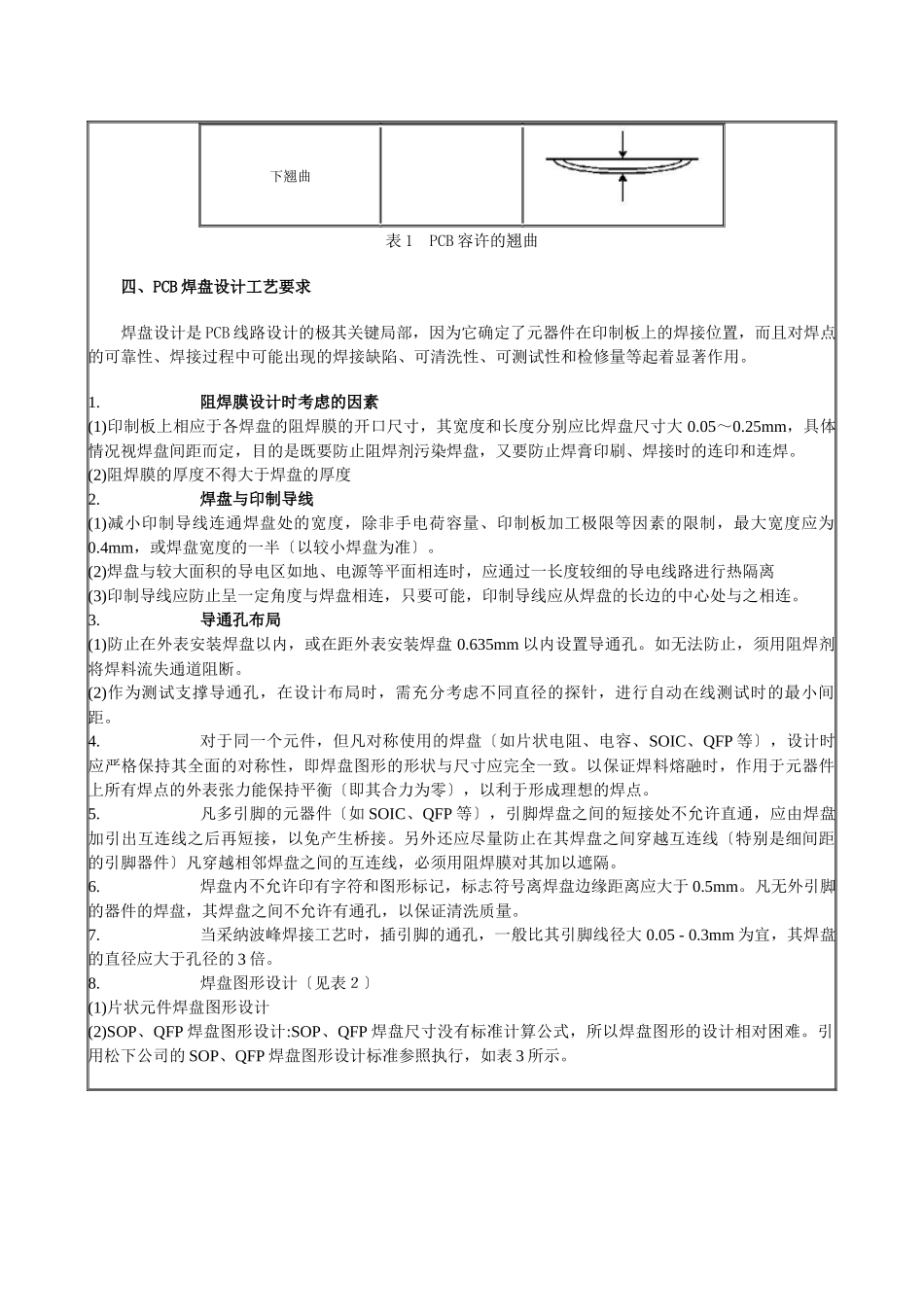

外观要求:基板外观应光滑平整,不可有翘曲或上下不平,基板外表不得出现裂纹,伤痕,锈斑等不良

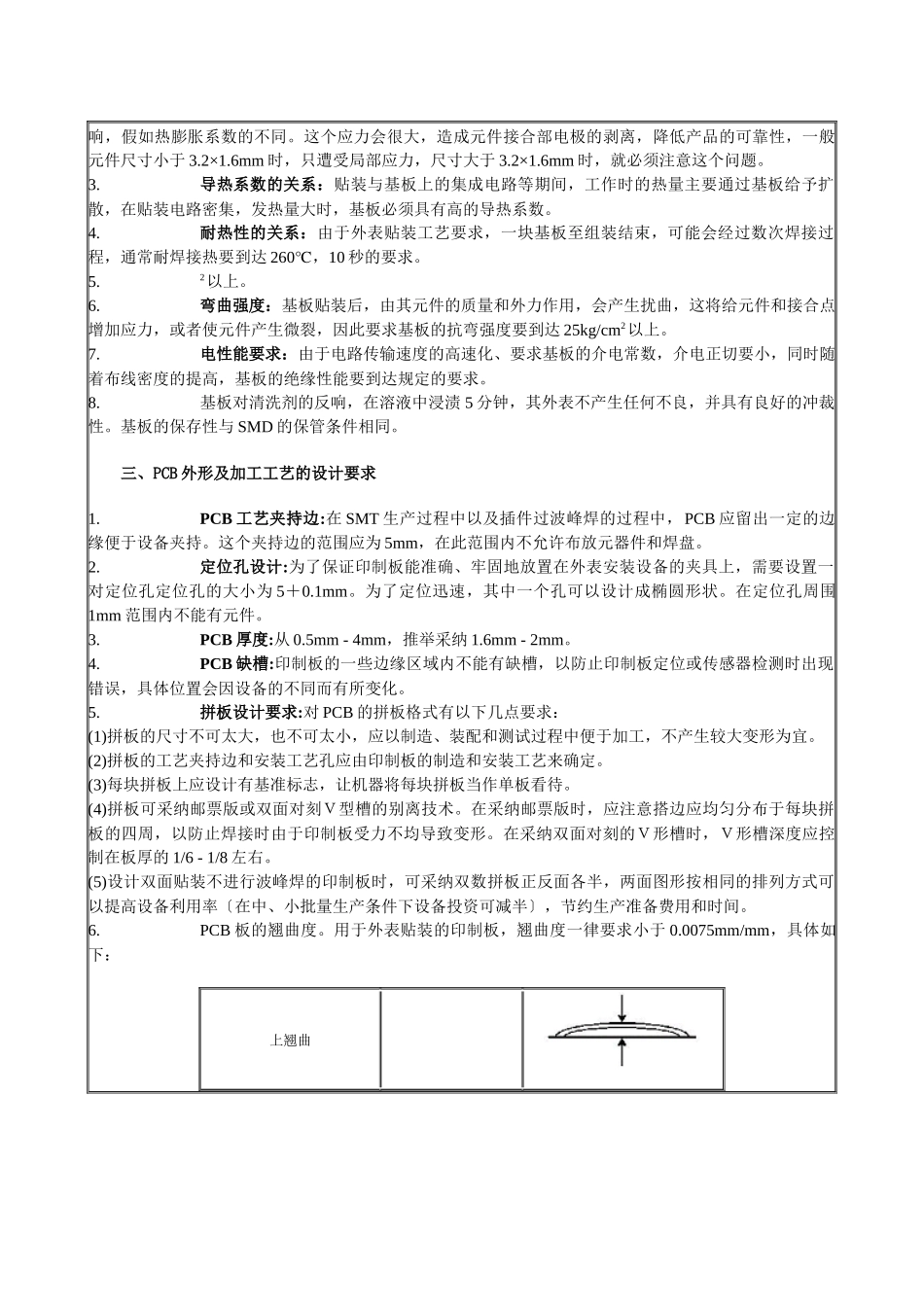

热膨胀系数的关系:外表贴装元件的组装形态会由于基板受热后
