装饰装修工程测量施工方案

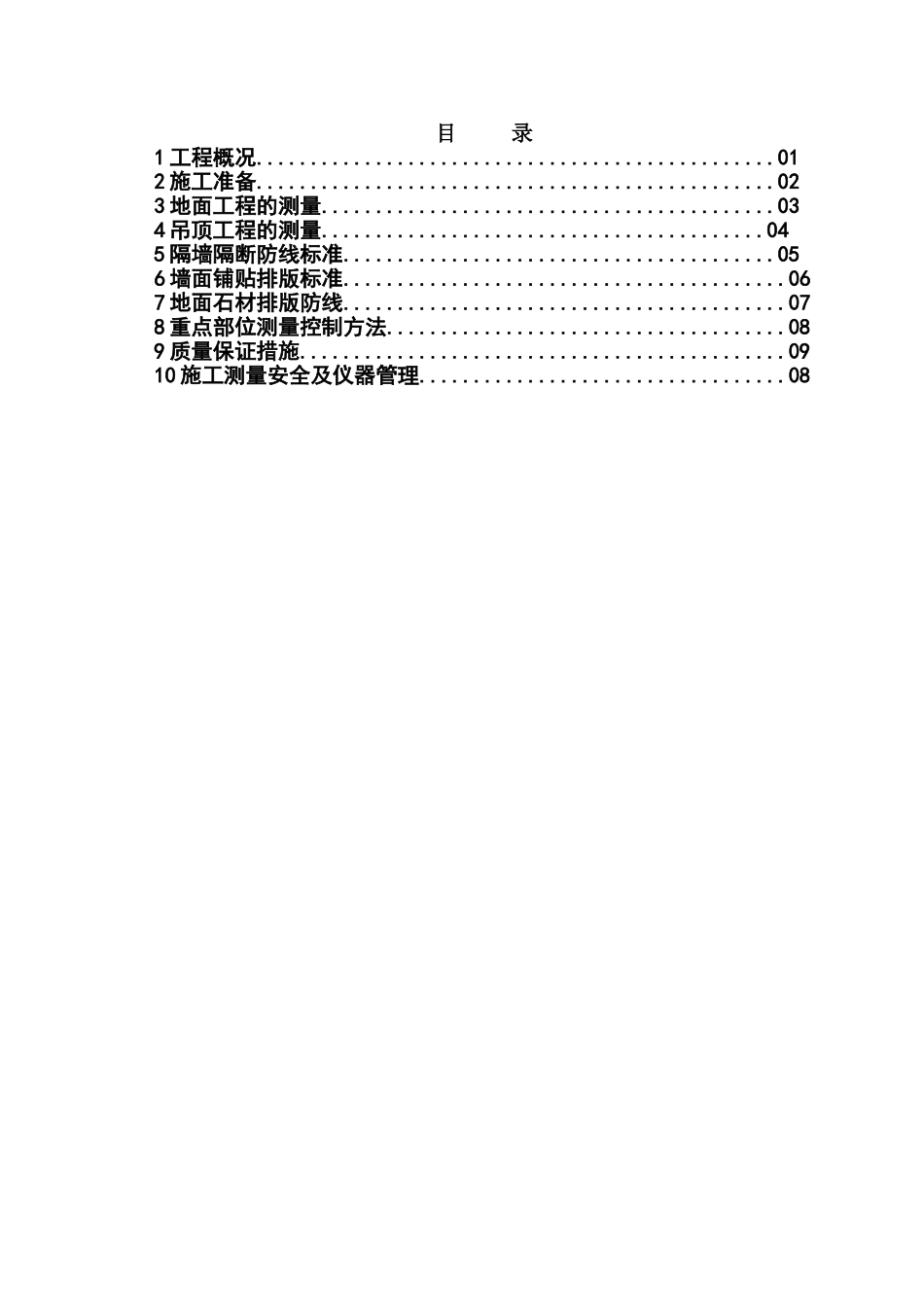

装饰装修工程测量施工方案_第1页
1/6

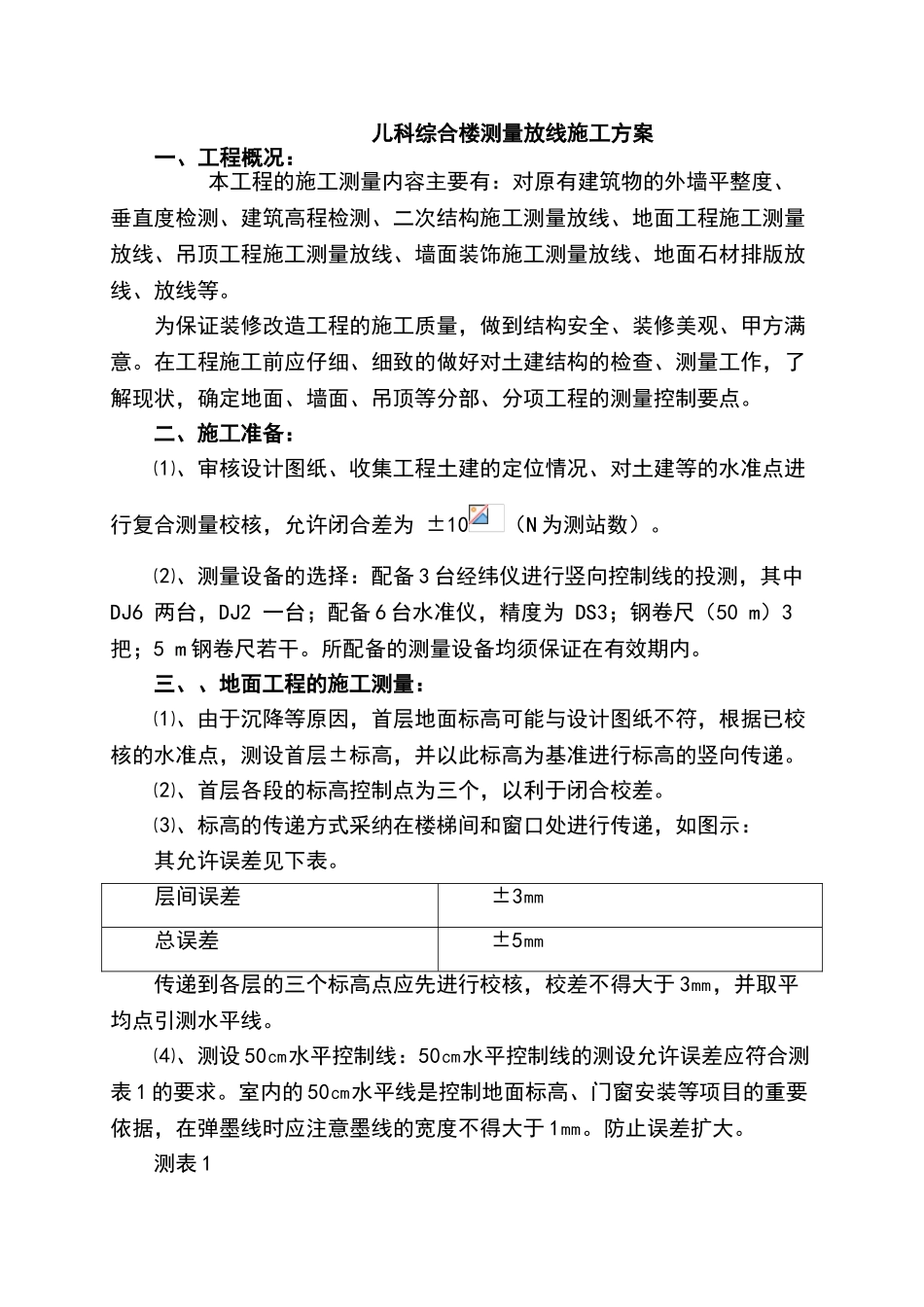

装饰装修工程测量施工方案_第2页
2/6

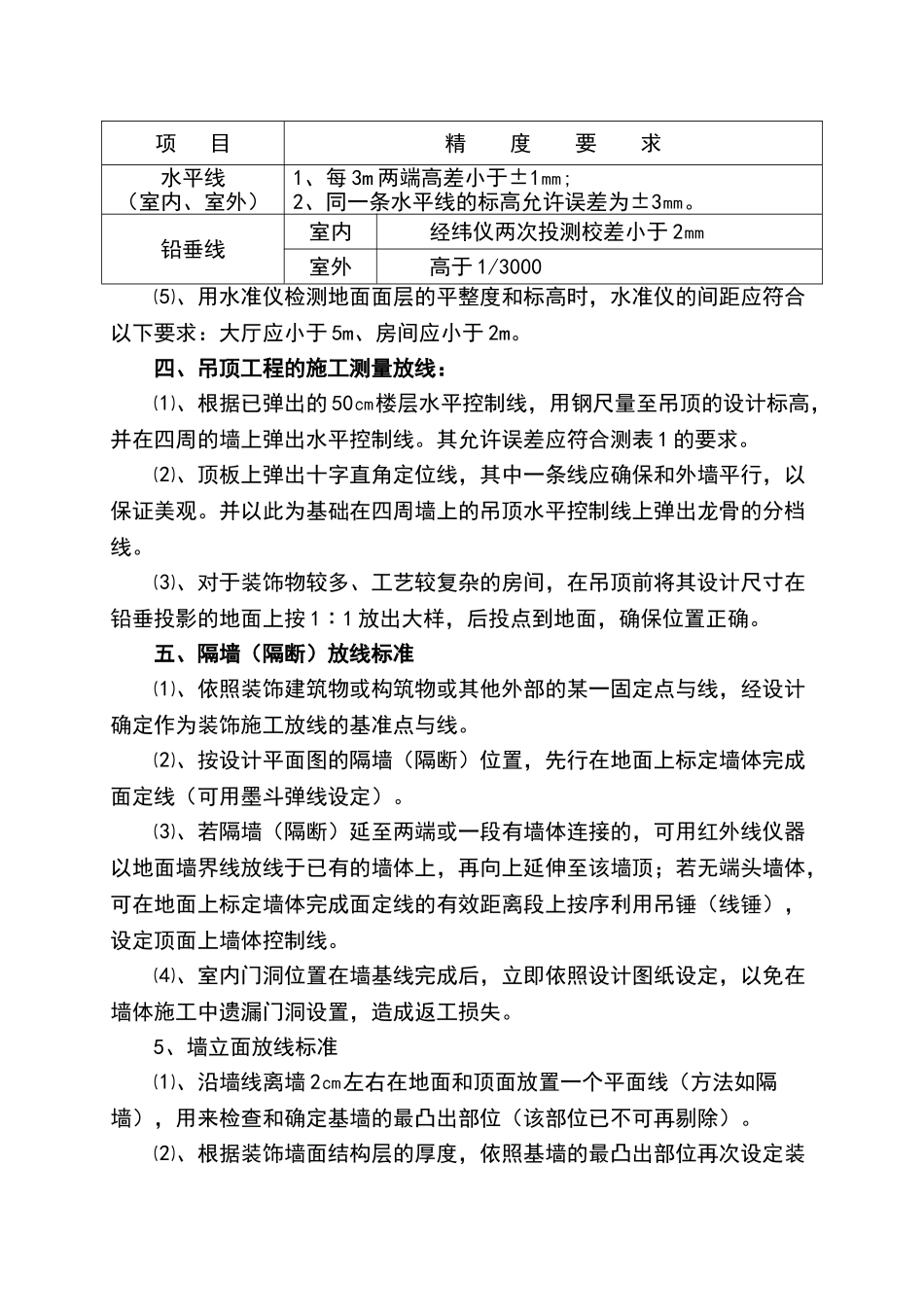

装饰装修工程测量施工方案_第3页
3/6
目 录1 工程概况................................................012 施工准备................................................023 地面工程的测量..........................................034 吊顶工程的测量.........................................045 隔墙隔断防线标准........................................056 墙面铺贴排版标准.........................................067 地面石材排版防线.........................................078 重点部位测量控制方法.....................................089 质量保证措施.............................................0910 施工测量安全及仪器管理..................................08 儿科综合楼测量放线施工方案一、工程概况: 本工程的施工测量内容主要有:对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、二次结构施工测量放线、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、地面石材排版放线、放线等。为保证装修改造工程的施工质量,做到结构安全、装修美观、甲方满意。在工程施工前应仔细、细致的做好对土建结构的检查、测量工作,了解现状,确定地面、墙面、吊顶等分部、分项工程的测量控制要点。二、施工准备:⑴、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核,允许闭合差为 ±10(N 为测站数)。⑵、测量设备的选择:配备 3 台经纬仪进行竖向控制线的投测,其中 DJ6 两台,DJ2 一台;配备 6 台水准仪,精度为 DS3;钢卷尺(50 m)3把;5 m 钢卷尺若干。所配备的测量设备均须保证在有效期内。三、、地面工程的施工测量:⑴、由于沉降等原因,首层地面标高可能与设计图纸不符,根据已校核的水准点,测设首层±标高,并以此标高为基准进行标高的竖向传递。⑵、首层各段的标高控制点为三个,以利于闭合校差。⑶、标高的传递方式采纳在楼梯间和窗口处进行传递,如图示:其允许误差见下表。层间误差±3㎜总误差±5㎜传递到各层的三个标高点应先进行校核,校差不得大于 3㎜,并取平均点引测水平线。⑷、测设 50㎝水平控制线:50㎝水平控制线的测设允许误差应符合测表 1 的要求。室内的 50㎝水平线是控制地面标高、门窗安装等项目的重要依据,在弹墨线时应注意墨线的宽度不得大于 1㎜。防止误差扩大。测表 1项 目精 度 要 求水平线(室内、室外)1、每 3m 两端高差小于±...
