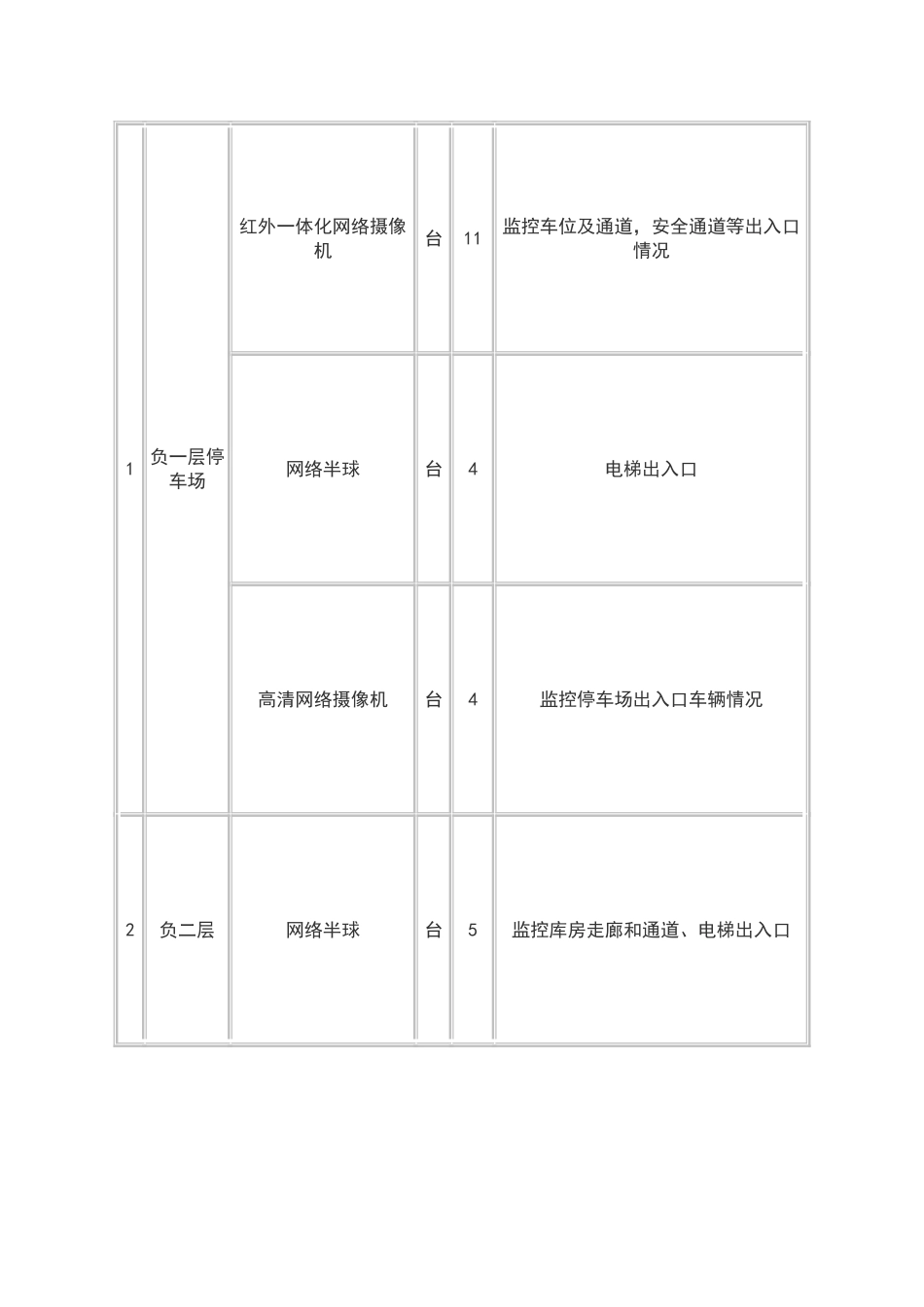

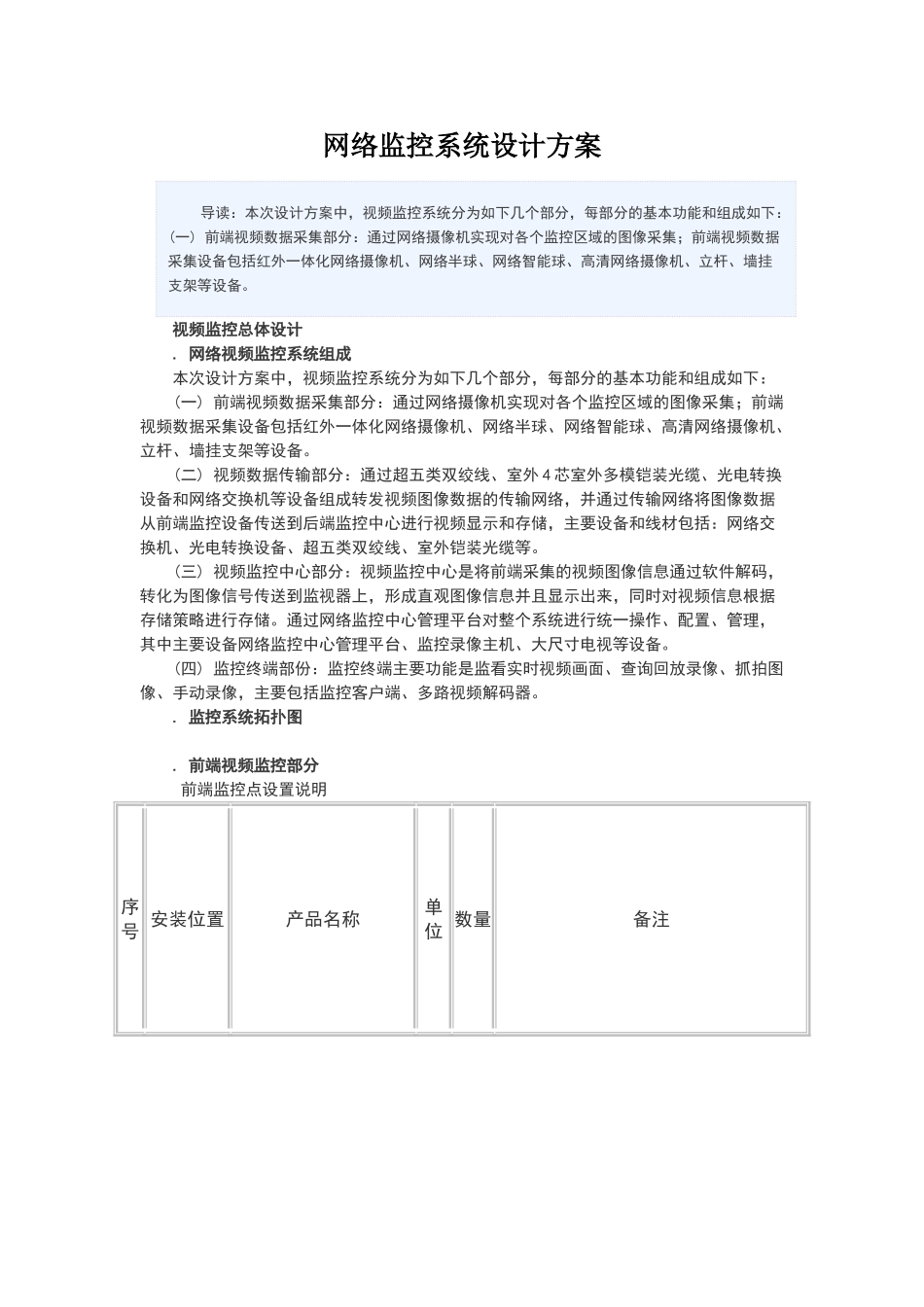

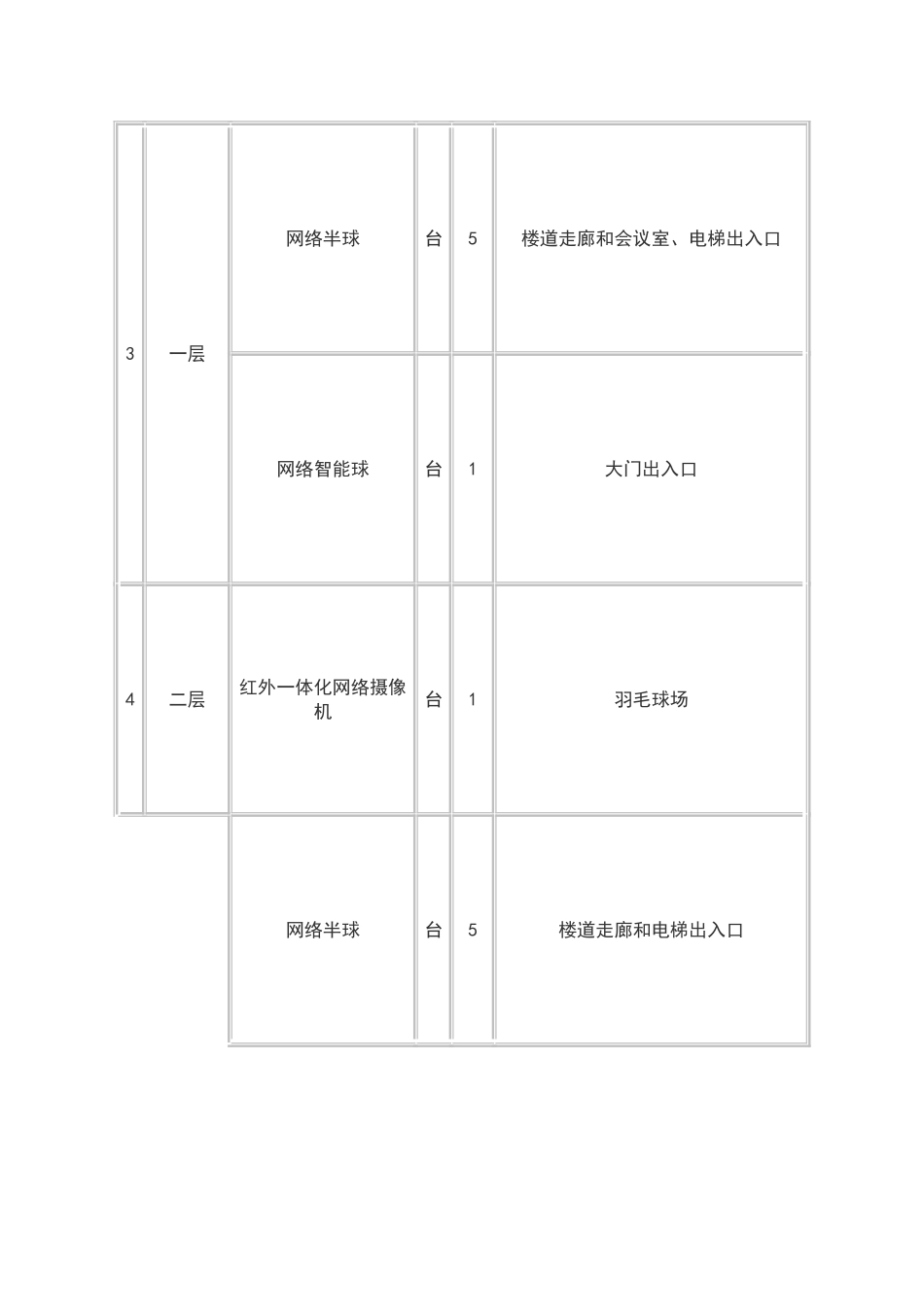

网络监控系统设计方案导读：本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下：(一) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。 视频监控总体设计 . 网络视频监控系统组成 本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下： (一) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。 (二) 视频数据传输部分：通过超五类双绞线、室外 4 芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储，主要设备和线材包括：网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。 (三) 视频监控中心部分：视频监控中心是将前端采集的视频图像信息通过软件解码，转化为图像信号传送到监视器上，形成直观图像信息并且显示出来，同时对视频信息根据存储策略进行存储。通过网络监控中心管理平台对整个系统进行统一操作、配置、管理，其中主要设备网络监控中心管理平台、监控录像主机、大尺寸电视等设备。 (四) 监控终端部份：监控终端主要功能是监看实时视频画面、查询回放录像、抓拍图像、手动录像，主要包括监控客户端、多路视频解码器。 . 监控系统拓扑图 . 前端视频监控部分 前端监控点设置说明序号 安装位置产品名称单位 数量备注1负一层停车场红外一体化网络摄像机台11监控车位及通道，安全通道等出入口情况网络半球台4电梯出入口高清网络摄像机台4监控停车场出入口车辆情况2负二层网络半球台5监控库房走廊和通道、电梯出入口3一层网络半球台5楼道走廊和会议室、电梯出入口网络智能球台1大门出入口4二层红外一体化网络摄像机台1羽毛球场网络半球台5楼道走廊和电梯出入口5三层网络半球台5楼道走廊和电梯出入口6四层网络半球台5楼道走廊和电梯出入口7五层网络半球台5楼道走廊和电梯出入口8六层网络半球台5楼道走廊和电梯出入口 前端设备组成 (一)视频数据采集设备：高清网络摄像机、红外网络摄像枪和红外网络半球等设备。 (二)辅助设备包括：安装支架、电源设备等。 .传输网络部分...
