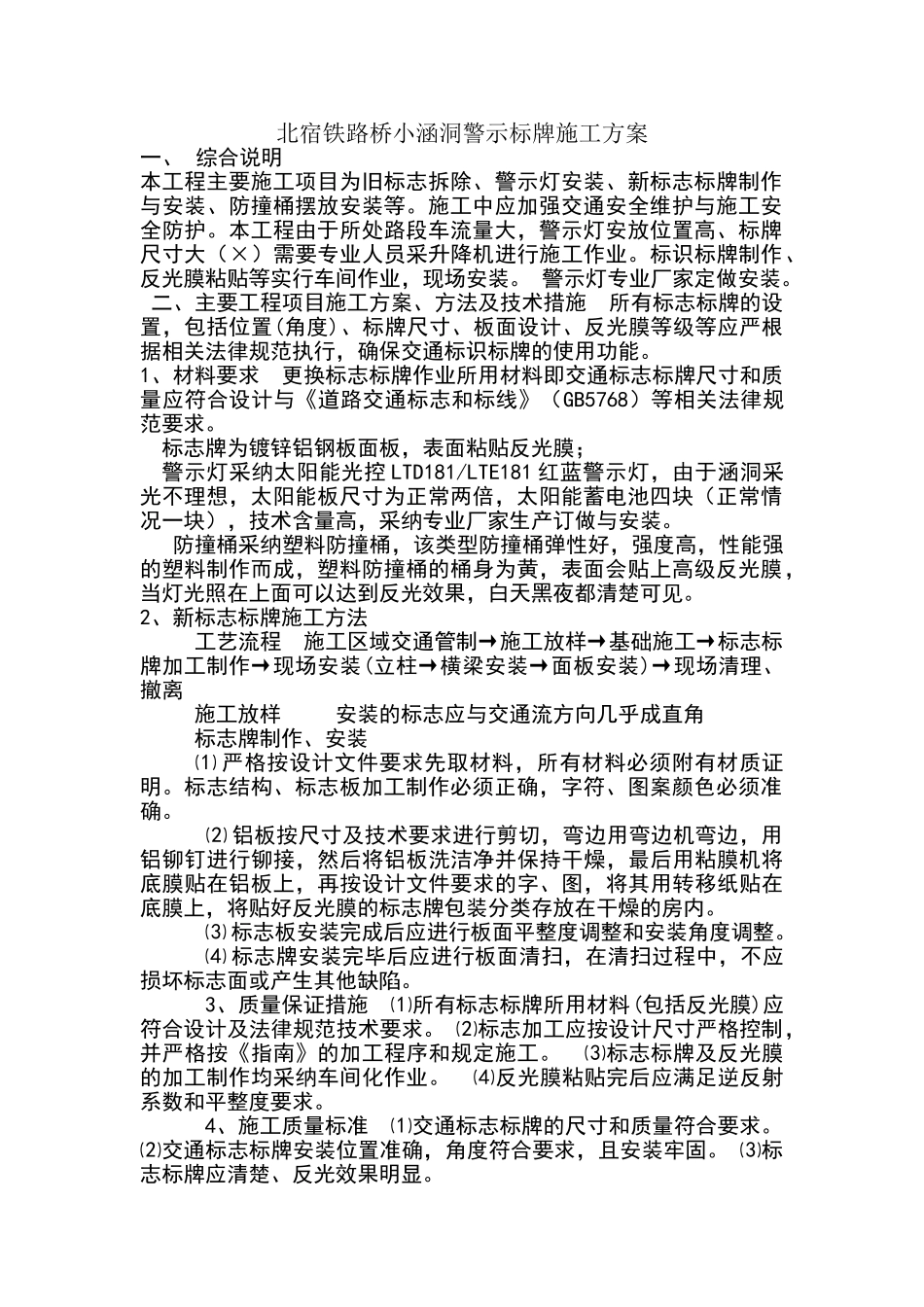

北宿铁路桥小涵洞警示标牌施工方案一、 综合说明 本工程主要施工项目为旧标志拆除、警示灯安装、新标志标牌制作与安装、防撞桶摆放安装等。施工中应加强交通安全维护与施工安全防护。本工程由于所处路段车流量大,警示灯安放位置高、标牌尺寸大(×)需要专业人员采升降机进行施工作业。标识标牌制作、反光膜粘贴等实行车间作业,现场安装。 警示灯专业厂家定做安装。 二、主要工程项目施工方案、方法及技术措施 所有标志标牌的设置,包括位置(角度)、标牌尺寸、板面设计、反光膜等级等应严根据相关法律规范执行,确保交通标识标牌的使用功能。 1、材料要求 更换标志标牌作业所用材料即交通标志标牌尺寸和质量应符合设计与《道路交通标志和标线》(GB5768)等相关法律规范要求。标志牌为镀锌铝钢板面板,表面粘贴反光膜;警示灯采纳太阳能光控 LTD181/LTE181 红蓝警示灯,由于涵洞采光不理想,太阳能板尺寸为正常两倍,太阳能蓄电池四块(正常情况一块),技术含量高,采纳专业厂家生产订做与安装。 防撞桶采纳塑料防撞桶,该类型防撞桶弹性好,强度高,性能强的塑料制作而成,塑料防撞桶的桶身为黄,表面会贴上高级反光膜,当灯光照在上面可以达到反光效果,白天黑夜都清楚可见。2、新标志标牌施工方法 工艺流程 施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离 施工放样 安装的标志应与交通流方向几乎成直角 标志牌制作、安装 ⑴ 严格按设计文件要求先取材料,所有材料必须附有材质证明。标志结构、标志板加工制作必须正确,字符、图案颜色必须准确。 ⑵ 铝板按尺寸及技术要求进行剪切,弯边用弯边机弯边,用铝铆钉进行铆接,然后将铝板洗洁净并保持干燥,最后用粘膜机将底膜贴在铝板上,再按设计文件要求的字、图,将其用转移纸贴在底膜上,将贴好反光膜的标志牌包装分类存放在干燥的房内。 ⑶ 标志板安装完成后应进行板面平整度调整和安装角度调整。⑷ 标志牌安装完毕后应进行板面清扫,在清扫过程中,不应损坏标志面或产生其他缺陷。 3、质量保证措施 ⑴所有标志标牌所用材料(包括反光膜)应符合设计及法律规范技术要求。 ⑵标志加工应按设计尺寸严格控制,并严格按《指南》的加工程序和规定施工。 ⑶标志标牌及反光膜的加工制作均采纳车间化作业。 ⑷反光膜粘贴完后应满足逆反射系数和平整度要求。 4、施工质量标准 ⑴交通标志标牌的尺寸和质量符...
