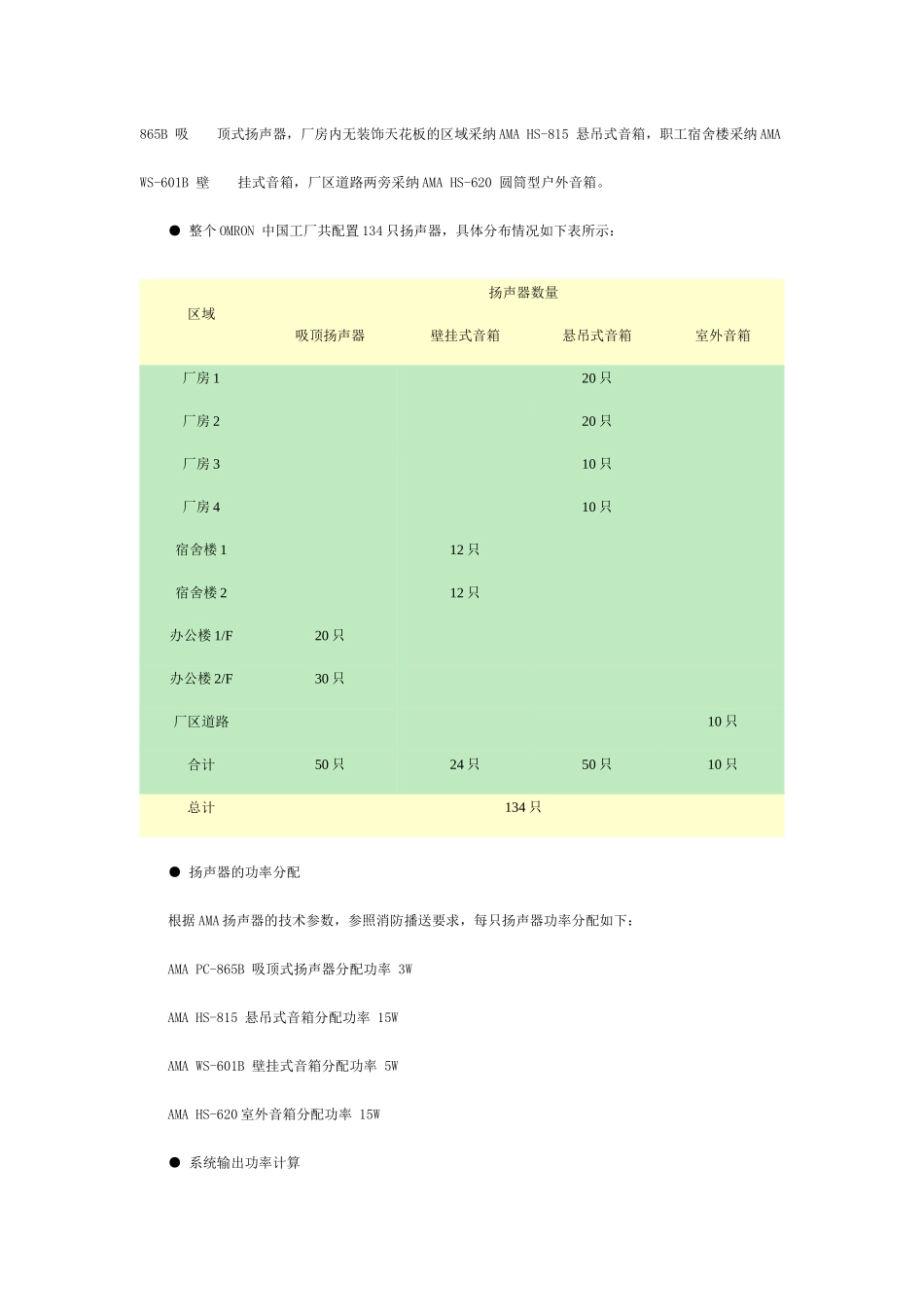

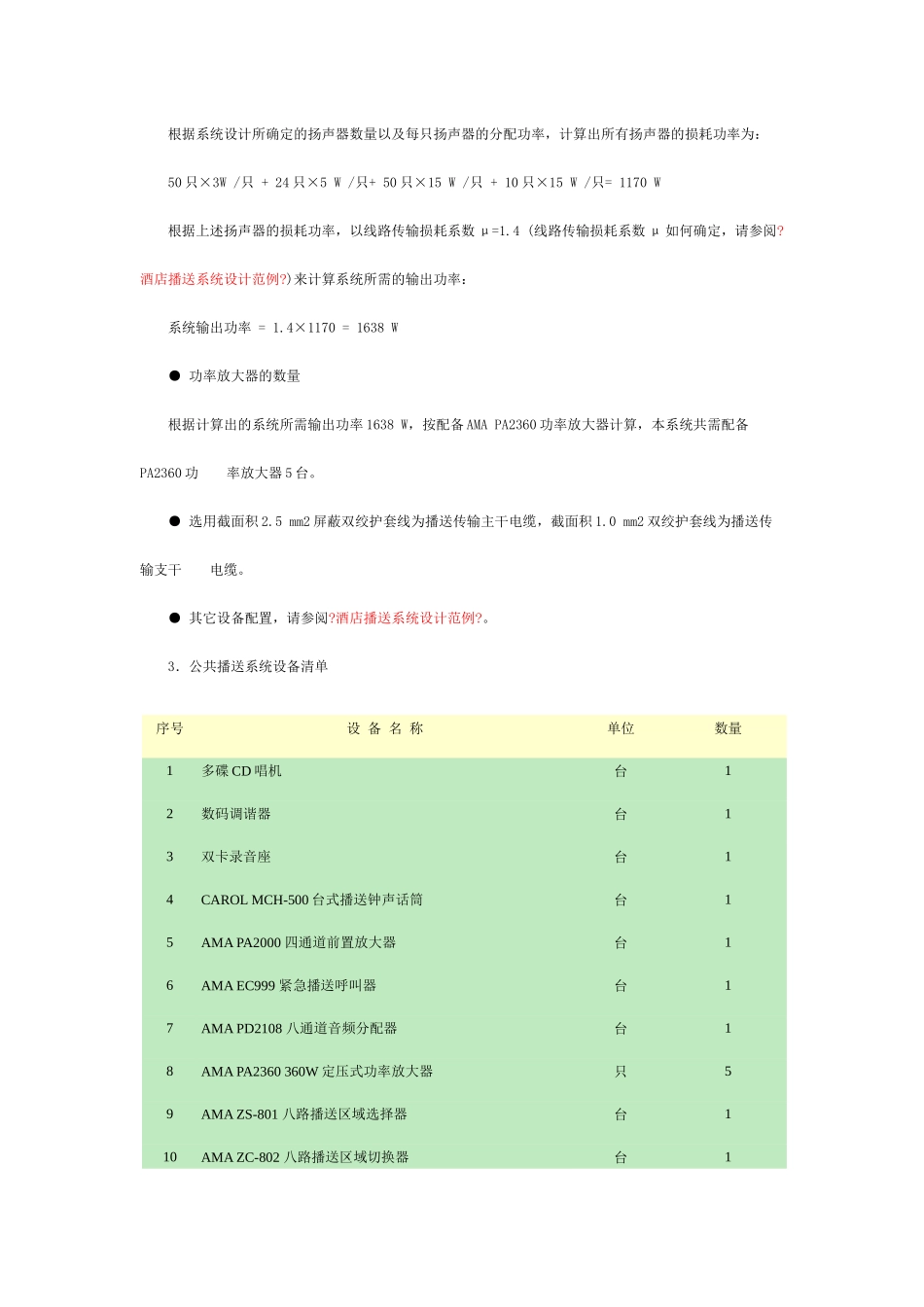

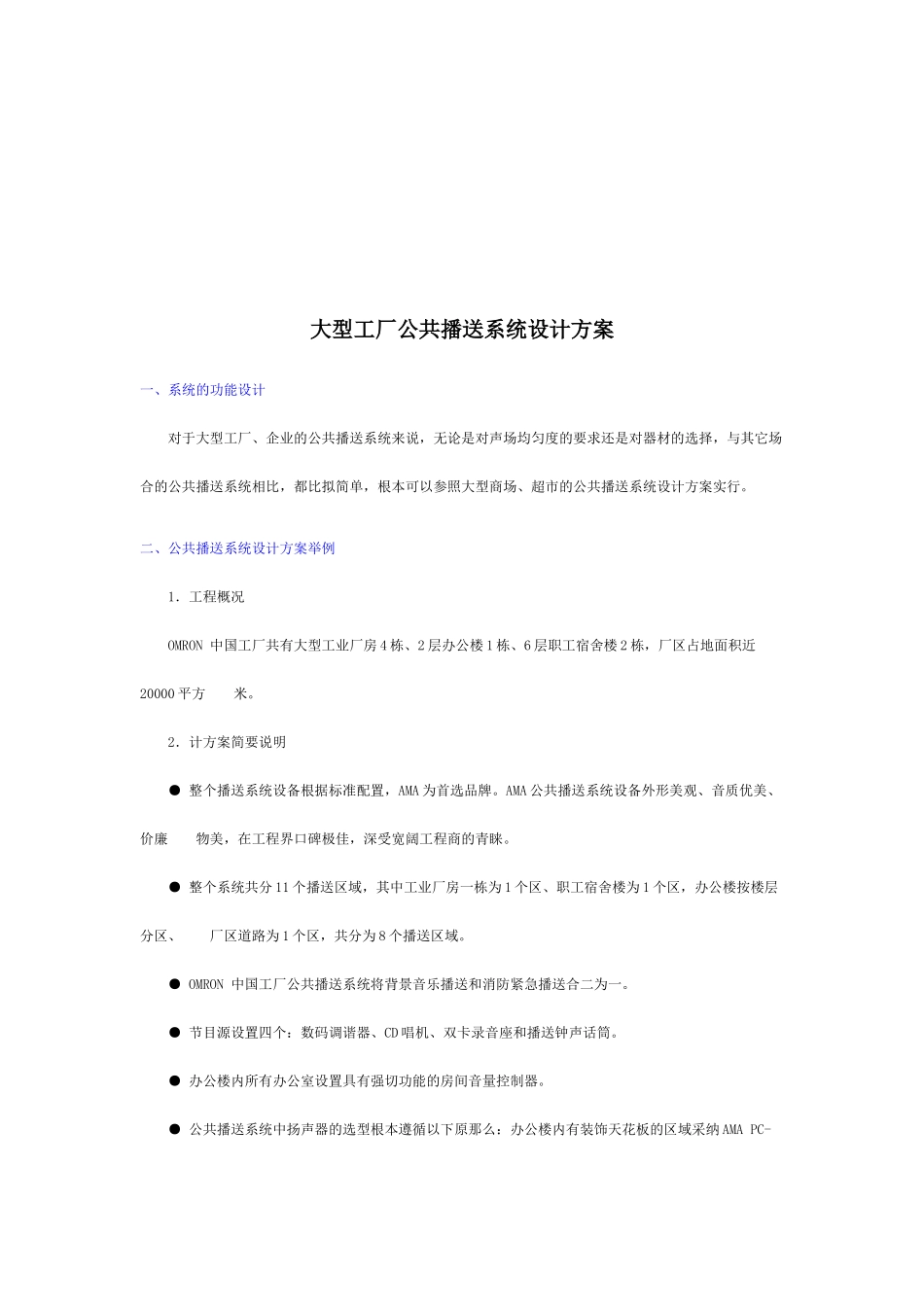

大型工厂公共播送系统设计方案一、系统的功能设计 对于大型工厂、企业的公共播送系统来说，无论是对声场均匀度的要求还是对器材的选择，与其它场合的公共播送系统相比，都比拟简单，根本可以参照大型商场、超市的公共播送系统设计方案实行。二、公共播送系统设计方案举例 1．工程概况 OMRON 中国工厂共有大型工业厂房 4 栋、2 层办公楼 1 栋、6 层职工宿舍楼 2 栋，厂区占地面积近20000 平方 米。 2．计方案简要说明 ● 整个播送系统设备根据标准配置，AMA 为首选品牌。AMA 公共播送系统设备外形美观、音质优美、价廉 物美，在工程界口碑极佳，深受宽阔工程商的青睐。 ● 整个系统共分 11 个播送区域，其中工业厂房一栋为 1 个区、职工宿舍楼为 1 个区，办公楼按楼层分区、 厂区道路为 1 个区，共分为 8 个播送区域。 ● OMRON 中国工厂公共播送系统将背景音乐播送和消防紧急播送合二为一。 ● 节目源设置四个：数码调谐器、CD 唱机、双卡录音座和播送钟声话筒。 ● 办公楼内所有办公室设置具有强切功能的房间音量控制器。 ● 公共播送系统中扬声器的选型根本遵循以下原那么：办公楼内有装饰天花板的区域采纳 AMA PC-865B 吸 顶式扬声器，厂房内无装饰天花板的区域采纳 AMA HS-815 悬吊式音箱，职工宿舍楼采纳 AMA WS-601B 壁 挂式音箱，厂区道路两旁采纳 AMA HS-620 圆筒型户外音箱。 ● 整个 OMRON 中国工厂共配置 134 只扬声器，具体分布情况如下表所示：区域扬声器数量吸顶扬声器壁挂式音箱悬吊式音箱室外音箱厂房 1 20 只 厂房 2 20 只 厂房 3 10 只 厂房 4 10 只 宿舍楼 1 12 只 宿舍楼 2 12 只 办公楼 1/F20 只 办公楼 2/F30 只 厂区道路 10 只合计50 只24 只50 只10 只总计134 只 ● 扬声器的功率分配 根据 AMA 扬声器的技术参数，参照消防播送要求，每只扬声器功率分配如下： AMA PC-865B 吸顶式扬声器分配功率 3W AMA HS-815 悬吊式音箱分配功率 15W AMA WS-601B 壁挂式音箱分配功率 5W AMA HS-620 室外音箱分配功率 15W ● 系统输出功率计算 根据系统设计所确定的扬声器数量以及每只扬声器的分配功率，计算出所有扬声器的损耗功率为： 50 只×3W /只 + 24 只×5 W /只+ 50 只×15 W /只 + 10 只×15 W /只= 1170 W 根据上述扬声器的损耗功率，以线路传输损耗系数 μ=1.4 (线路传...
