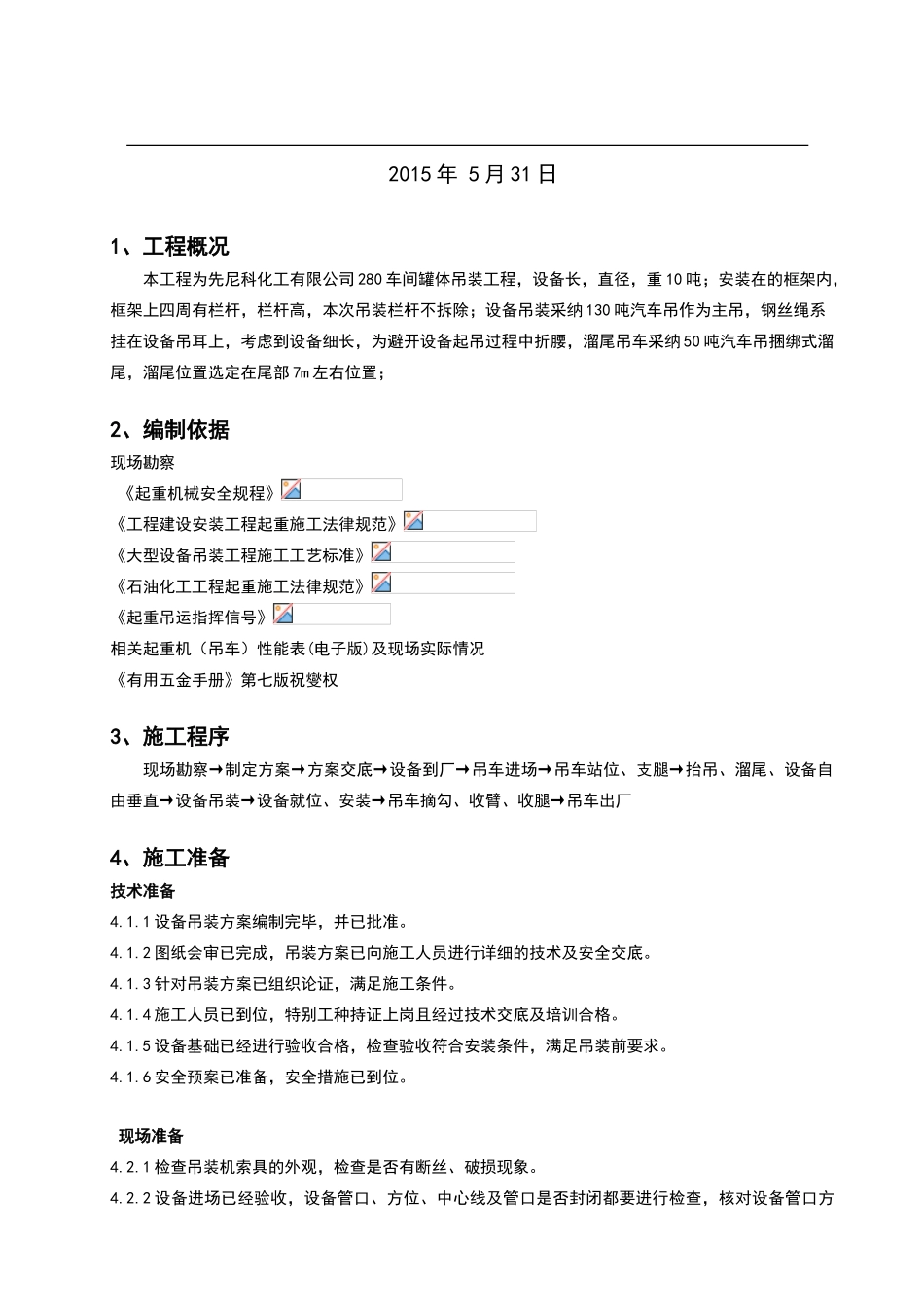

先尼科化工有限公司 280 车间罐体吊装 工程吊装方案会签：批准：审核：编制： № 2015 年 5 月 31 日1、工程概况本工程为先尼科化工有限公司 280 车间罐体吊装工程，设备长，直径，重 10 吨；安装在的框架内，框架上四周有栏杆，栏杆高，本次吊装栏杆不拆除；设备吊装采纳 130 吨汽车吊作为主吊，钢丝绳系挂在设备吊耳上，考虑到设备细长，为避开设备起吊过程中折腰，溜尾吊车采纳 50 吨汽车吊捆绑式溜尾，溜尾位置选定在尾部 7m 左右位置；2、编制依据现场勘察 《起重机械安全规程》《工程建设安装工程起重施工法律规范》《大型设备吊装工程施工工艺标准》《石油化工工程起重施工法律规范》《起重吊运指挥信号》相关起重机（吊车）性能表(电子版)及现场实际情况《有用五金手册》第七版祝燮权3、施工程序现场勘察→制定方案→方案交底→设备到厂→吊车进场→吊车站位、支腿→抬吊、溜尾、设备自由垂直→设备吊装→设备就位、安装→吊车摘勾、收臂、收腿→吊车出厂4、施工准备技术准备4.1.1 设备吊装方案编制完毕，并已批准。4.1.2 图纸会审已完成，吊装方案已向施工人员进行详细的技术及安全交底。4.1.3 针对吊装方案已组织论证，满足施工条件。4.1.4 施工人员已到位，特别工种持证上岗且经过技术交底及培训合格。4.1.5 设备基础已经进行验收合格，检查验收符合安装条件，满足吊装前要求。4.1.6 安全预案已准备，安全措施已到位。 现场准备4.2.1 检查吊装机索具的外观，检查是否有断丝、破损现象。4.2.2 设备进场已经验收，设备管口、方位、中心线及管口是否封闭都要进行检查，核对设备管口方位、接管型式、材质、规格型号是否与工艺图纸相吻合，合格后才能进行吊装。4.2.3 吊装区域场地已经平整，四周障碍物已经处理，地面已经硬化，四周障碍物已经清理，地耐力达到要求，吊车路基板已经根据方案要求进行铺设。4.2.4 被吊设备上所有施工杂物已清除，需要带上的附件已经安装并固定可靠。4.2.5 气象条件符合吊装要求，即风力在 5 级以下，天气良好。5、施工方法及技术措施设备吊装方法采纳双吊车抬送法进行吊装，主吊车提升头部，溜尾吊车抬送设备尾部，将设备从水平状态吊装到垂直状态，施工步骤如下：主吊车进场站位至指定位置→设备进场运输至指定位置→溜尾吊车站位至指定位置→设备进行吊装前再次检查→设置主吊装绳索具及溜尾绳索具→进行吊装各项工作联合检查→完成吊装前各项程序→主、辅吊车同时分级提...
