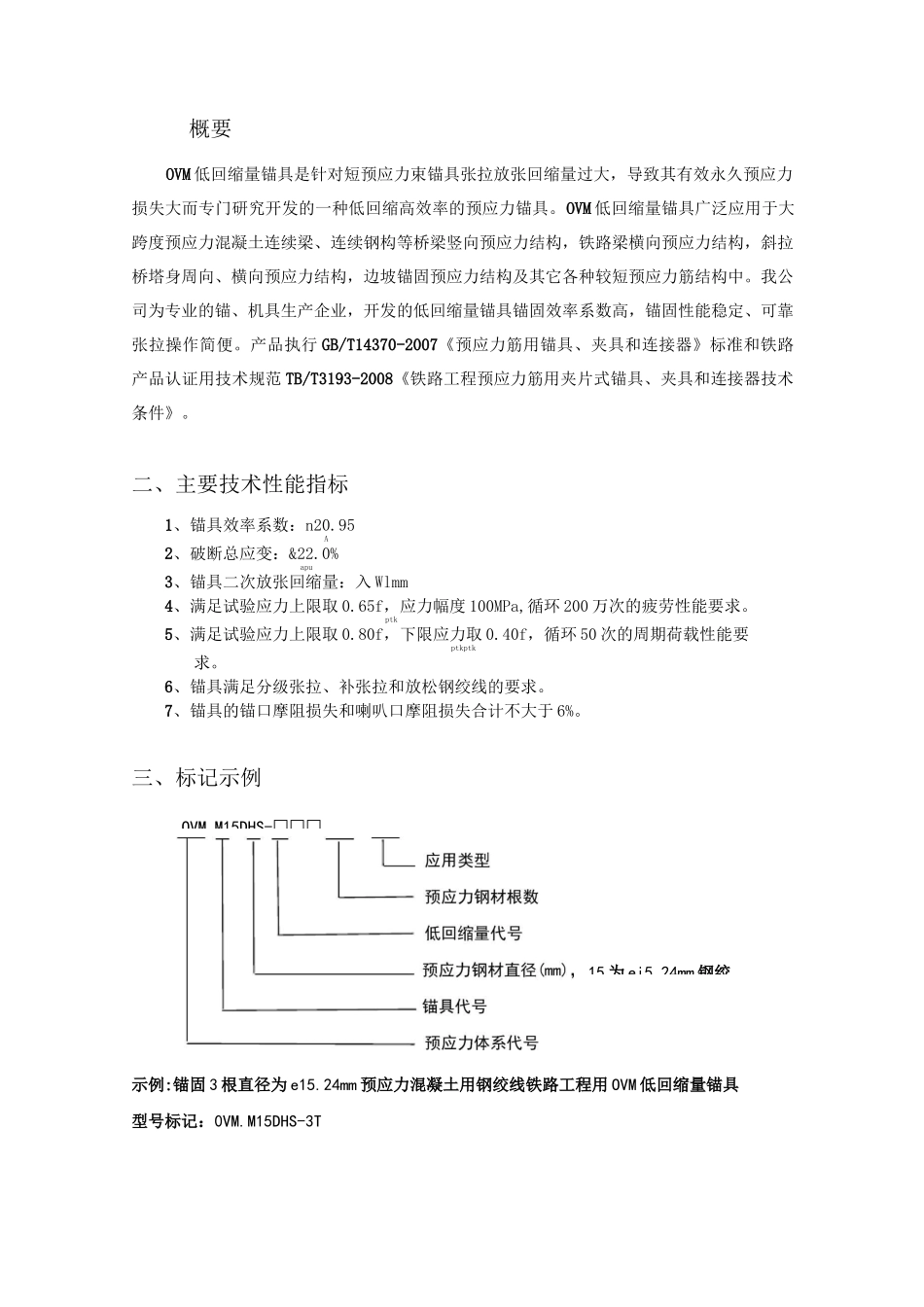

OVM 钢绞线低回缩量锚固体系柳州欧维姆机械股份有限公司目一、概要二、主要技术性能指标三、标志示例四、结构及参数五、施工工艺OVM.M15DHS-□□□15 为 ei5.24mm 钢绞概要OVM 低回缩量锚具是针对短预应力束锚具张拉放张回缩量过大,导致其有效永久预应力损失大而专门研究开发的一种低回缩高效率的预应力锚具。OVM 低回缩量锚具广泛应用于大跨度预应力混凝土连续梁、连续钢构等桥梁竖向预应力结构,铁路梁横向预应力结构,斜拉桥塔身周向、横向预应力结构,边坡锚固预应力结构及其它各种较短预应力筋结构中。我公司为专业的锚、机具生产企业,开发的低回缩量锚具锚固效率系数高,锚固性能稳定、可靠张拉操作简便。产品执行 GB/T14370-2007《预应力筋用锚具、夹具和连接器》标准和铁路产品认证用技术规范 TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》。二、主要技术性能指标1、锚具效率系数:n20.95A2、破断总应变:&22.0%apu3、锚具二次放张回缩量:入 Wlmm4、满足试验应力上限取 0.65f,应力幅度 100MPa,循环 200 万次的疲劳性能要求。ptk5、满足试验应力上限取 0.80f,下限应力取 0.40f,循环 50 次的周期荷载性能要ptkptk求。6、锚具满足分级张拉、补张拉和放松钢绞线的要求。7、锚具的锚口摩阻损失和喇叭口摩阻损失合计不大于 6%。三、标记示例示例:锚固 3 根直径为 e15.24mm 预应力混凝土用钢绞线铁路工程用 OVM 低回缩量锚具型号标记:0VM.M15DHS-3T四、结构及参数1、OVM.M15DHS 低回缩量锚具(张拉端)结构及尺寸参数/A图 1 低回缩量锚具结构图(张拉端)低回缩量锚具(张拉端)由工作夹片、工作锚板、螺母、锚垫板和螺旋筋组成,见图1。螺母通过内螺纹与工作锚板外螺纹相连。锚垫板和螺旋筋做为锚下承载件,在预制结构时埋入混凝土中。低回缩量锚具通过第二次张拉、螺母锚固达到低回缩的目的。低回缩量锚具(张拉端)尺寸参数见表 1。表 1OVM.M15DHS 低回缩量锚具(张拉端)尺寸参数单位:mm锚具规格工作锚板螺母锚垫板波纹管螺旋筋D1L1D2L2①AXBD3(内径)①G①GINOVM.M15DHS-1TM50X358①623080X80X614①80①6304OVM.M15DHS-2TM86X358①10230①145X8045①115①6404OVM.M15DHS-3TM91X358①11030①150X8050①130①8504OVM.M15DHS-4TM102X358①12030①160X12555①140①10504OVM.M15DHS-5TM115X358①14030①180X13055①155①10504OVM.M15DHS-6TM126X358①15530①195X16070①172①1250...
