海上风电海缆敷设施工方案

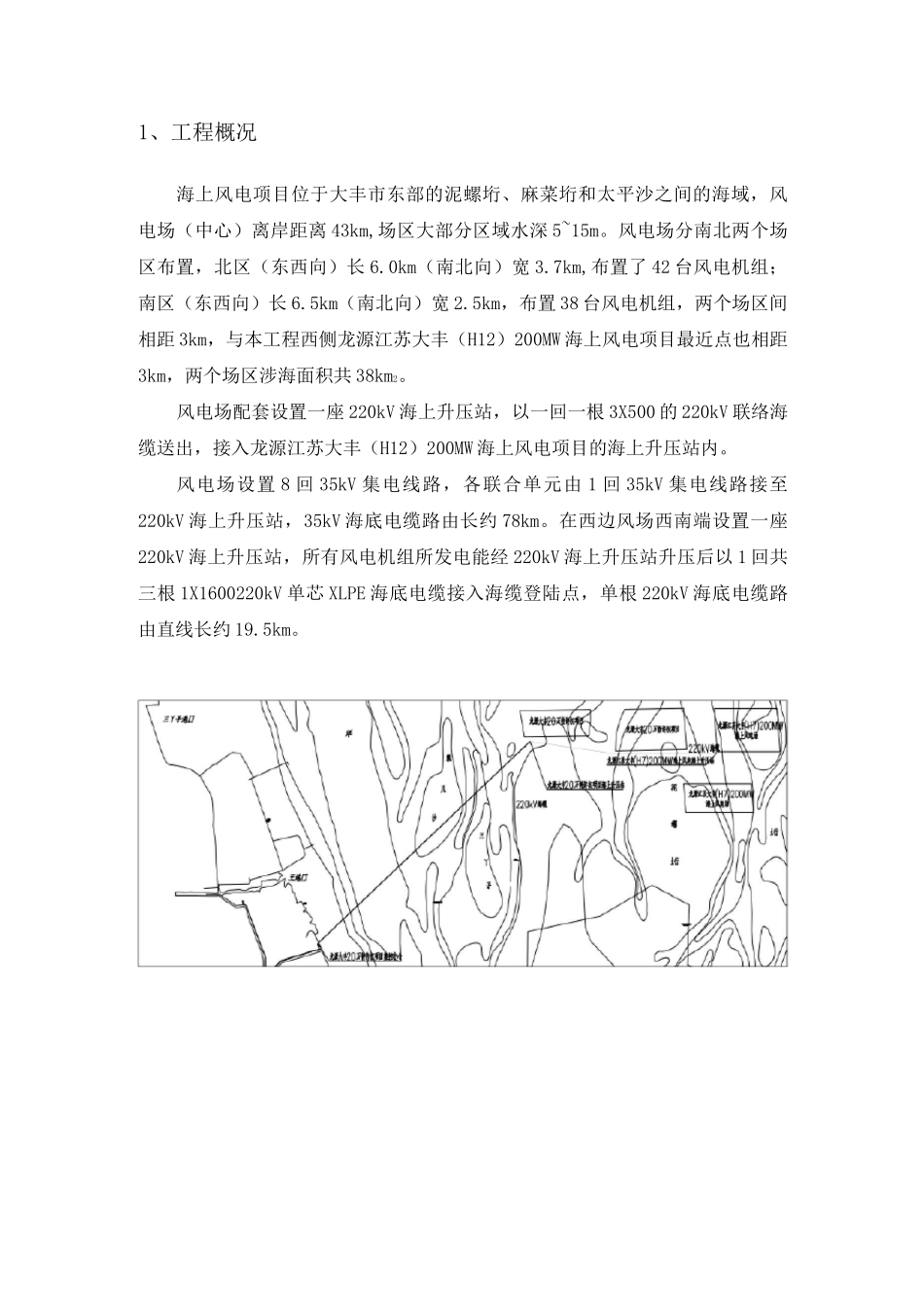

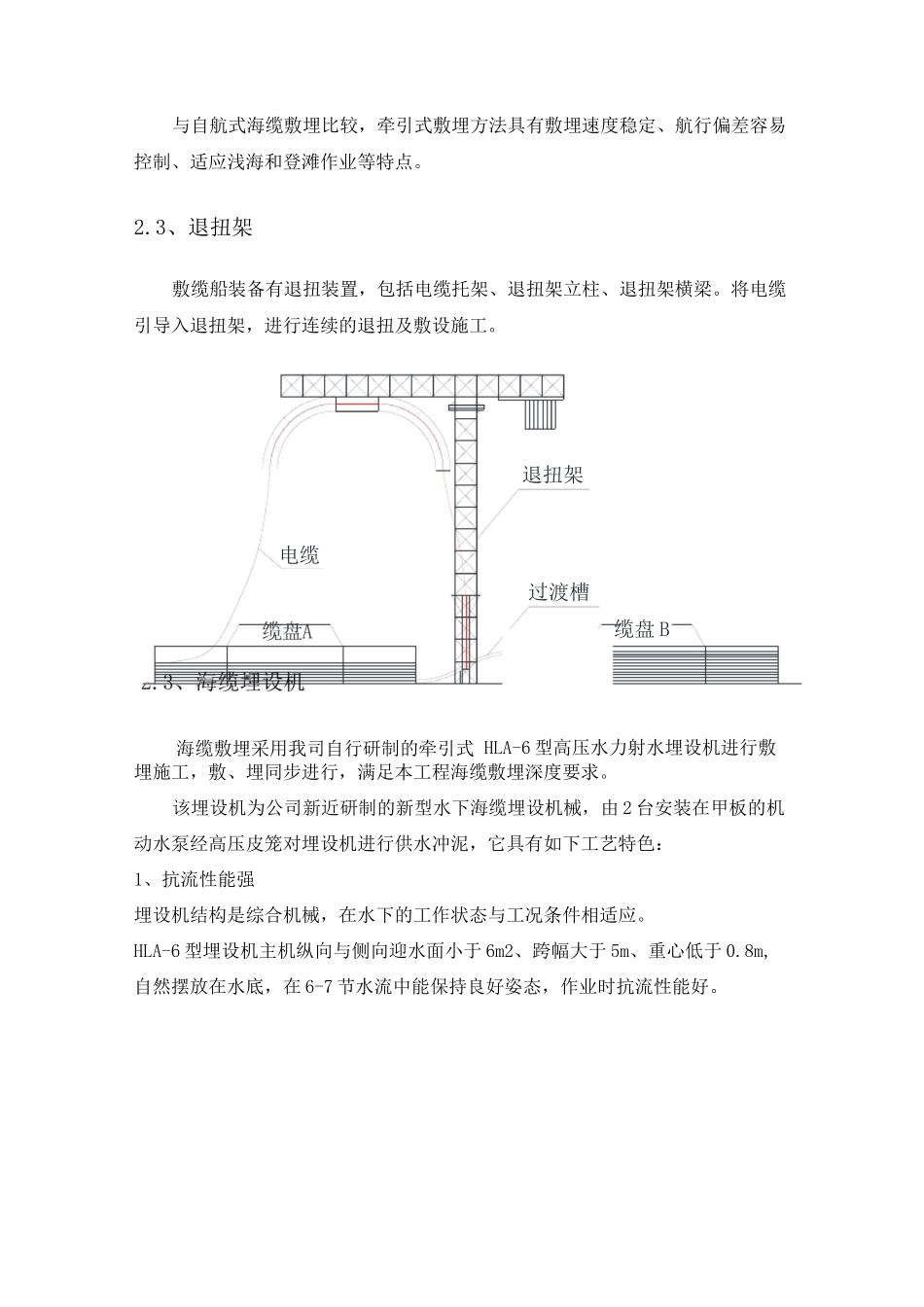

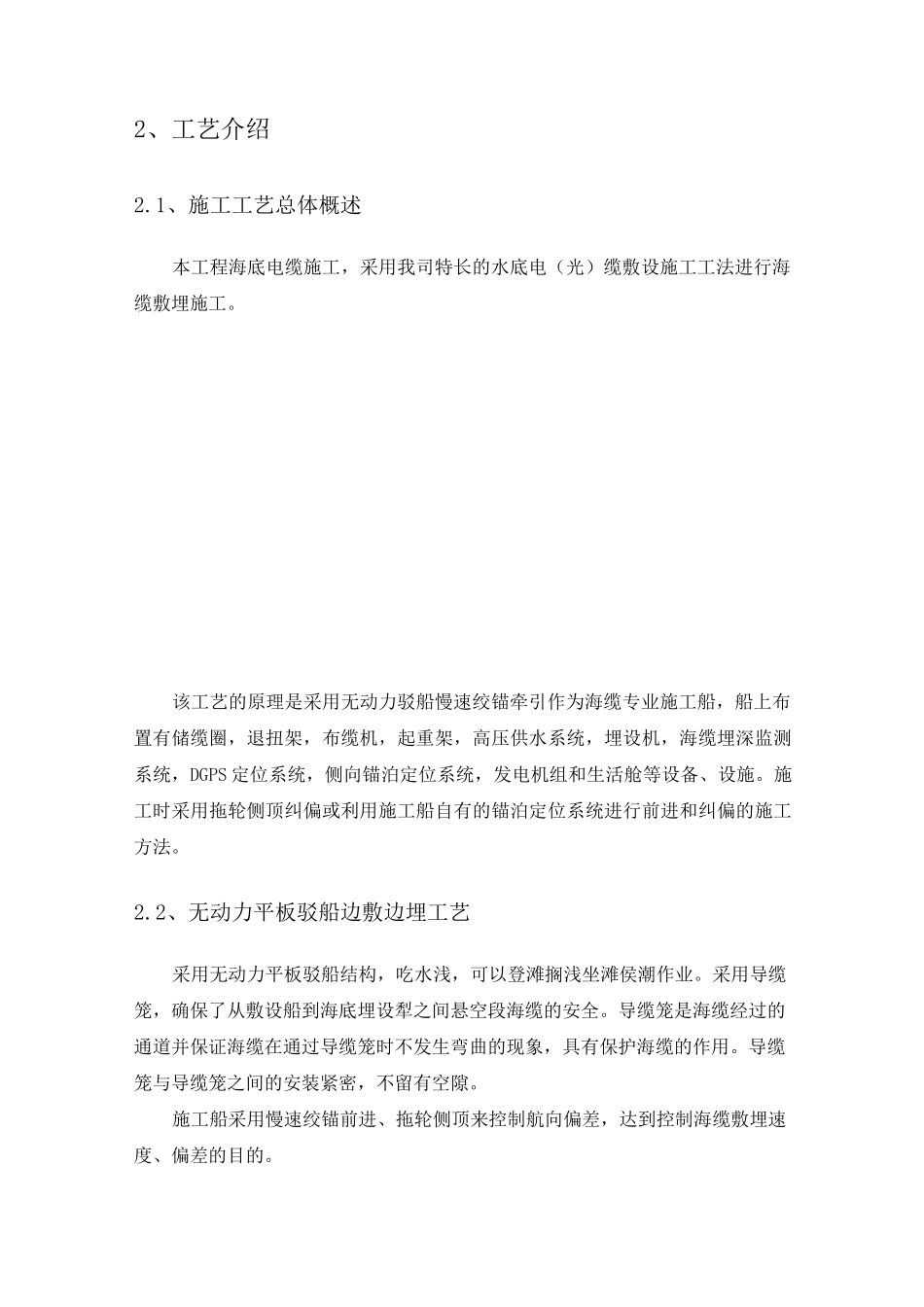

1、工程概况海上风电项目位于大丰市东部的泥螺垳、麻菜垳和太平沙之间的海域，风电场（中心）离岸距离 43km,场区大部分区域水深 5~15m。风电场分南北两个场区布置，北区（东西向）长 6.0km（南北向）宽 3.7km,布置了 42 台风电机组；南区（东西向）长 6.5km（南北向）宽 2.5km，布置 38 台风电机组，两个场区间相距 3km，与本工程西侧龙源江苏大丰（H12）200MW 海上风电项目最近点也相距3km，两个场区涉海面积共 38km2。风电场配套设置一座 220kV 海上升压站，以一回一根 3X500 的 220kV 联络海缆送出，接入龙源江苏大丰（H12）200MW 海上风电项目的海上升压站内。风电场设置 8 回 35kV 集电线路，各联合单元由 1 回 35kV 集电线路接至220kV 海上升压站，35kV 海底电缆路由长约 78km。在西边风场西南端设置一座220kV 海上升压站，所有风电机组所发电能经 220kV 海上升压站升压后以 1 回共三根 1X1600220kV 单芯 XLPE 海底电缆接入海缆登陆点，单根 220kV 海底电缆路由直线长约 19.5km。2、工艺介绍2.1、施工工艺总体概述本工程海底电缆施工，采用我司特长的水底电（光）缆敷设施工工法进行海缆敷埋施工。该工艺的原理是采用无动力驳船慢速绞锚牵引作为海缆专业施工船，船上布置有储缆圈，退扭架，布缆机，起重架，高压供水系统，埋设机，海缆埋深监测系统，DGPS 定位系统，侧向锚泊定位系统，发电机组和生活舱等设备、设施。施工时采用拖轮侧顶纠偏或利用施工船自有的锚泊定位系统进行前进和纠偏的施工方法。2.2、无动力平板驳船边敷边埋工艺采用无动力平板驳船结构，吃水浅，可以登滩搁浅坐滩侯潮作业。采用导缆笼，确保了从敷设船到海底埋设犁之间悬空段海缆的安全。导缆笼是海缆经过的通道并保证海缆在通过导缆笼时不发生弯曲的现象，具有保护海缆的作用。导缆笼与导缆笼之间的安装紧密，不留有空隙。施工船采用慢速绞锚前进、拖轮侧顶来控制航向偏差，达到控制海缆敷埋速度、偏差的目的。与自航式海缆敷埋比较，牵引式敷埋方法具有敷埋速度稳定、航行偏差容易控制、适应浅海和登滩作业等特点。2.3、退扭架敷缆船装备有退扭装置，包括电缆托架、退扭架立柱、退扭架横梁。将电缆引导入退扭架，进行连续的退扭及敷设施工。退扭架电缆过渡槽缆盘 B埋施工，敷、埋同步进行，满足本工程海缆敷埋深度要求。该埋设机为公司新近研制的新型水下海缆埋设机械，由 2 台安装在甲板的机动水泵经高压皮笼对埋...
