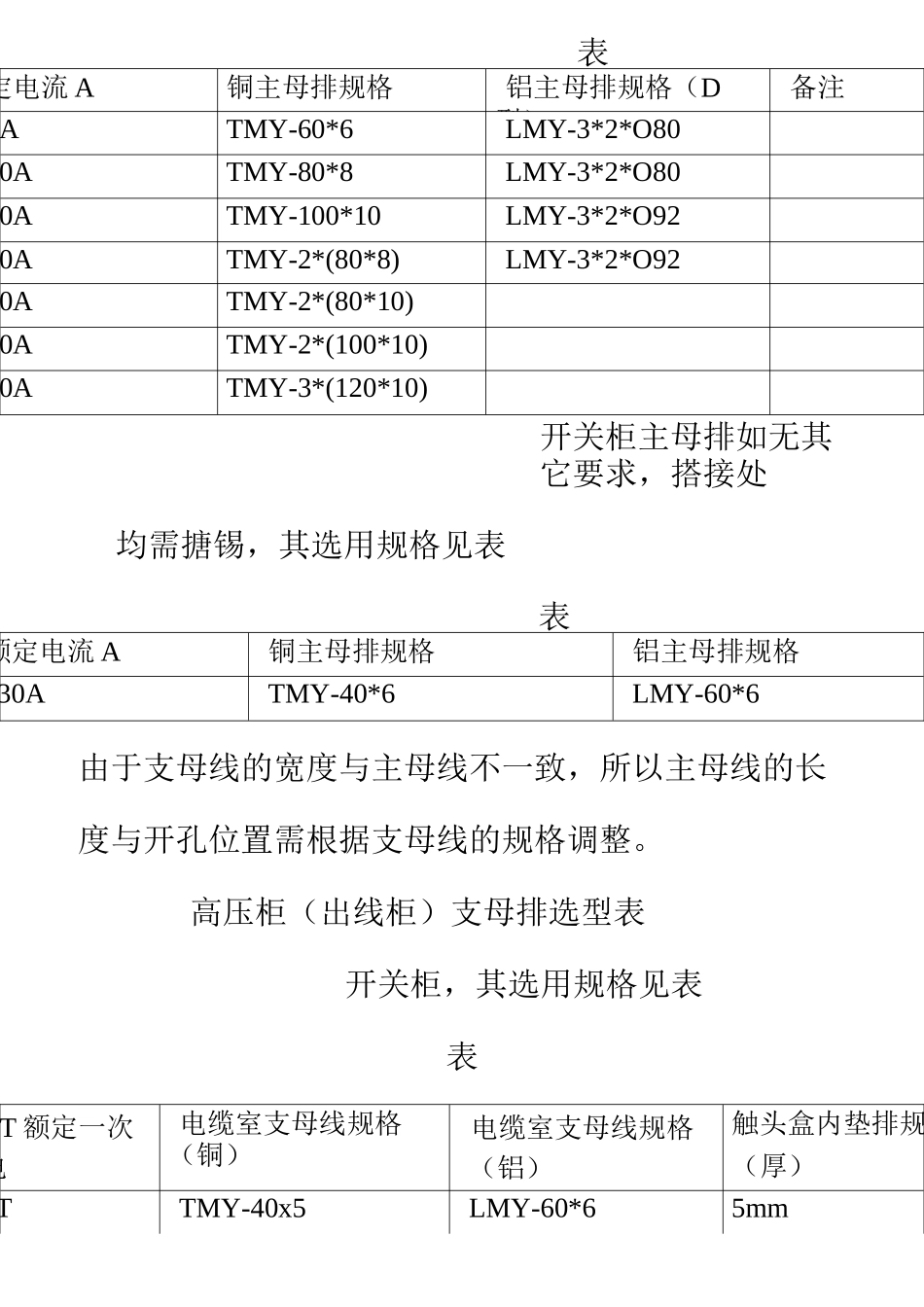

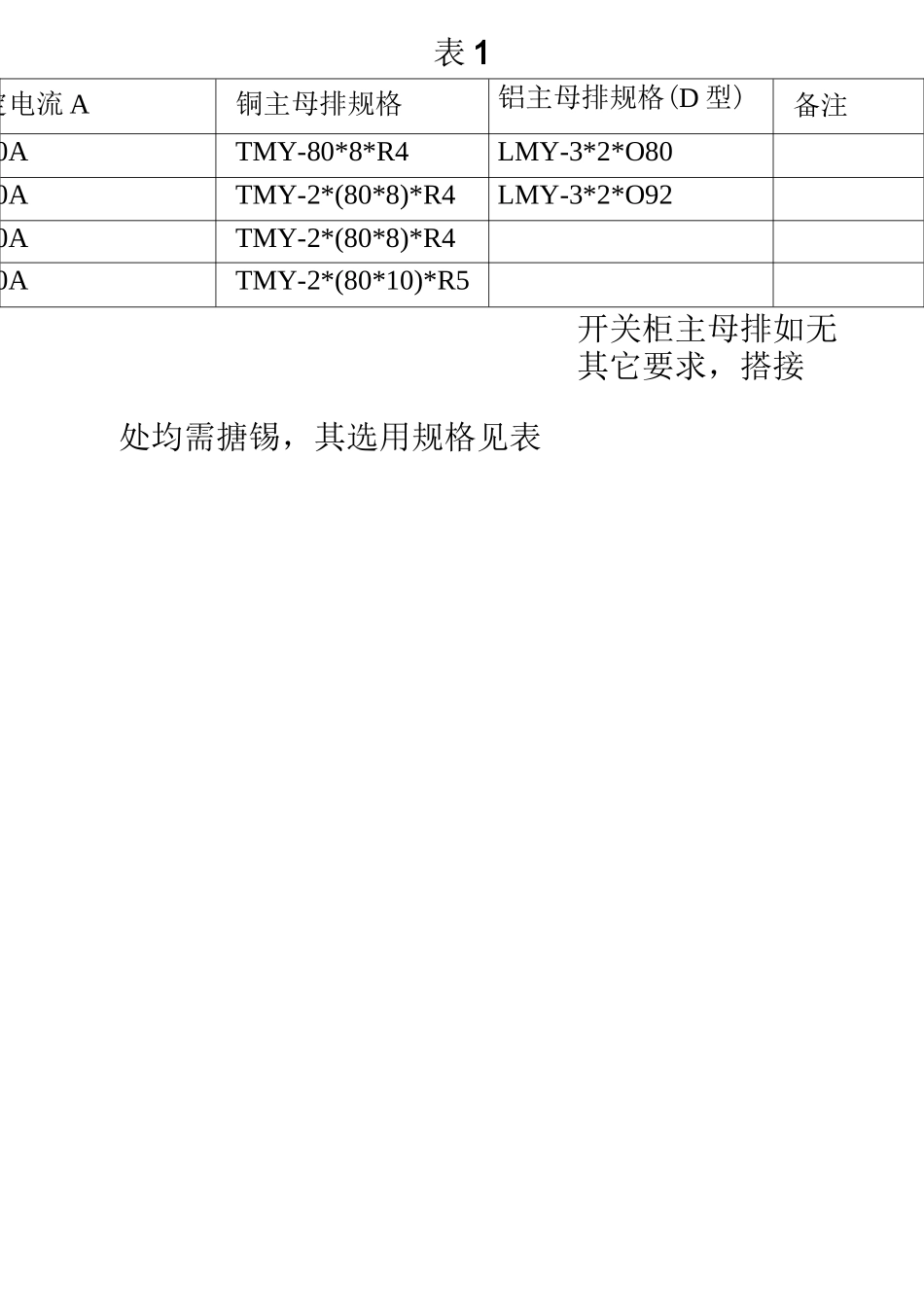

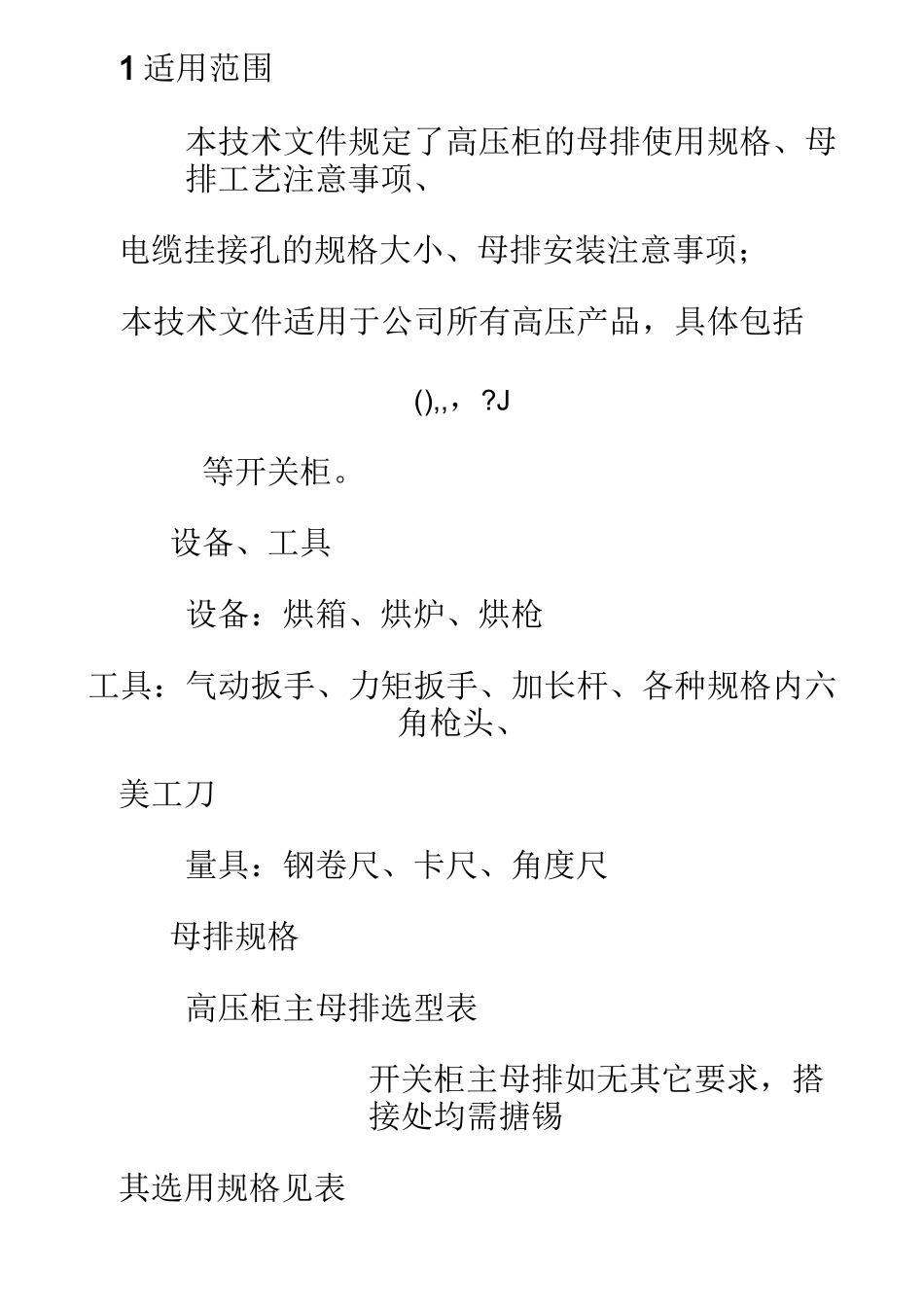

1 适用范围本技术文件规定了高压柜的母排使用规格、母排工艺注意事项、电缆挂接孔的规格大小、母排安装注意事项；本技术文件适用于公司所有高压产品，具体包括(),,，?J等开关柜。设备、工具设备：烘箱、烘炉、烘枪工具：气动扳手、力矩扳手、加长杆、各种规格内六角枪头、美工刀量具：钢卷尺、卡尺、角度尺母排规格高压柜主母排选型表开关柜主母排如无其它要求，搭接处均需搪锡其选用规格见表表 1额定电流 A铜主母排规格铝主母排规格(D 型)备注1250ATMY-80*8*R4LMY-3*2*O801600ATMY-2*(80*8)*R4LMY-3*2*O922000ATMY-2*(80*8)*R42500ATMY-2*(80*10)*R5开关柜主母排如无其它要求，搭接处均需搪锡，其选用规格见表表额定电流 A铜主母排规格铝主母排规格（D型）备注630ATMY-60*6LMY-3*2*O801250ATMY-80*8LMY-3*2*O801600ATMY-100*10LMY-3*2*O922000ATMY-2*(80*8)LMY-3*2*O922500ATMY-2*(80*10)3150ATMY-2*(100*10)4000ATMY-3*(120*10)开关柜主母排如无其它要求，搭接处均需搪锡，其选用规格见表表额定电流 A铜主母排规格铝主母排规格630ATMY-40*6LMY-60*6由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。高压柜（出线柜）支母排选型表开关柜，其选用规格见表表CT 额定一次电电缆室支母线规格（铜）电缆室支母线规格（铝）触头盒内垫排规格（厚）PTTMY-40x5LMY-60*65mm连接传感器用TMY-40x4LMY-30*6排 0A 及以下TMY-50x65mm800ATMY-60x65mm1000ATMY-80x65mm1200ATMY-80x8无柜内所有电缆挂接排需要铳圆角，半径为的排宽；.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格及以下统一定为；.铝排均需搪锡。（工程特殊需要除外）；开关柜仅适用于以下，其选用规格见表表CT 额定一次电流支母线规格（铜）支母线规格（铝）触头盒内垫排规格（厚）PT 柜TMY-40x5LMY-60*65mm连接传感器用排TMY-40x4LMY-30*6F-C 柜TMY-30x10LMY-30*10母线室TMY-50*6LMY-50*8电缆室 A、CTMY-40*6LMY-40*8电缆室 B600A 及以下TMY-50x65mm800ATMY-60x65mm1000ATMY-80x65mm1200ATMY-80x8无仅适用于，其选用规格见表仅适用于，其选用规格见表表CT 额定一次电流支母线规格（铜）支母线规格（铝）触头盒内垫排规格（厚）连接传感器用排TMY-40x4LMY-30*61000A 及以下TMY-80x65mm1200ATMY-80x8无由于手车柜配接触器机械闭锁较特殊，所以工艺请特别注意：需在静触头后加垫后垫排。铝排均需搪锡。开关柜仅适用于以下，其选用规...
