继电保护和安全自动装置检验规程

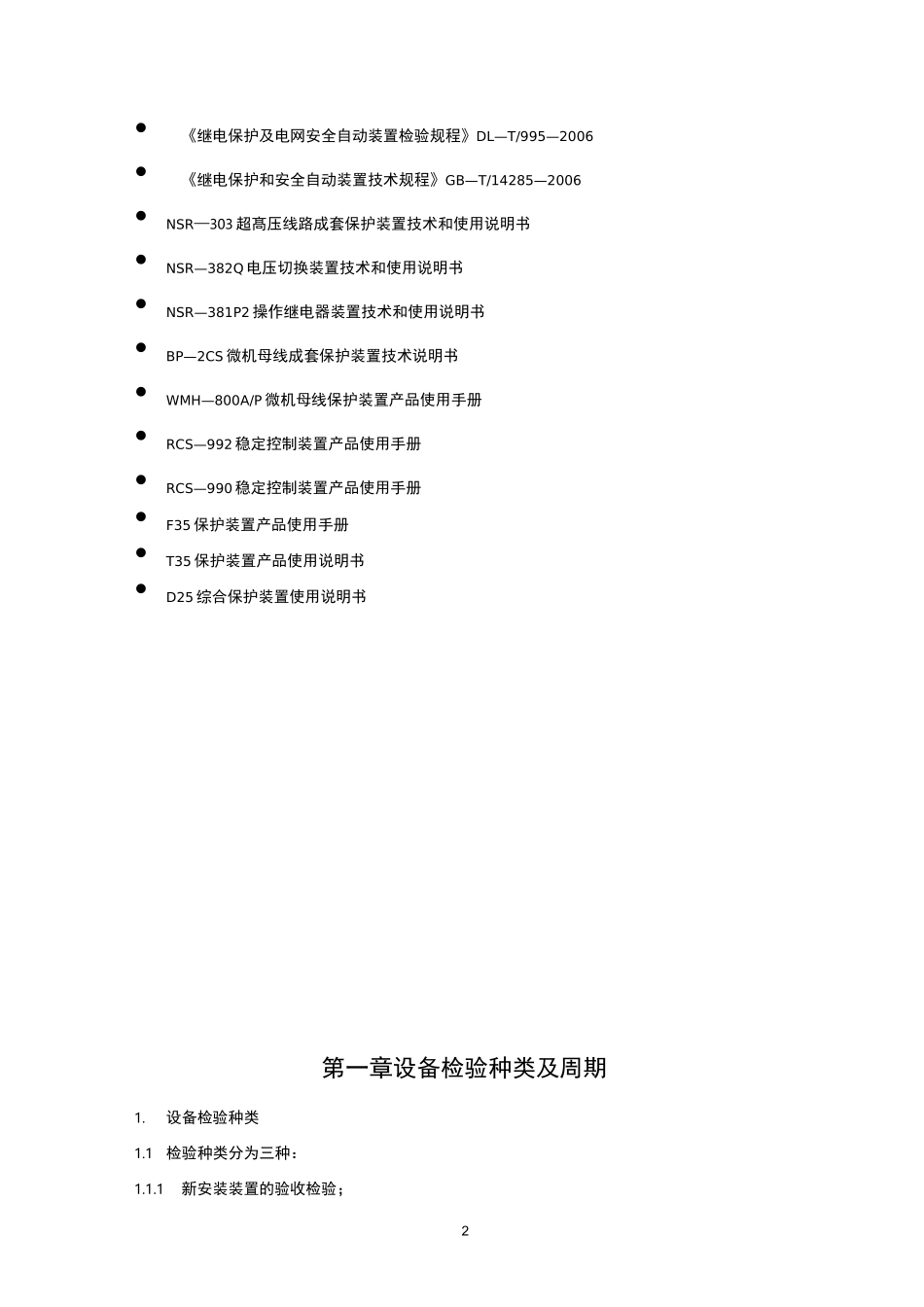

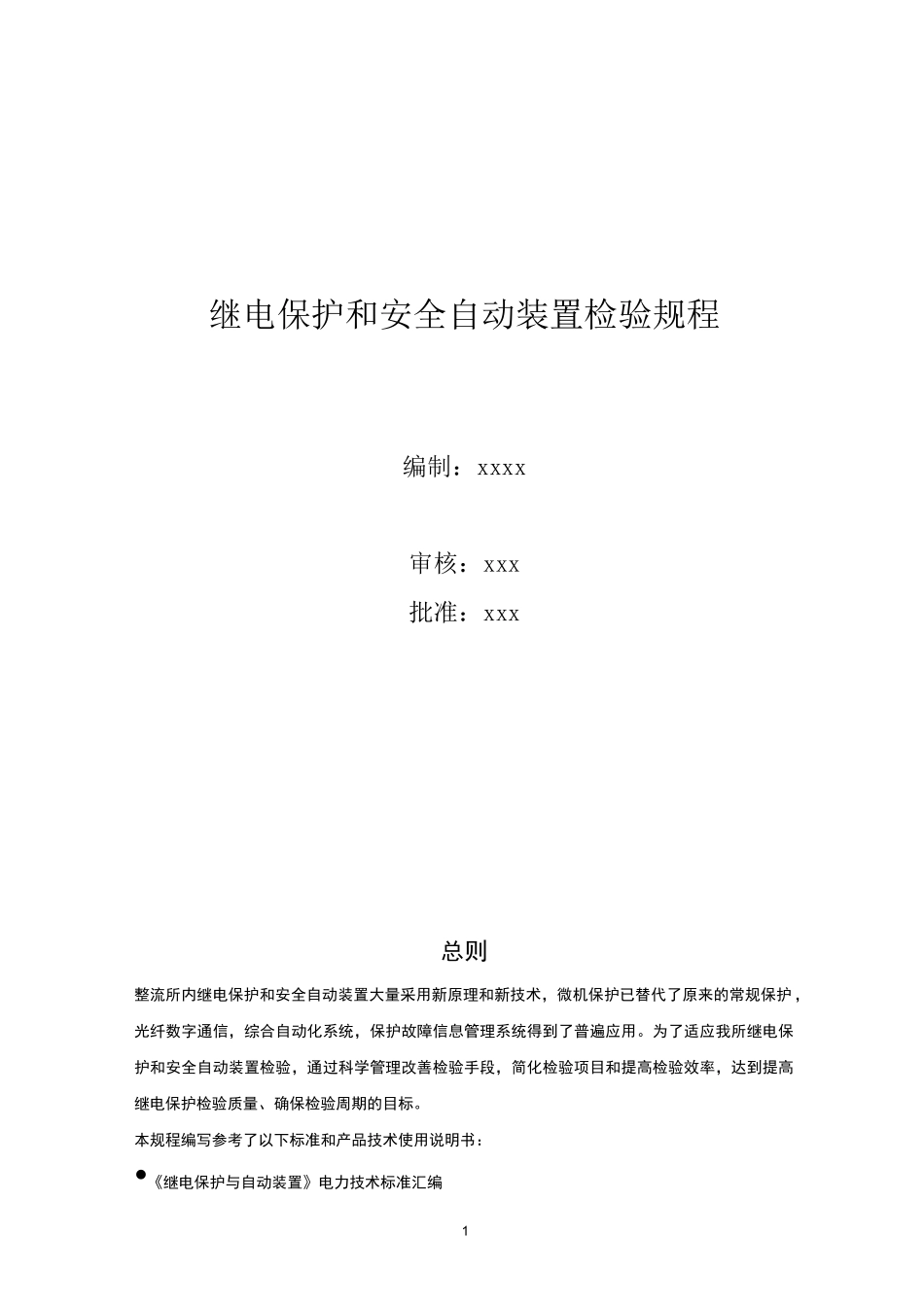

1继电保护和安全自动装置检验规程编制：xxxx审核：xxx批准：xxx总则整流所内继电保护和安全自动装置大量采用新原理和新技术，微机保护已替代了原来的常规保护 ，光纤数字通信，综合自动化系统，保护故障信息管理系统得到了普遍应用。为了适应我所继电保护和安全自动装置检验，通过科学管理改善检验手段，简化检验项目和提高检验效率，达到提高继电保护检验质量、确保检验周期的目标。本规程编写参考了以下标准和产品技术使用说明书：•《继电保护与自动装置》电力技术标准汇编2•《继电保护及电网安全自动装置检验规程》DL—T/995—2006•《继电保护和安全自动装置技术规程》GB—T/14285—2006•NSR—303 超髙压线路成套保护装置技术和使用说明书•NSR—382Q 电压切换装置技术和使用说明书•NSR—381P2 操作继电器装置技术和使用说明书•BP—2CS 微机母线成套保护装置技术说明书•WMH—800A/P 微机母线保护装置产品使用手册•RCS—992 稳定控制装置产品使用手册•RCS—990 稳定控制装置产品使用手册•F35 保护装置产品使用手册•T35 保护装置产品使用说明书•D25 综合保护装置使用说明书第一章设备检验种类及周期1.设备检验种类1.1检验种类分为三种：1.1.1新安装装置的验收检验；31.1.2.运行中装置的定期检验（简称定期检验）；1.1.3运行中装置的补充检验（简称补充检验）；1.2新安装装置的验收检验，在下列情况进行：1.2.1当新安装的一次设备投入运行时；1.2.2当在现有的一次设备上投入新安装的装置时；1.3运行中装置的定期检验分为三种：1.3.1 全部检验；1.3.2部分检验；1.3.3用装置进行断路器跳、合闸试验；1.4运行中装置的补充检验分为五种:1.4.1对运行中的装置进行较大的更改或增设新的回路后的检验；1.4.2检修或更换一次设备后的检验；1.4.3运行中发现异常情况后的检验；1.4.4事故后检验；1.4.5已投运行的装置停电一年及以上，再次投入运行时的检验；2.设备定期的检验与周期2.1综合考虑我厂所辖供电设备情况和电压等级及运行环境,定期检验应尽可能配合在一次设备停电检修期间进行。制定了全部检验和部分检验周期表：表 1全部检验周期表序号设备类型全部检验周期（年）定义范围说明1微机型保护装置4包括装置端子外的交、直流及操作2非微机型保护装置3回路、辅助继电器及操作机构的辅助触点等3保护用光纤通道、通信电缆、通6指站内保护装置连接用光纤通道信装置电源及光电转换装置4安全自动装置、稳控装置、监控6指以下设备：低周...
