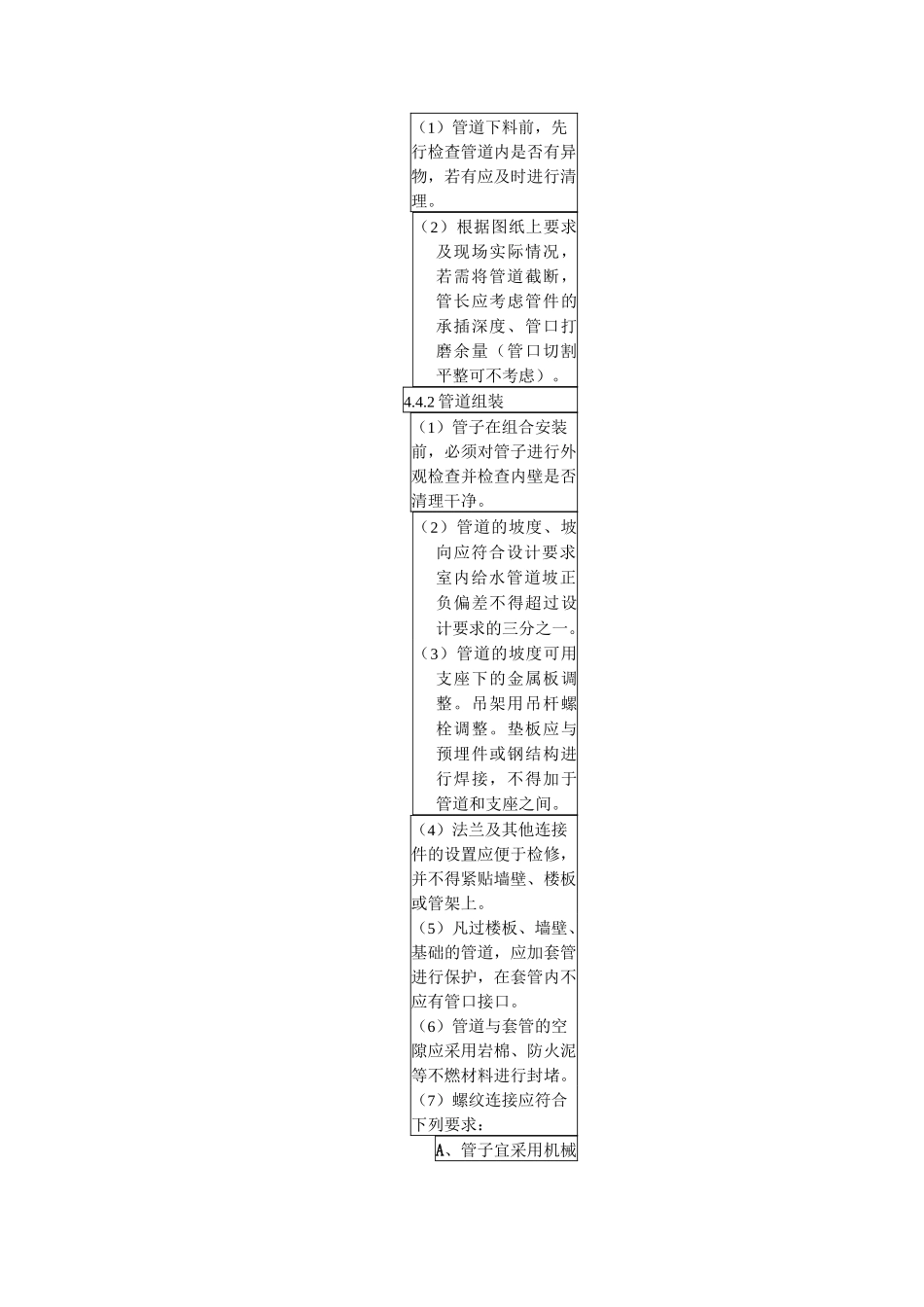

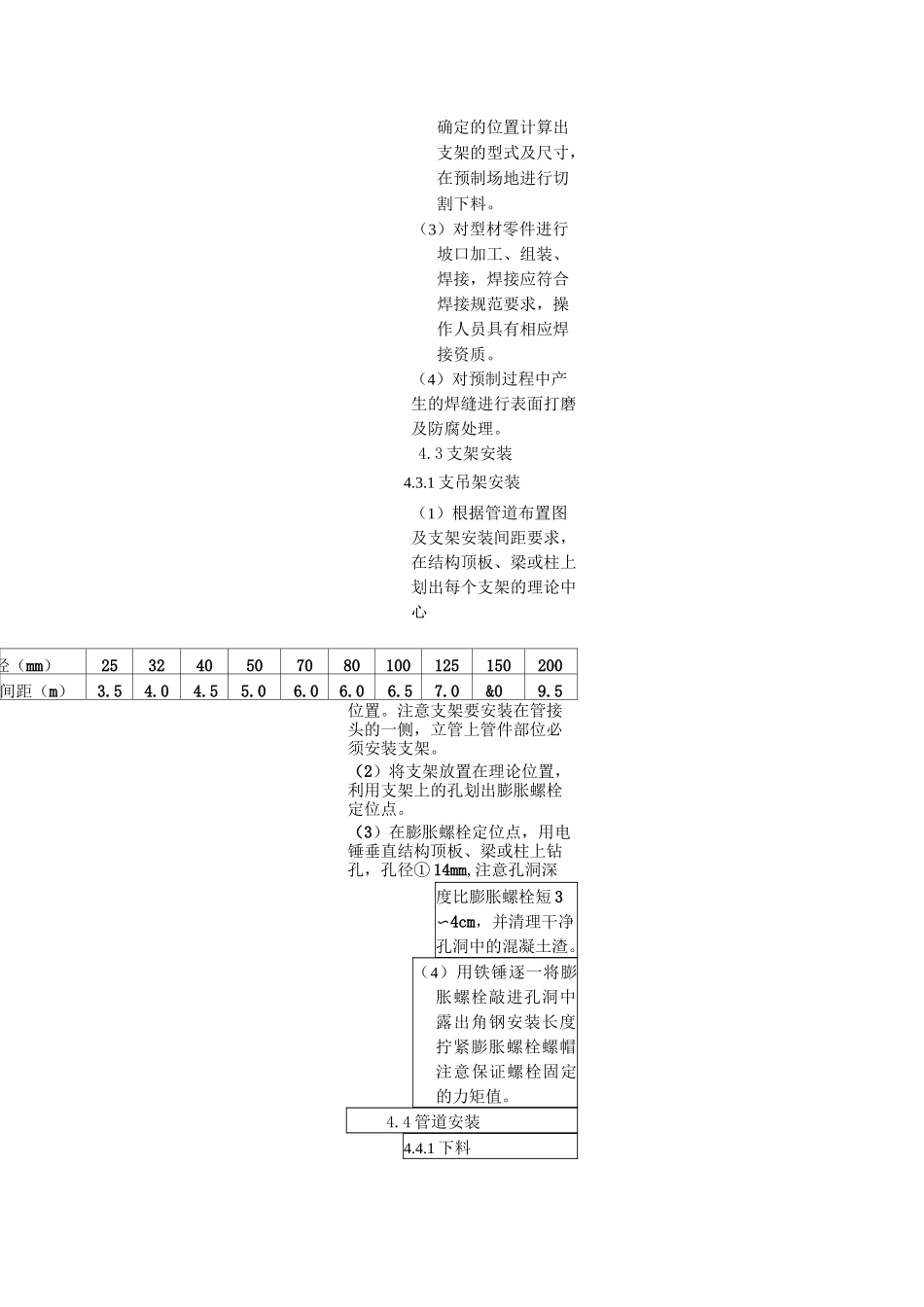

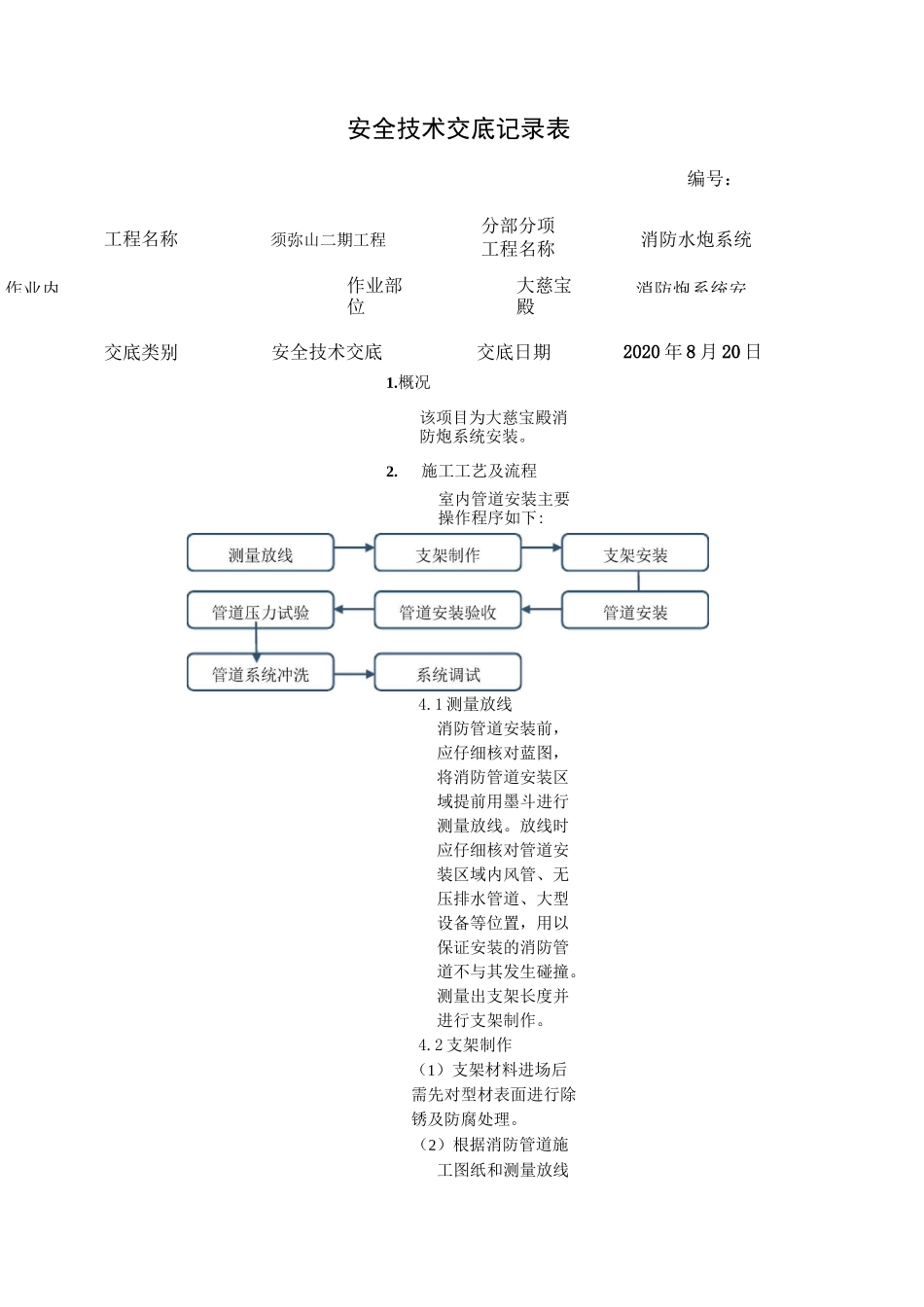

作业内消防炮系统安安全技术交底记录表作业部位大慈宝殿1.概况该项目为大慈宝殿消防炮系统安装。2.施工工艺及流程室内管道安装主要操作程序如下:4.1 测量放线消防管道安装前，应仔细核对蓝图，将消防管道安装区域提前用墨斗进行测量放线。放线时应仔细核对管道安装区域内风管、无压排水管道、大型设备等位置，用以保证安装的消防管道不与其发生碰撞。测量出支架长度并进行支架制作。4.2 支架制作（1）支架材料进场后需先对型材表面进行除锈及防腐处理。（2）根据消防管道施工图纸和测量放线编号：工程名称须弥山二期工程分部分项工程名称消防水炮系统交底类别安全技术交底交底日期2020 年 8 月 20 日确定的位置计算出支架的型式及尺寸，在预制场地进行切割下料。（3）对型材零件进行坡口加工、组装、焊接，焊接应符合焊接规范要求，操作人员具有相应焊接资质。（4）对预制过程中产生的焊缝进行表面打磨及防腐处理。4.3 支架安装4.3.1 支吊架安装（1）根据管道布置图及支架安装间距要求，在结构顶板、梁或柱上划出每个支架的理论中心公称直径（mm）253240507080100125150200管道支架间距（m）3.54.04.55.06.06.06.57.0&09.5位置。注意支架要安装在管接头的一侧，立管上管件部位必须安装支架。（2）将支架放置在理论位置，利用支架上的孔划出膨胀螺栓定位点。（3）在膨胀螺栓定位点，用电锤垂直结构顶板、梁或柱上钻孔，孔径① 14mm,注意孔洞深度比膨胀螺栓短 3〜4cm，并清理干净孔洞中的混凝土渣。（4）用铁锤逐一将膨胀螺栓敲进孔洞中露出角钢安装长度拧紧膨胀螺栓螺帽注意保证螺栓固定的力矩值。4.4 管道安装4.4.1 下料（1）管道下料前，先行检查管道内是否有异物，若有应及时进行清理。（2）根据图纸上要求及现场实际情况，若需将管道截断，管长应考虑管件的承插深度、管口打磨余量（管口切割平整可不考虑）。4.4.2 管道组装（1）管子在组合安装前，必须对管子进行外观检查并检查内壁是否清理干净。（2）管道的坡度、坡向应符合设计要求室内给水管道坡正负偏差不得超过设计要求的三分之一。（3）管道的坡度可用支座下的金属板调整。吊架用吊杆螺栓调整。垫板应与预埋件或钢结构进行焊接，不得加于管道和支座之间。（4）法兰及其他连接件的设置应便于检修，并不得紧贴墙壁、楼板或管架上。（5）凡过楼板、墙壁、基础的管道，应加套管进行保护，在套管内不应有管口接口。（6）管道与套管的空隙应采用岩棉、防火泥等不燃材料进行封堵...
