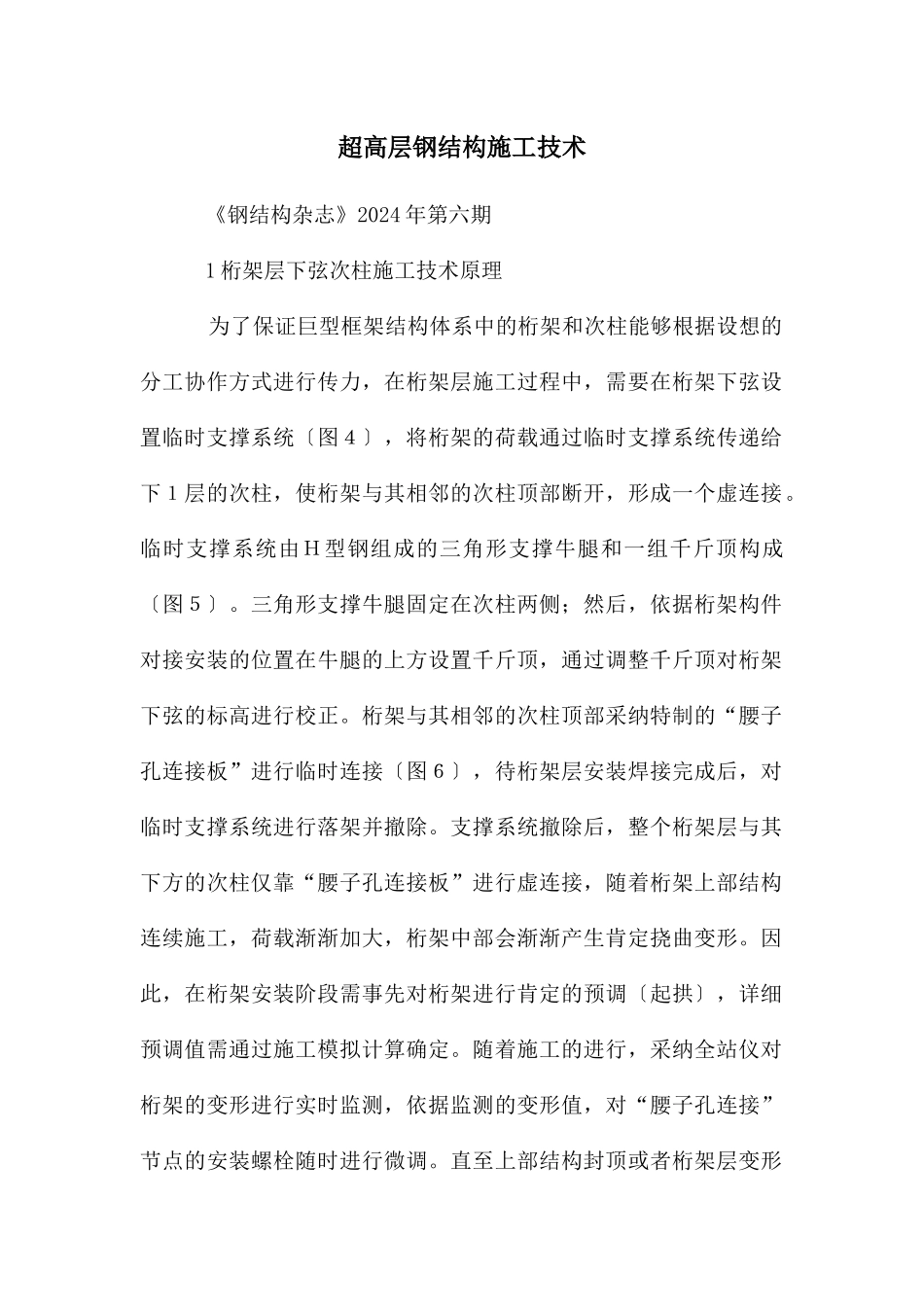

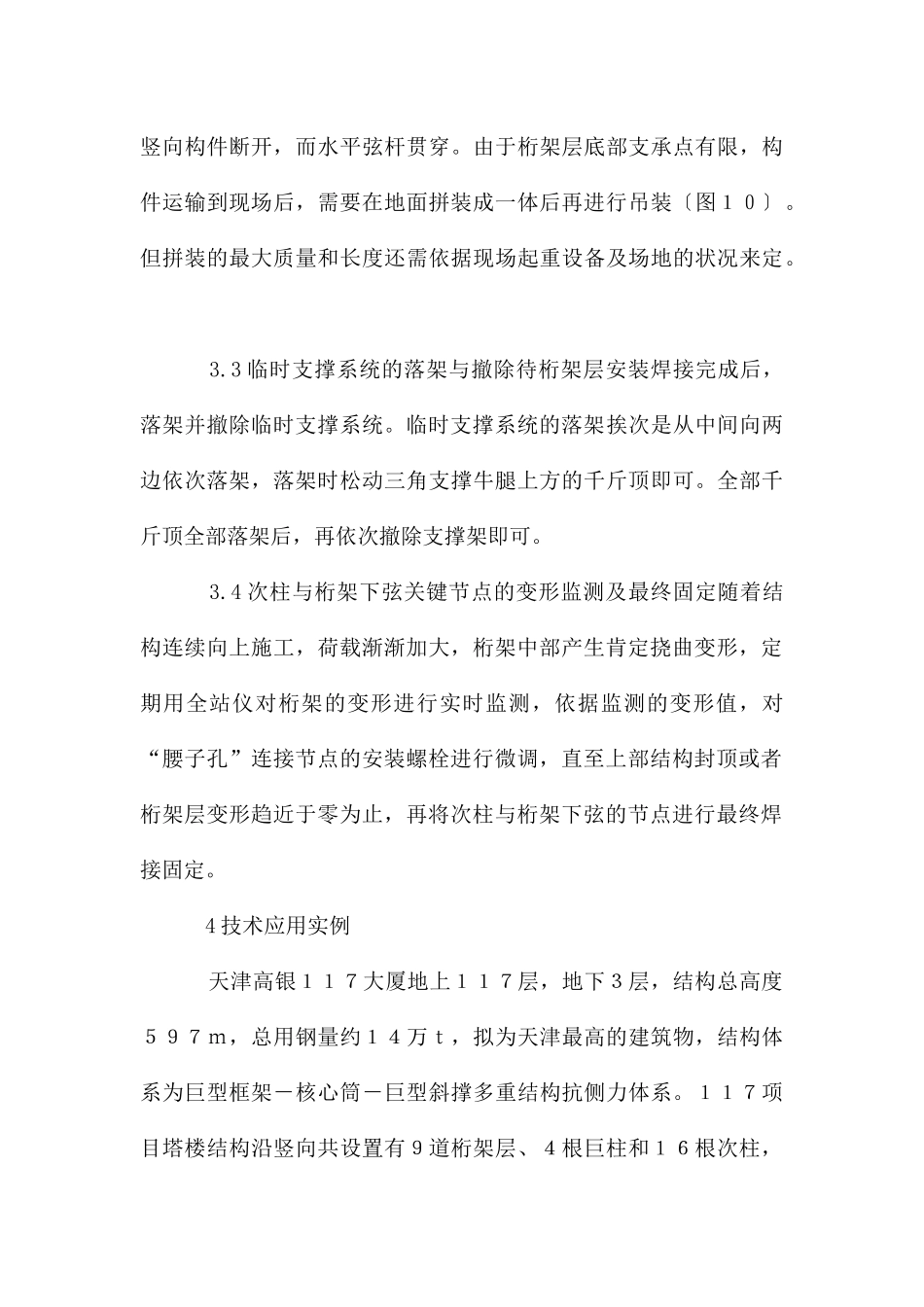

超高层钢结构施工技术 《钢结构杂志》2024 年第六期 1 桁架层下弦次柱施工技术原理 为了保证巨型框架结构体系中的桁架和次柱能够根据设想的分工协作方式进行传力，在桁架层施工过程中，需要在桁架下弦设置临时支撑系统〔图４〕，将桁架的荷载通过临时支撑系统传递给下１层的次柱，使桁架与其相邻的次柱顶部断开，形成一个虚连接。临时支撑系统由Ｈ型钢组成的三角形支撑牛腿和一组千斤顶构成〔图５〕。三角形支撑牛腿固定在次柱两侧；然后，依据桁架构件对接安装的位置在牛腿的上方设置千斤顶，通过调整千斤顶对桁架下弦的标高进行校正。桁架与其相邻的次柱顶部采纳特制的“腰子孔连接板”进行临时连接〔图６〕，待桁架层安装焊接完成后，对临时支撑系统进行落架并撤除。支撑系统撤除后，整个桁架层与其下方的次柱仅靠“腰子孔连接板”进行虚连接，随着桁架上部结构连续施工，荷载渐渐加大，桁架中部会渐渐产生肯定挠曲变形。因此，在桁架安装阶段需事先对桁架进行肯定的预调〔起拱〕，详细预调值需通过施工模拟计算确定。随着施工的进行，采纳全站仪对桁架的变形进行实时监测，依据监测的变形值，对“腰子孔连接”节点的安装螺栓随时进行微调。直至上部结构封顶或者桁架层变形趋近于零为止，再将次柱与桁架下弦的节点进行最终焊接固定。 2 桁架层下弦次柱施工流程 桁架层下弦次柱施工流程为：１〕前期预备〔施工模拟计算、临时支撑系统结构验算、三角形支撑牛腿制作、桁架地面拼装等〕；２〕次柱及临时支撑系统安装；３〕桁架下弦安装〔图７〕；４〕调整千斤顶对桁架下弦的标高进行校正〔含安装预调〕；５〕次柱与桁架下弦采纳“腰子孔连接”连接；６〕桁架层安装焊接完成；７〕桁架下弦临时支撑系统卸载与撤除；８〕次柱与桁架下弦关键节点的变形监测与微调；９〕次柱与桁下弦节点的最终焊接固定。 3 桁架层下弦次柱施工的技术保障措施 3.1 临时支撑系统施工模拟验算为保证桁架层施工过程的结构平安，采纳ＡＮ－ＳＹＳ软件对设置临时支撑系统状况下和无支撑系统状况下的桁架层安装过程进行施工模拟验算，依据模拟计算结果确定桁架安装过程中的预调值，并进一步对临时支撑系统进行优化。以天津高银１１７大厦桁架安装为例，未设置支撑系统状况下桁架的最大挠度为２０．６９３ｍｍ，设置支撑系统状况下桁架的最大挠度仅为２．７２７ｍｍ，详细见图８、图９． 3.2 桁架分段及地面拼装桁架层构件截面尺寸一般较大，考虑运输要求，要对构...
