轴类零件工艺工序卡片

轴类零件工艺工序卡片_第1页
1/10
轴类零件工艺工序卡片_第2页
2/10
轴类零件工艺工序卡片_第3页
3/10

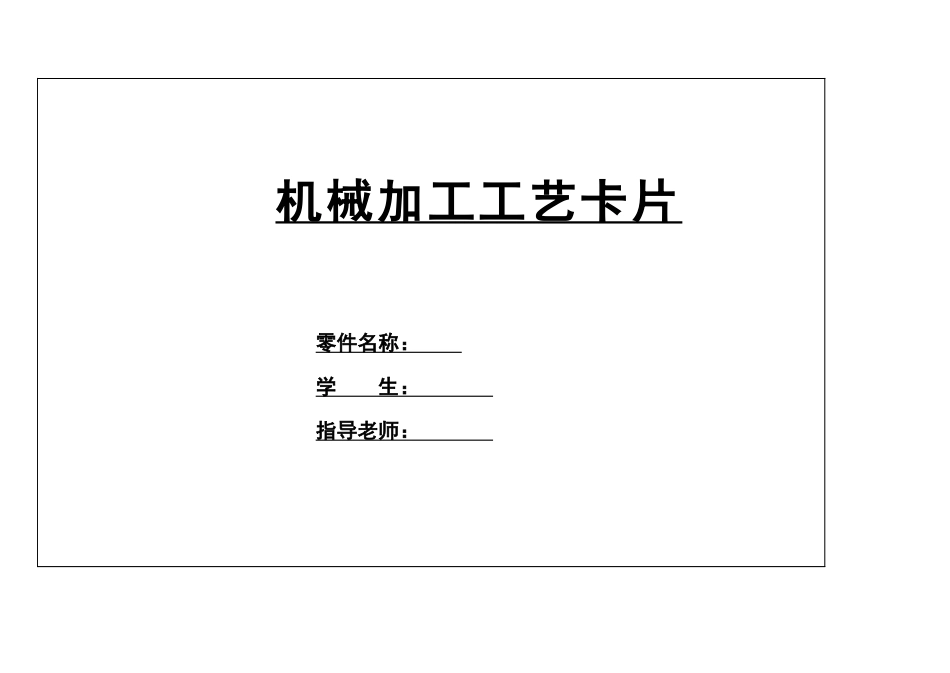

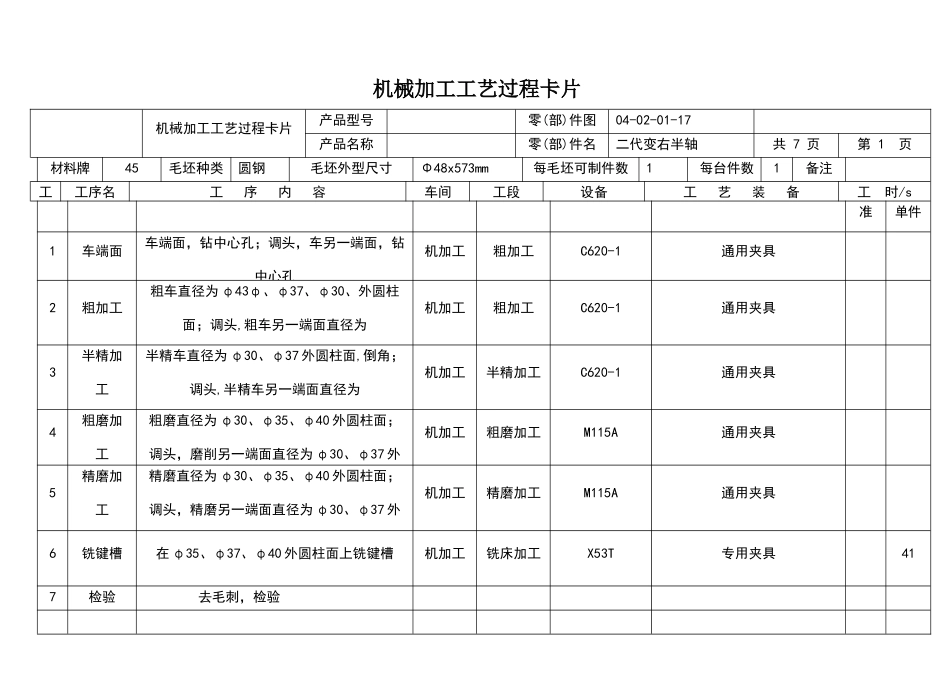

机械加工工艺卡片零件名称: 学 生: 指导老师: 机械加工工艺过程卡片机械加工工艺过程卡片产品型号零(部)件图号04-02-01-17产品名称零(部)件名称二代变右半轴共 7 页第 1 页材料牌号45毛坯种类圆钢毛坯外型尺寸Φ48x573mm每毛坯可制件数1每台件数1备注工工序名工 序 内 容车间工段设备工 艺 装 备工 时/s准终单件1车端面车端面,钻中心孔;调头,车另一端面,钻中心孔机加工粗加工C620-1通用夹具2粗加工粗车直径为 φ43φ、φ37、φ30、外圆柱面;调头,粗车另一端面直径为φ40、φ35、φ30 外圆柱面;倒角机加工粗加工C620-1通用夹具3半精加工半精车直径为 φ30、φ37 外圆柱面,倒角;调头,半精车另一端面直径为φ30、φ35、φ40 外圆柱面。机加工半精加工C620-1通用夹具4粗磨加工粗磨直径为 φ30、φ35、φ40 外圆柱面;调头,磨削另一端面直径为 φ30、φ37 外圆柱面 机加工粗磨加工M115A通用夹具5精磨加工精磨直径为 φ30、φ35、φ40 外圆柱面;调头,精磨另一端面直径为 φ30、φ37 外圆柱面机加工精磨加工M115A通用夹具6铣键槽在 φ35、φ37、φ40 外圆柱面上铣键槽机加工铣床加工X53T专用夹具417检验 去毛刺,检验机械加工工序卡片机械加工工序卡片产品型号零件图号04-02-01-17产品名称零件名称二代右半轴共 7 页第 2 页车间 间工序号工序名称材料牌号车床1车端面毛坯种类毛坯外型尺寸每毛坯可制件每台件数圆钢Φ48x573mm11设备名称设备型号设备编号同时加工件数普通车床C620-11夹具编号夹具名称切削液三抓卡盘工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给工步工时机辅1下料2车轴端面三爪卡盘、顶尖、90°偏刀 76011413转中心孔三爪卡盘、车床钻头4车轴另一端面三爪卡盘、顶尖、90°偏刀7601141转中心孔三爪卡盘、车床钻头机械加工工序卡片机械加工工序卡片产品型号零件图号04-02-01-17产品名称零件名称二代变右半轴共 7 页第 2 页车 间工序号工序名称材料牌号车床2毛坯种类毛坯外型尺寸每毛坯可制件数每台件数圆钢Φ35x160mm11设备名称设备型号设备编号同时加工件数普通车床C620-11夹具编号夹具名称切削液三抓卡盘工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时/s机动辅1粗车 φ43 外圆面三爪卡盘、顶尖...
