道路工程测量

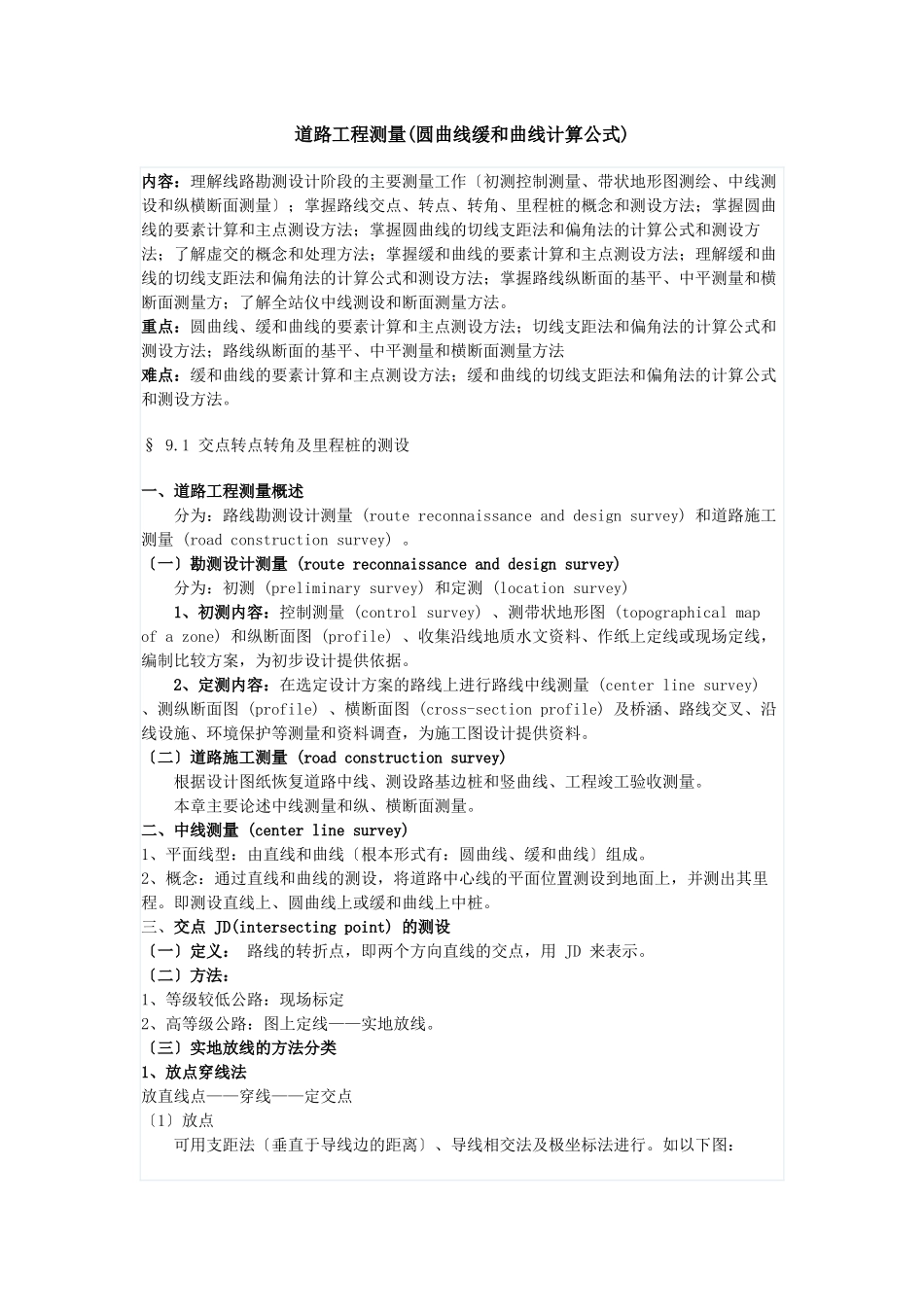

道路工程测量(圆曲线缓和曲线计算公式)内容：理解线路勘测设计阶段的主要测量工作〔初测控制测量、带状地形图测绘、中线测设和纵横断面测量〕；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。 重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法 9 N1 u4 h, g$ b8 z. }9 N2 t$ O难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。 3 L, G8 M( C3 D; ^$ T% a§ 9.1 交点转点转角及里程桩的测设一、道路工程测量概述 0 q% A3 s6 }8 w+ i: f 分为：路线勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。 〔一〕勘测设计测量 (route reconnaissance and design survey) 1 b* O2 \2 c; D9 g9 I* n7 o 分为：初测 (preliminary survey) 和定测 (location survey) & Q4 W' d; k% U) l8 q0 ? 1、初测内容：控制测量 (control survey) 、测带状地形图 (topographical map of a zone) 和纵断面图 (profile) 、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。 2、定测内容：在选定设计方案的路线上进行路线中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。 〔二〕道路施工测量 (road construction survey) ' g$ c# R' A. N 根据设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。 * z$ v t- }! @0 T0 L3 w 本章主要论述中线测量和纵、横断面测量。 二、中线测量 (center line survey) * c; K0 I& R: t5 C. A1、平面线型：由直线和曲线〔根本形式有：圆曲线、缓和曲线〕组成。 2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地...
