采用LM317三端稳压芯片的直流稳定电源的设计附件

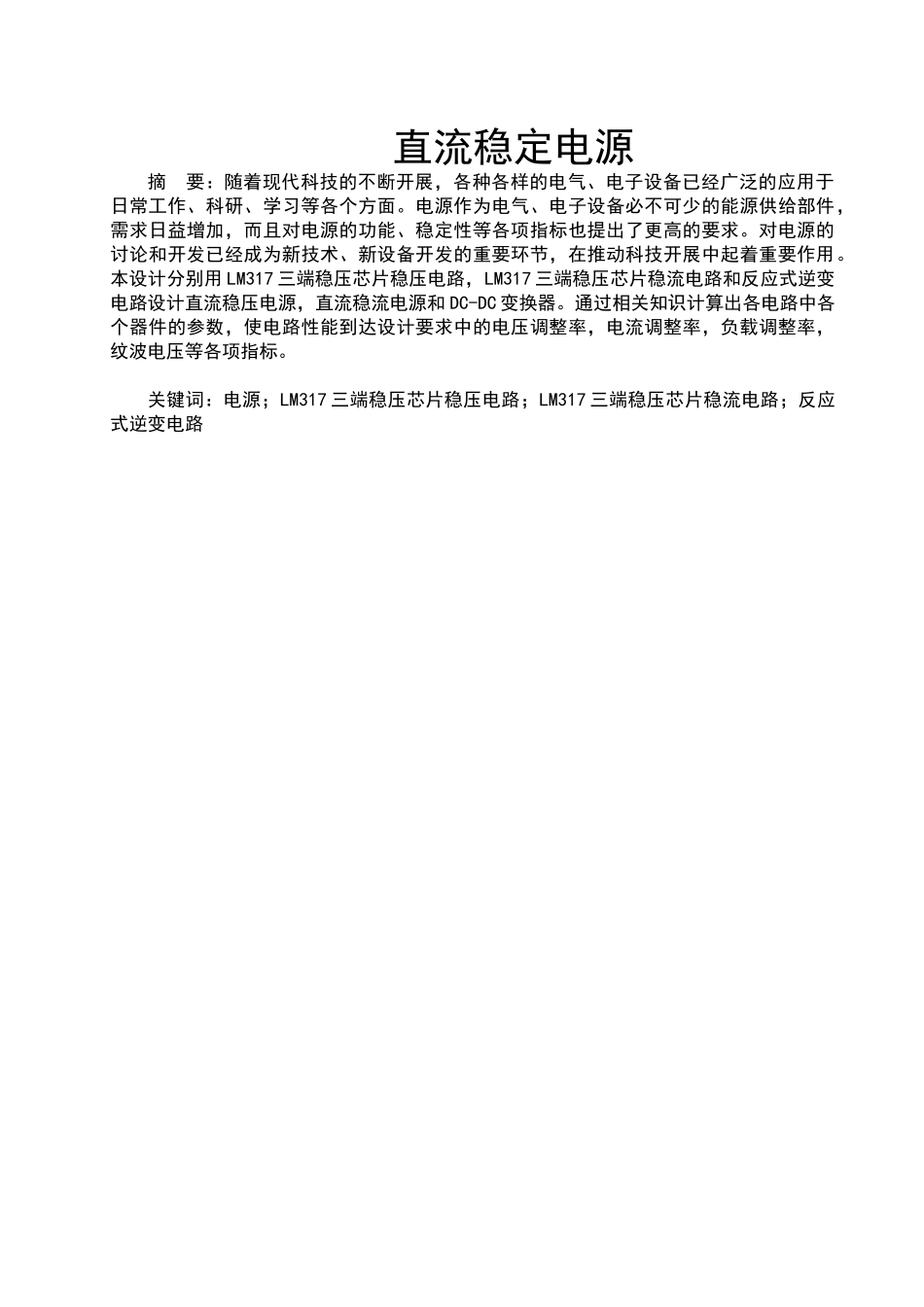

直流稳定电源摘 要：随着现代科技的不断开展，各种各样的电气、电子设备已经广泛的应用于日常工作、科研、学习等各个方面。电源作为电气、电子设备必不可少的能源供给部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。对电源的讨论和开发已经成为新技术、新设备开发的重要环节，在推动科技开展中起着重要作用。本设计分别用 LM317 三端稳压芯片稳压电路，LM317 三端稳压芯片稳流电路和反应式逆变电路设计直流稳压电源，直流稳流电源和 DC-DC 变换器。通过相关知识计算出各电路中各个器件的参数，使电路性能到达设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。关键词：电源；LM317 三端稳压芯片稳压电路；LM317 三端稳压芯片稳流电路；反应式逆变电路目 录：1 原理电路的设计…………………………………………3………………………………31.2 直流稳流电源电路设计………………………………51.3 DC-DC 转换电路设计…………………………………7………………………………10………………………………112 安装、调试、仿真过程…………………………………13………………………………13…………………………13………………………………………133 数据整理及最终分析……………………………………15…………………………………15…………………………………163.3 DC-DC 变换器的数据结果……………………………163.4 数据分析………………………………………………164 心得体会…………………………………………………175 元器件清单………………………………………………186 主要参考文献……………………………………………191 原理电路的设计1.1直流稳压电源电路设计经过多方查找资料，我认为直流稳压电源电路的设计可以采纳两种大思路：采纳分立元件设计或采纳集成稳压芯片设计。分立元件的设计方案我查找到以下几种：由运算放大器和晶体管构成的稳压电路：图表 1 运算放大器和晶体管构成的稳压电路如图 a、b 是由运算放大器和晶体管构成的稳压电路。如图(a)是采纳运算放大器的高稳定性基准电压电路，A1 输出采纳 VDZ1 进行电平移动，目的是使其工作稳定。VDZ2 是温度补偿型稳压二极管，温度特性非常好。由于该二极管的电流恒定，因此电压变动非常小。VT1 的发射极电压约为 16V,因此,VDZ2 的电流也恒定,输出电压非常稳定。 如图(b)~(d)是误差放大器采纳 TA7502...
