钢便桥专项施工方案

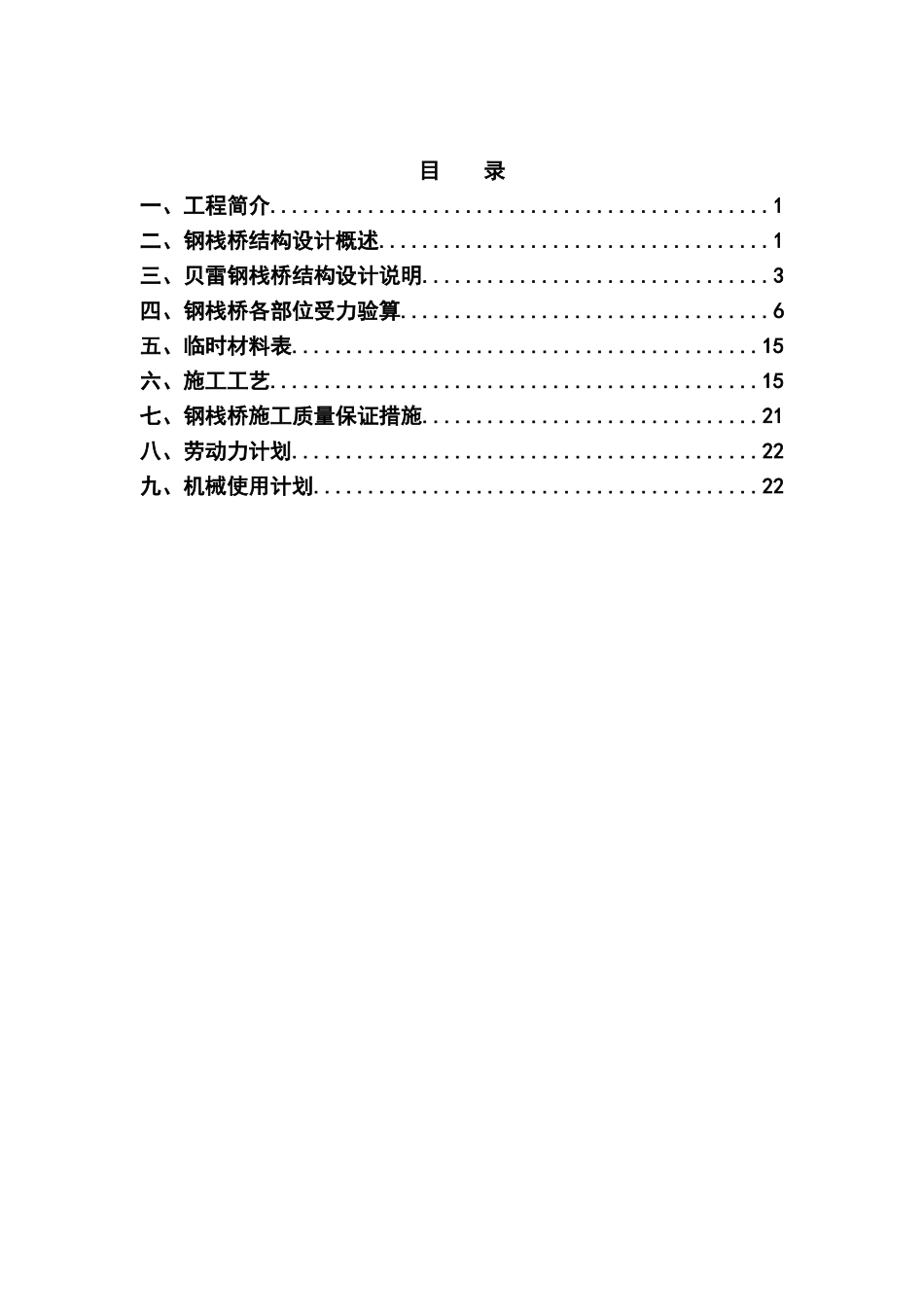

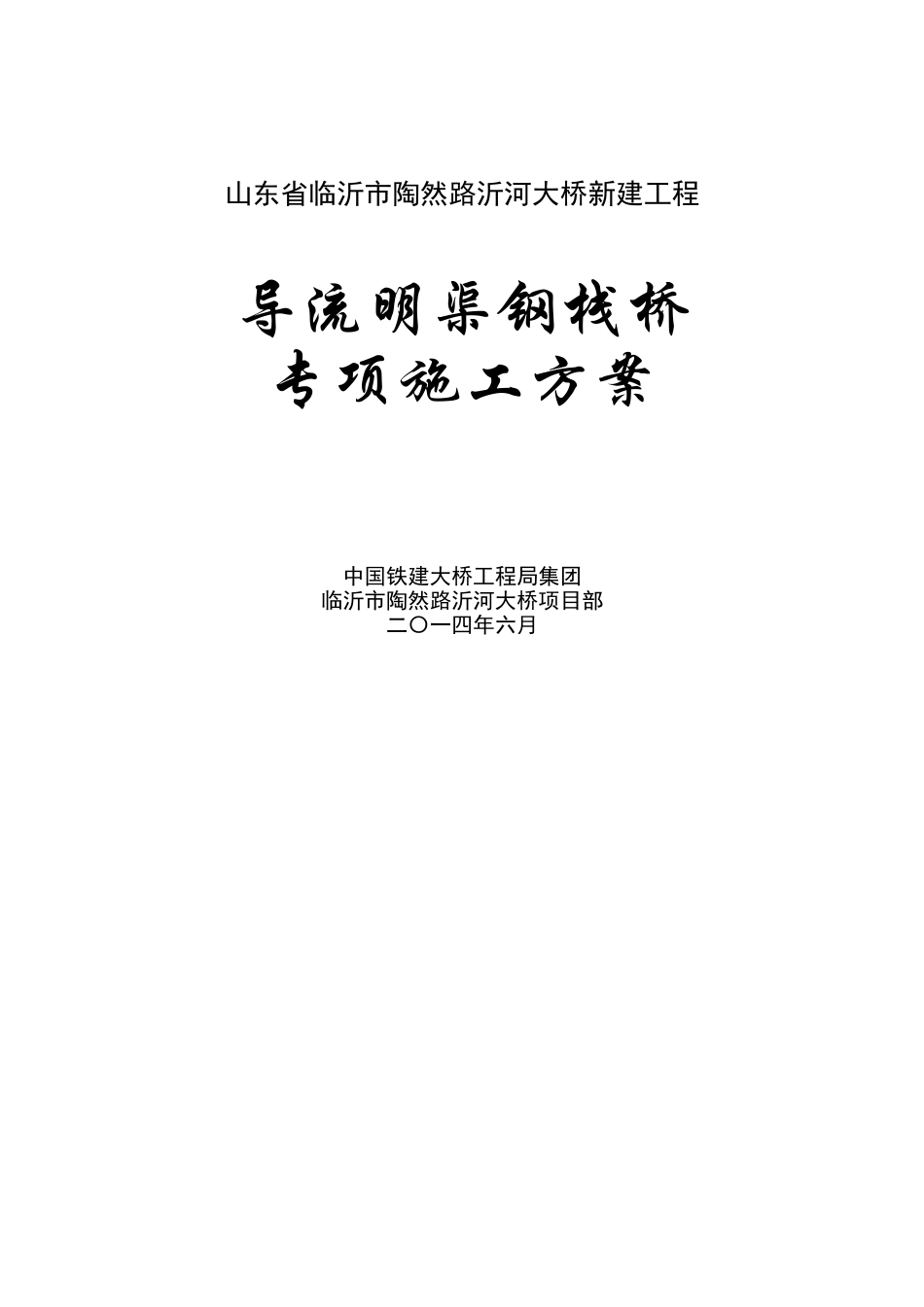

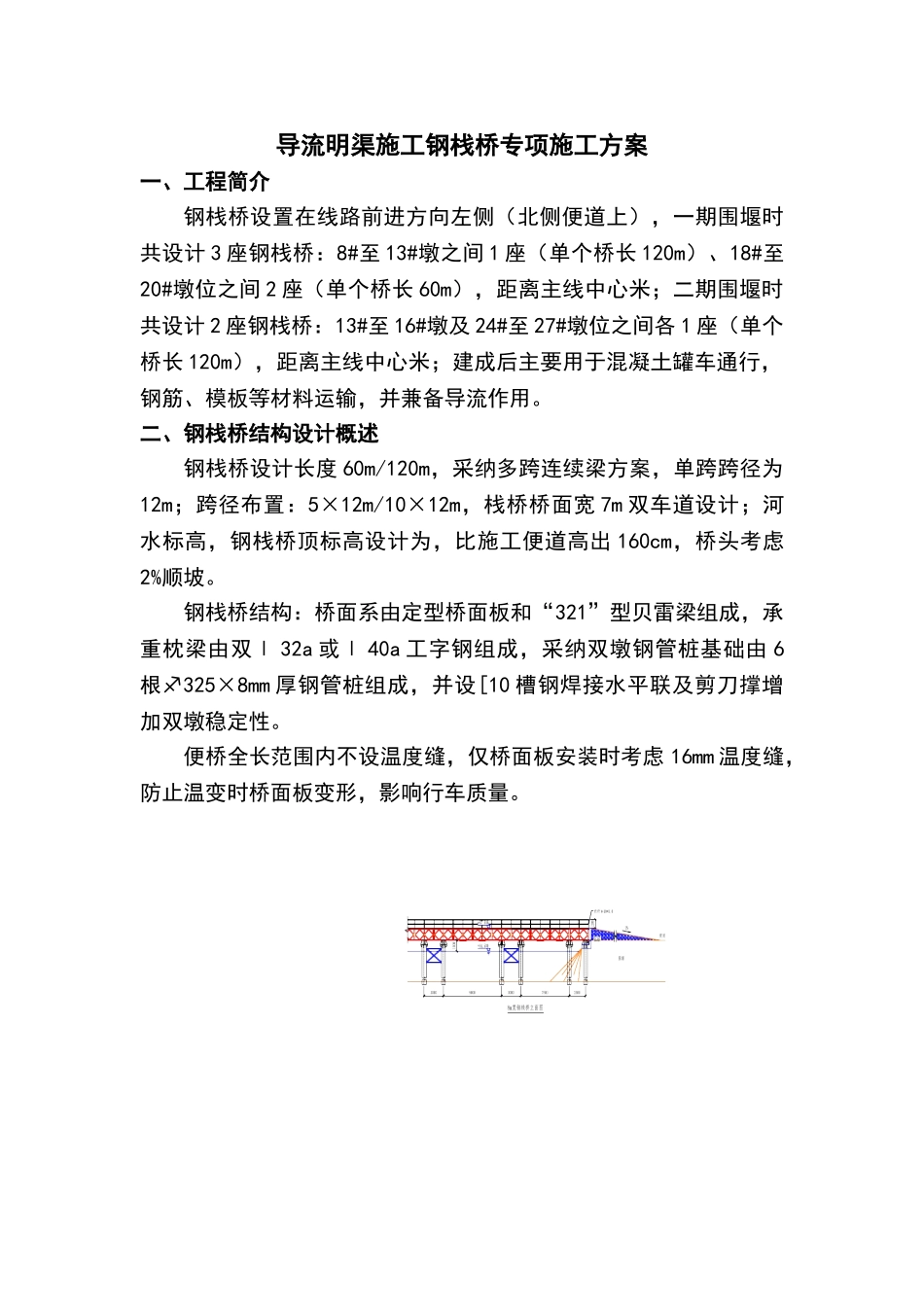

山东省临沂市陶然路沂河大桥新建工程导流明渠钢栈桥专项施工方案中国铁建大桥工程局集团临沂市陶然路沂河大桥项目部二〇一四年六月目 录一、工程简介..............................................1二、钢栈桥结构设计概述....................................1三、贝雷钢栈桥结构设计说明................................3四、钢栈桥各部位受力验算..................................6五、临时材料表...........................................15六、施工工艺.............................................15七、钢栈桥施工质量保证措施...............................21八、劳动力计划...........................................22九、机械使用计划.........................................22导流明渠施工钢栈桥专项施工方案一、工程简介钢栈桥设置在线路前进方向左侧（北侧便道上），一期围堰时共设计 3 座钢栈桥：8#至 13#墩之间 1 座（单个桥长 120m）、18#至20#墩位之间 2 座（单个桥长 60m），距离主线中心米；二期围堰时共设计 2 座钢栈桥：13#至 16#墩及 24#至 27#墩位之间各 1 座（单个桥长 120m），距离主线中心米；建成后主要用于混凝土罐车通行，钢筋、模板等材料运输，并兼备导流作用。二、钢栈桥结构设计概述钢栈桥设计长度 60m/120m，采纳多跨连续梁方案，单跨跨径为12m；跨径布置：5×12m/10×12m，栈桥桥面宽 7m 双车道设计；河水标高，钢栈桥顶标高设计为，比施工便道高出 160cm，桥头考虑2%顺坡。钢栈桥结构：桥面系由定型桥面板和“321”型贝雷梁组成，承重枕梁由双Ⅰ 32a 或Ⅰ 40a 工字钢组成，采纳双墩钢管桩基础由 6根325×8mm 厚钢管桩组成，并设[10 槽钢焊接水平联及剪刀撑增加双墩稳定性。便桥全长范围内不设温度缝，仅桥面板安装时考虑 16mm 温度缝，防止温变时桥面板变形，影响行车质量。钢栈桥纵断面布置图钢栈桥横断面布置图三、贝雷钢栈桥结构设计说明1、设计参数及各项指标（1）设计荷载 ①、荷载取载重 90 吨履带吊施工车辆、60 吨混凝土罐车。 ②、荷载组合组合一：履带吊车辆荷载 Q1、车辆冲击荷载 q1 与钢栈桥均布恒载 G 同时考虑；组合二：混凝土罐车荷载 Q2、车辆冲击荷载 q2 与钢栈桥均布恒载 G 同时考虑；组合一：S1=** (Q1+ q1)+*G)组合二：S2=** (Q2+ q2)+*G)取其最不利的组合进行验算：S=｛S1、S2｝max= S1，即组合一最不利。附注...
