钢板桩围护施工方案

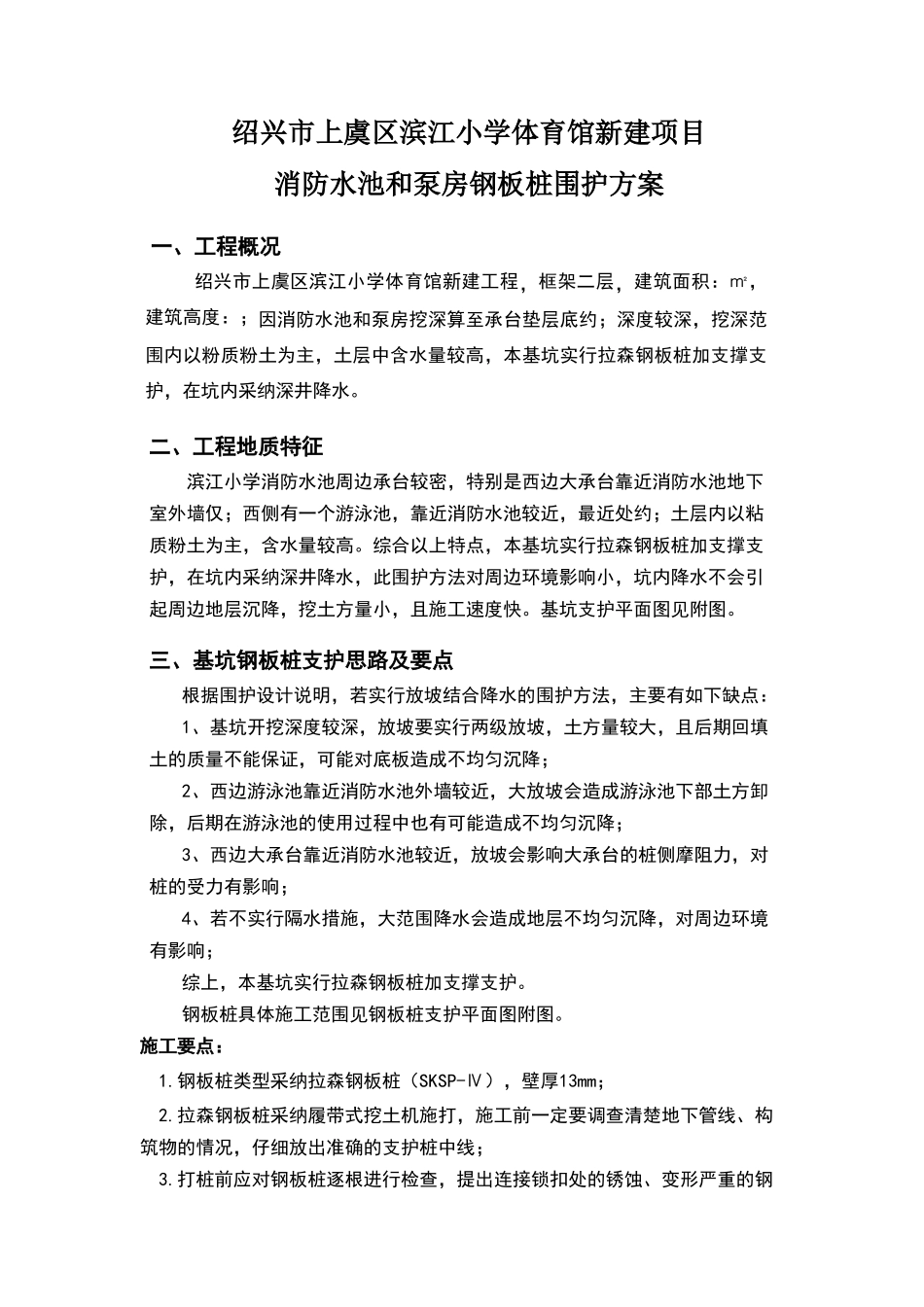

钢板桩围护施工方案_第1页
1/16

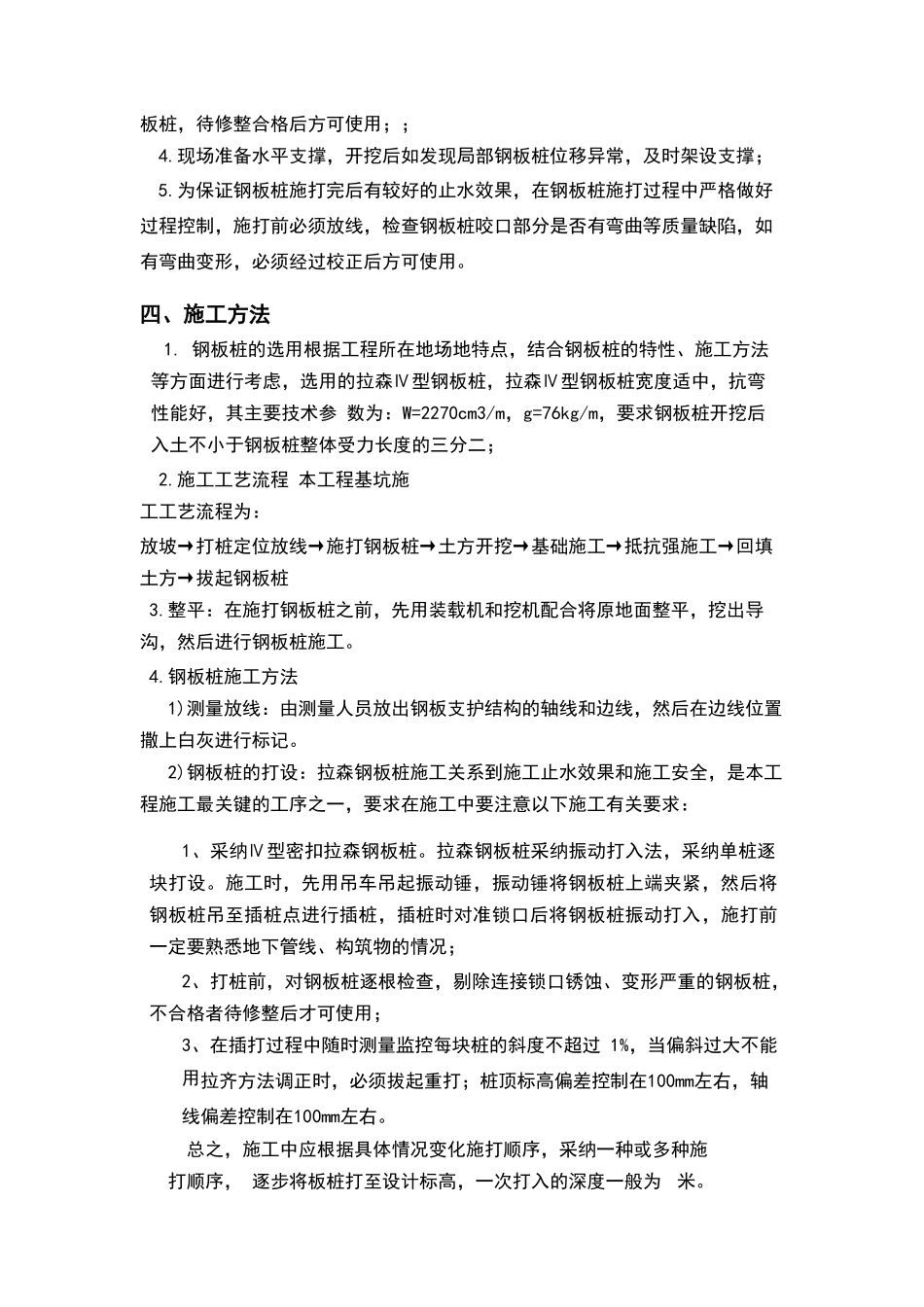

钢板桩围护施工方案_第2页
2/16

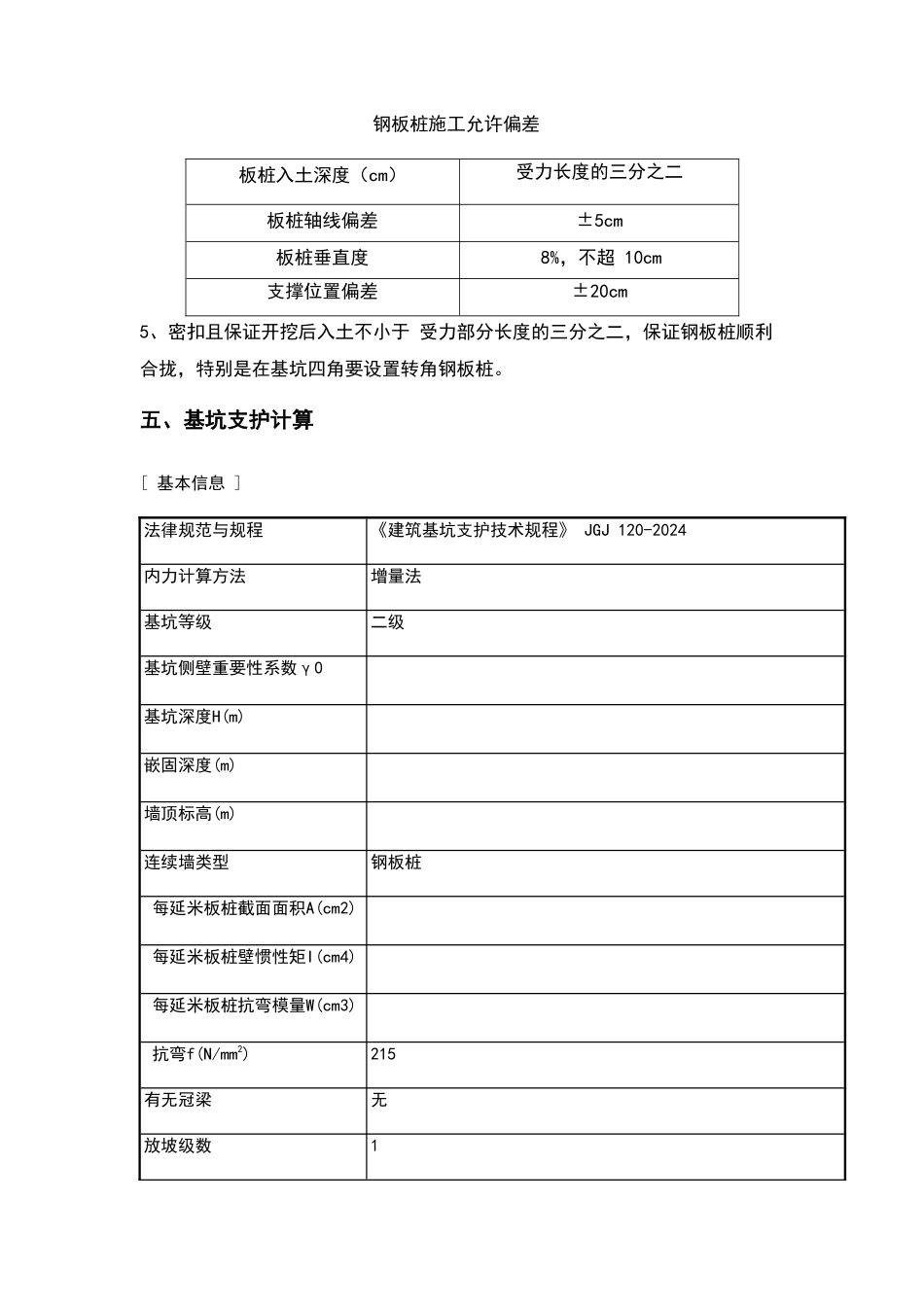

钢板桩围护施工方案_第3页
3/16
绍兴市上虞区滨江小学体育馆新建项目消防水池和泵房钢板桩围护方案一、工程概况 绍兴市上虞区滨江小学体育馆新建工程,框架二层,建筑面积:㎡,建筑高度:;因消防水池和泵房挖深算至承台垫层底约;深度较深,挖深范围内以粉质粉土为主,土层中含水量较高,本基坑实行拉森钢板桩加支撑支护,在坑内采纳深井降水。二、工程地质特征滨江小学消防水池周边承台较密,特别是西边大承台靠近消防水池地下室外墙仅;西侧有一个游泳池,靠近消防水池较近,最近处约;土层内以粘质粉土为主,含水量较高。综合以上特点,本基坑实行拉森钢板桩加支撑支护,在坑内采纳深井降水,此围护方法对周边环境影响小,坑内降水不会引起周边地层沉降,挖土方量小,且施工速度快。基坑支护平面图见附图。三、基坑钢板桩支护思路及要点根据围护设计说明,若实行放坡结合降水的围护方法,主要有如下缺点:1、基坑开挖深度较深,放坡要实行两级放坡,土方量较大,且后期回填土的质量不能保证,可能对底板造成不均匀沉降;2、西边游泳池靠近消防水池外墙较近,大放坡会造成游泳池下部土方卸除,后期在游泳池的使用过程中也有可能造成不均匀沉降;3、西边大承台靠近消防水池较近,放坡会影响大承台的桩侧摩阻力,对桩的受力有影响;4、若不实行隔水措施,大范围降水会造成地层不均匀沉降,对周边环境有影响;综上,本基坑实行拉森钢板桩加支撑支护。钢板桩具体施工范围见钢板桩支护平面图附图。施工要点: 1.钢板桩类型采纳拉森钢板桩(SKSP-Ⅳ),壁厚13mm; 2.拉森钢板桩采纳履带式挖土机施打,施工前一定要调查清楚地下管线、构筑物的情况,仔细放出准确的支护桩中线; 3.打桩前应对钢板桩逐根进行检查,提出连接锁扣处的锈蚀、变形严重的钢板桩,待修整合格后方可使用;; 4.现场准备水平支撑,开挖后如发现局部钢板桩位移异常,及时架设支撑; 5.为保证钢板桩施打完后有较好的止水效果,在钢板桩施打过程中严格做好过程控制,施打前必须放线,检查钢板桩咬口部分是否有弯曲等质量缺陷,如有弯曲变形,必须经过校正后方可使用。四、施工方法 1. 钢板桩的选用根据工程所在地场地特点,结合钢板桩的特性、施工方法等方面进行考虑,选用的拉森Ⅳ型钢板桩,拉森Ⅳ型钢板桩宽度适中,抗弯性能好,其主要技术参 数为:W=2270cm3/m,g=76kg/m,要求钢板桩开挖后入土不小于钢板桩整体受力长度的三分二; 2.施工工艺流程 本工程基坑施 工工艺流程为:放坡→打桩定位放线...
