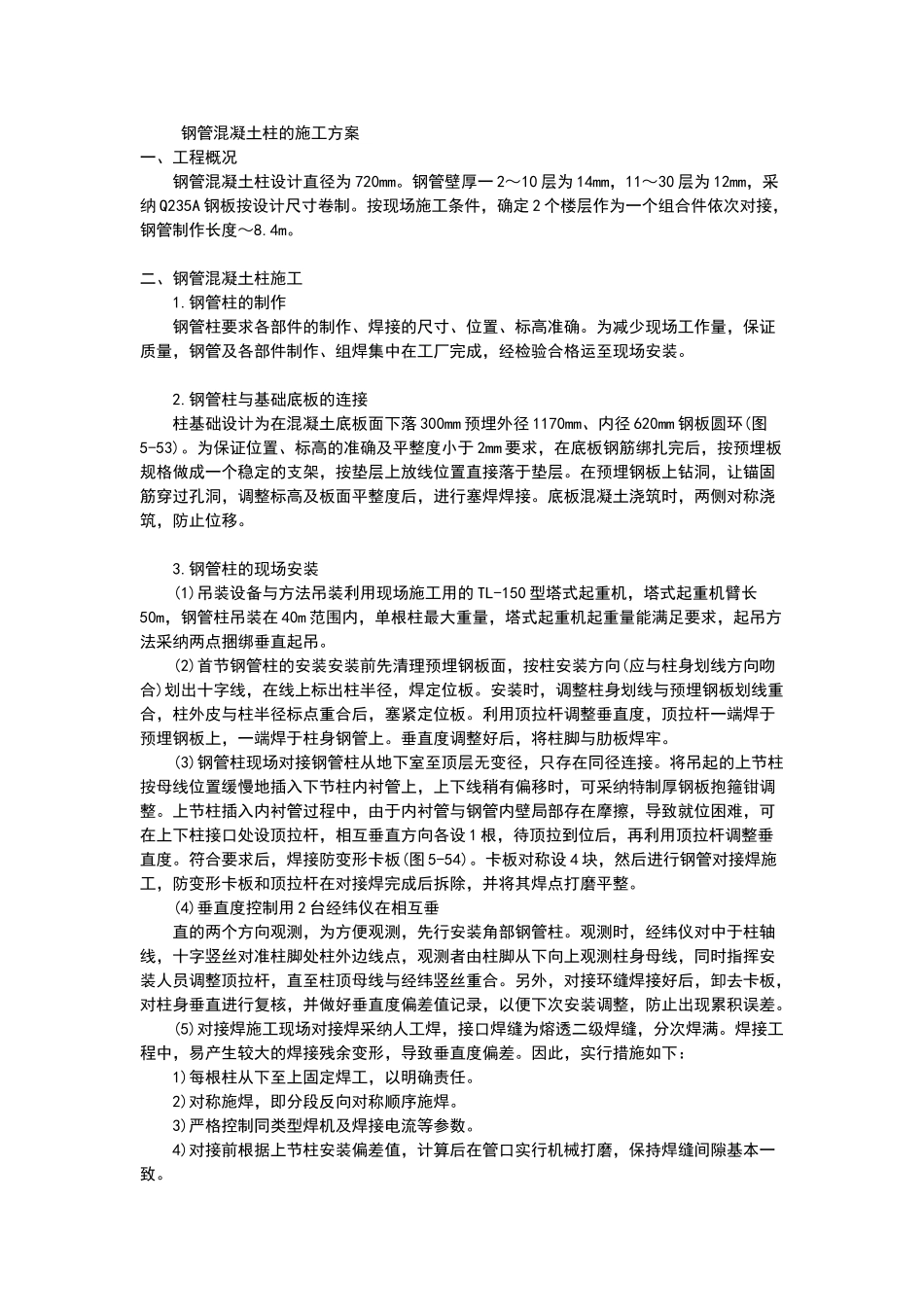

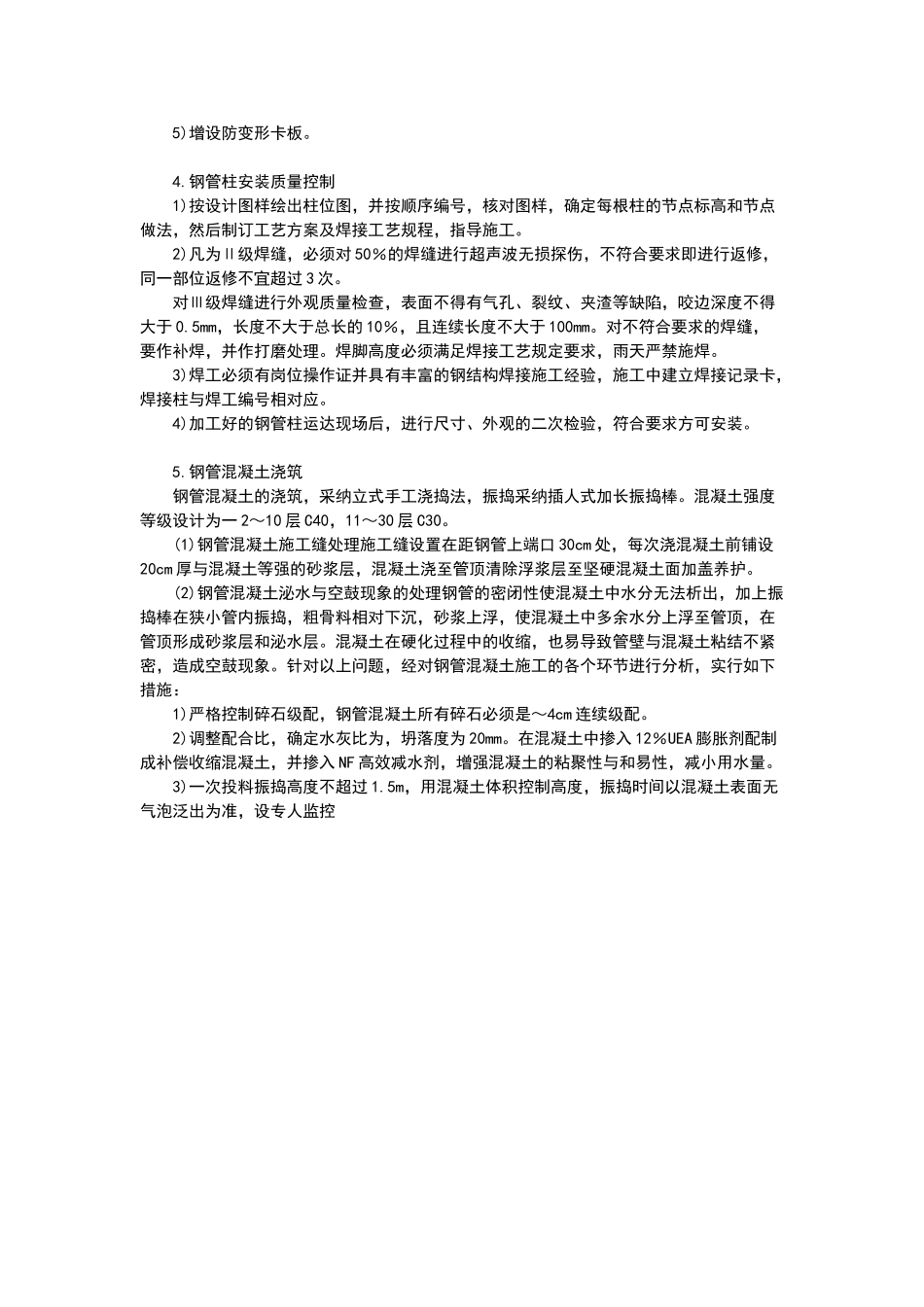

钢管混凝土柱的施工方案一、工程概况 钢管混凝土柱设计直径为 720mm。钢管壁厚一 2～10 层为 14mm，11～30 层为 12mm，采纳 Q235A 钢板按设计尺寸卷制。按现场施工条件，确定 2 个楼层作为一个组合件依次对接，钢管制作长度～8.4m。 二、钢管混凝土柱施工 1.钢管柱的制作 钢管柱要求各部件的制作、焊接的尺寸、位置、标高准确。为减少现场工作量，保证质量，钢管及各部件制作、组焊集中在工厂完成，经检验合格运至现场安装。 2.钢管柱与基础底板的连接 柱基础设计为在混凝土底板面下落 300mm 预埋外径 1170mm、内径 620mm 钢板圆环(图5-53)。为保证位置、标高的准确及平整度小于 2mm 要求，在底板钢筋绑扎完后，按预埋板规格做成一个稳定的支架，按垫层上放线位置直接落于垫层。在预埋钢板上钻洞，让锚固筋穿过孔洞，调整标高及板面平整度后，进行塞焊焊接。底板混凝土浇筑时，两侧对称浇筑，防止位移。 3.钢管柱的现场安装 (1)吊装设备与方法吊装利用现场施工用的 TL-150 型塔式起重机，塔式起重机臂长50m，钢管柱吊装在 40m 范围内，单根柱最大重量，塔式起重机起重量能满足要求，起吊方法采纳两点捆绑垂直起吊。 (2)首节钢管柱的安装安装前先清理预埋钢板面，按柱安装方向(应与柱身划线方向吻合)划出十字线，在线上标出柱半径，焊定位板。安装时，调整柱身划线与预埋钢板划线重合，柱外皮与柱半径标点重合后，塞紧定位板。利用顶拉杆调整垂直度，顶拉杆一端焊于预埋钢板上，一端焊于柱身钢管上。垂直度调整好后，将柱脚与肋板焊牢。 (3)钢管柱现场对接钢管柱从地下室至顶层无变径，只存在同径连接。将吊起的上节柱按母线位置缓慢地插入下节柱内衬管上，上下线稍有偏移时，可采纳特制厚钢板抱箍钳调整。上节柱插入内衬管过程中，由于内衬管与钢管内壁局部存在摩擦，导致就位困难，可在上下柱接口处设顶拉杆，相互垂直方向各设 1 根，待顶拉到位后，再利用顶拉杆调整垂直度。符合要求后，焊接防变形卡板(图 5-54)。卡板对称设 4 块，然后进行钢管对接焊施工，防变形卡板和顶拉杆在对接焊完成后拆除，并将其焊点打磨平整。 (4)垂直度控制用 2 台经纬仪在相互垂 直的两个方向观测，为方便观测，先行安装角部钢管柱。观测时，经纬仪对中于柱轴线，十字竖丝对准柱脚处柱外边线点，观测者由柱脚从下向上观测柱身母线，同时指挥安装人员调整顶拉杆，直至柱顶母线与经纬竖丝重合。另外，对接环缝焊接好后，卸去...
