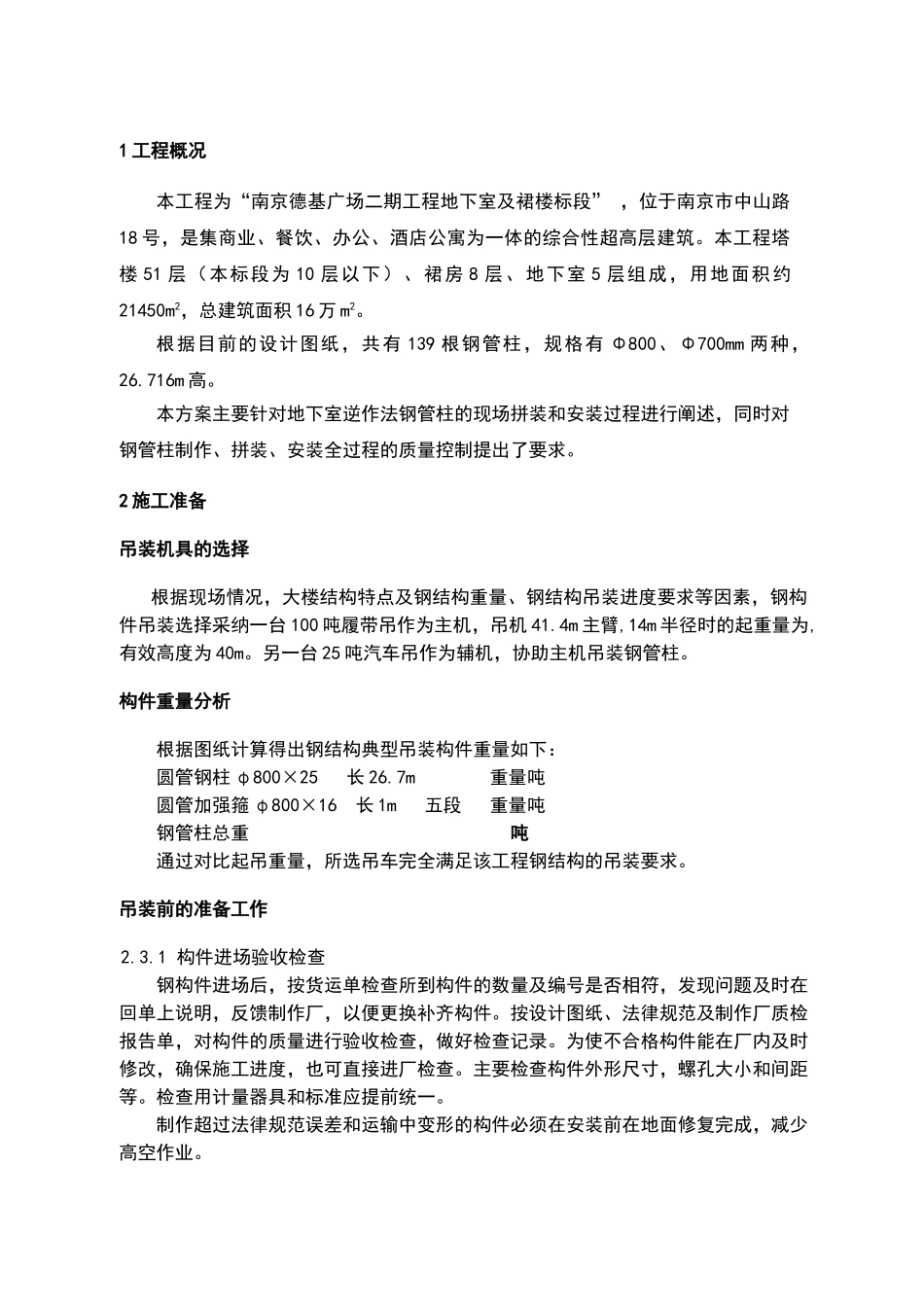

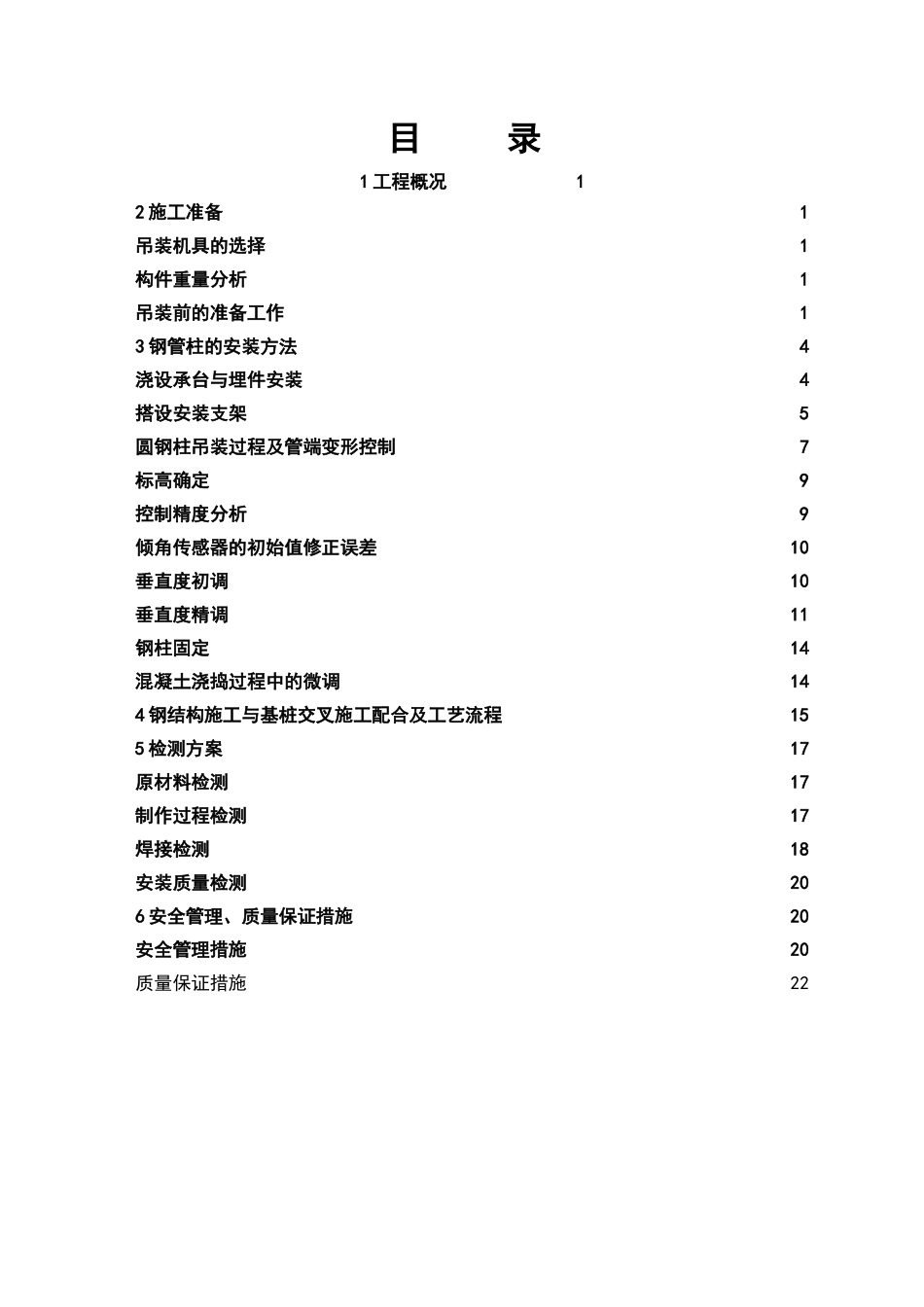

南京德基广场二期工程钢管柱安装全过程控制方案北京城建集团有限责任公司南京德基广场工程项目经理部2007 年 6 月 19 日目 录1 工程概况12 施工准备1吊装机具的选择1构件重量分析1吊装前的准备工作13 钢管柱的安装方法4浇设承台与埋件安装4搭设安装支架5圆钢柱吊装过程及管端变形控制7标高确定9控制精度分析9倾角传感器的初始值修正误差10垂直度初调10垂直度精调11钢柱固定14混凝土浇捣过程中的微调144 钢结构施工与基桩交叉施工配合及工艺流程155 检测方案17原材料检测17制作过程检测17焊接检测18安装质量检测206 安全管理、质量保证措施20安全管理措施20质量保证措施221 工程概况本工程为“南京德基广场二期工程地下室及裙楼标段” ，位于南京市中山路18 号，是集商业、餐饮、办公、酒店公寓为一体的综合性超高层建筑。本工程塔楼 51 层（本标段为 10 层以下）、裙房 8 层、地下室 5 层组成，用地面积约21450m2，总建筑面积 16 万 m2。根据目前的设计图纸，共有 139 根钢管柱，规格有 Φ800、Φ700mm 两种，26.716m 高。本方案主要针对地下室逆作法钢管柱的现场拼装和安装过程进行阐述，同时对钢管柱制作、拼装、安装全过程的质量控制提出了要求。2 施工准备吊装机具的选择根据现场情况，大楼结构特点及钢结构重量、钢结构吊装进度要求等因素，钢构件吊装选择采纳一台 100 吨履带吊作为主机，吊机 41.4m 主臂,14m 半径时的起重量为,有效高度为 40m。另一台 25 吨汽车吊作为辅机，协助主机吊装钢管柱。构件重量分析根据图纸计算得出钢结构典型吊装构件重量如下：圆管钢柱 φ800×25 长 26.7m 重量吨圆管加强箍 φ800×16 长 1m 五段 重量吨钢管柱总重 吨通过对比起吊重量，所选吊车完全满足该工程钢结构的吊装要求。吊装前的准备工作2.3.1 构件进场验收检查钢构件进场后，按货运单检查所到构件的数量及编号是否相符，发现问题及时在回单上说明，反馈制作厂，以便更换补齐构件。按设计图纸、法律规范及制作厂质检报告单，对构件的质量进行验收检查，做好检查记录。为使不合格构件能在厂内及时修改，确保施工进度，也可直接进厂检查。主要检查构件外形尺寸，螺孔大小和间距等。检查用计量器具和标准应提前统一。制作超过法律规范误差和运输中变形的构件必须在安装前在地面修复完成，减少高空作业。2.3.2 钢构件堆场安排、清理根据安装流水顺序将配套好运入现场的钢构件，利用现场的装卸机械（...
