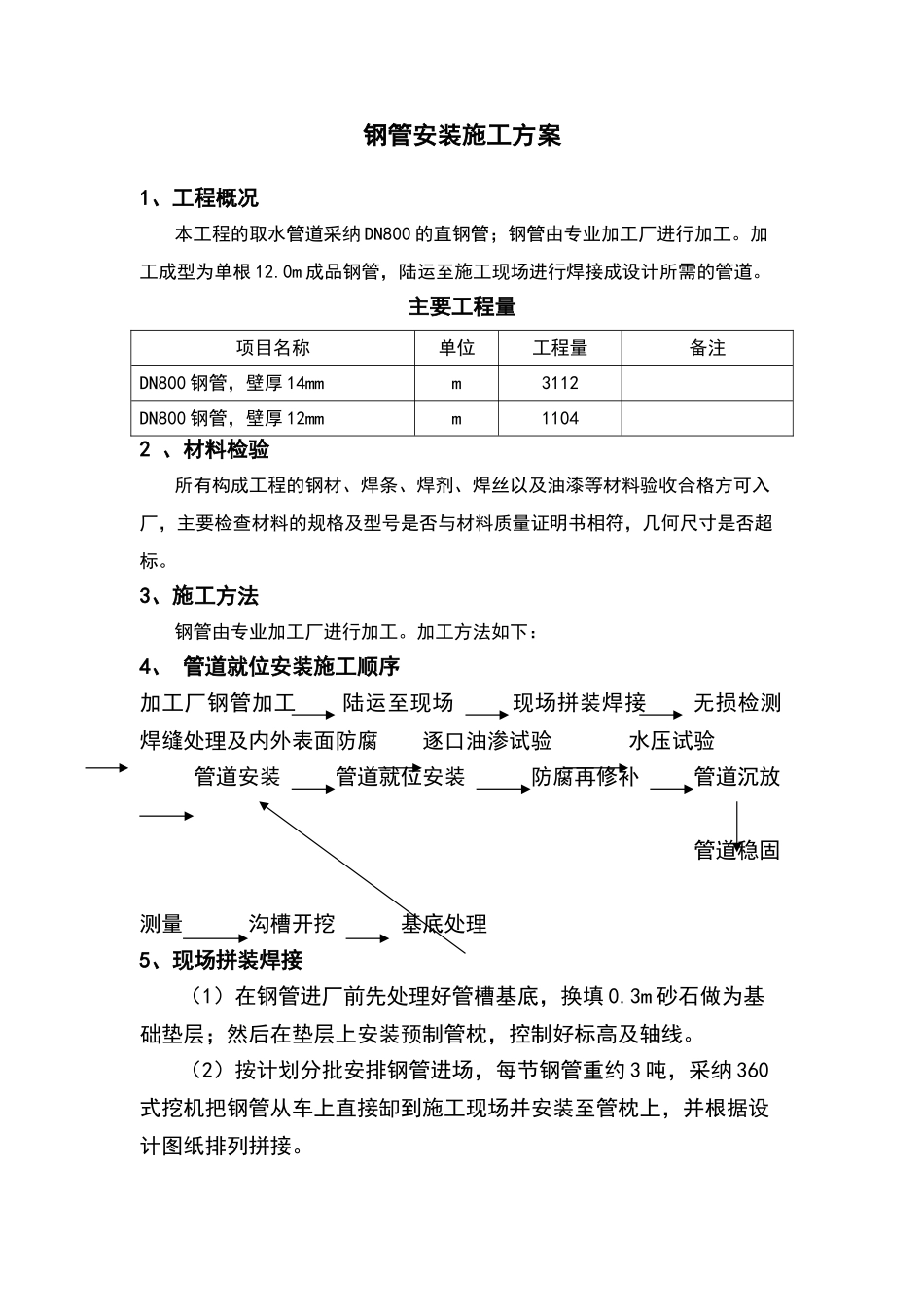

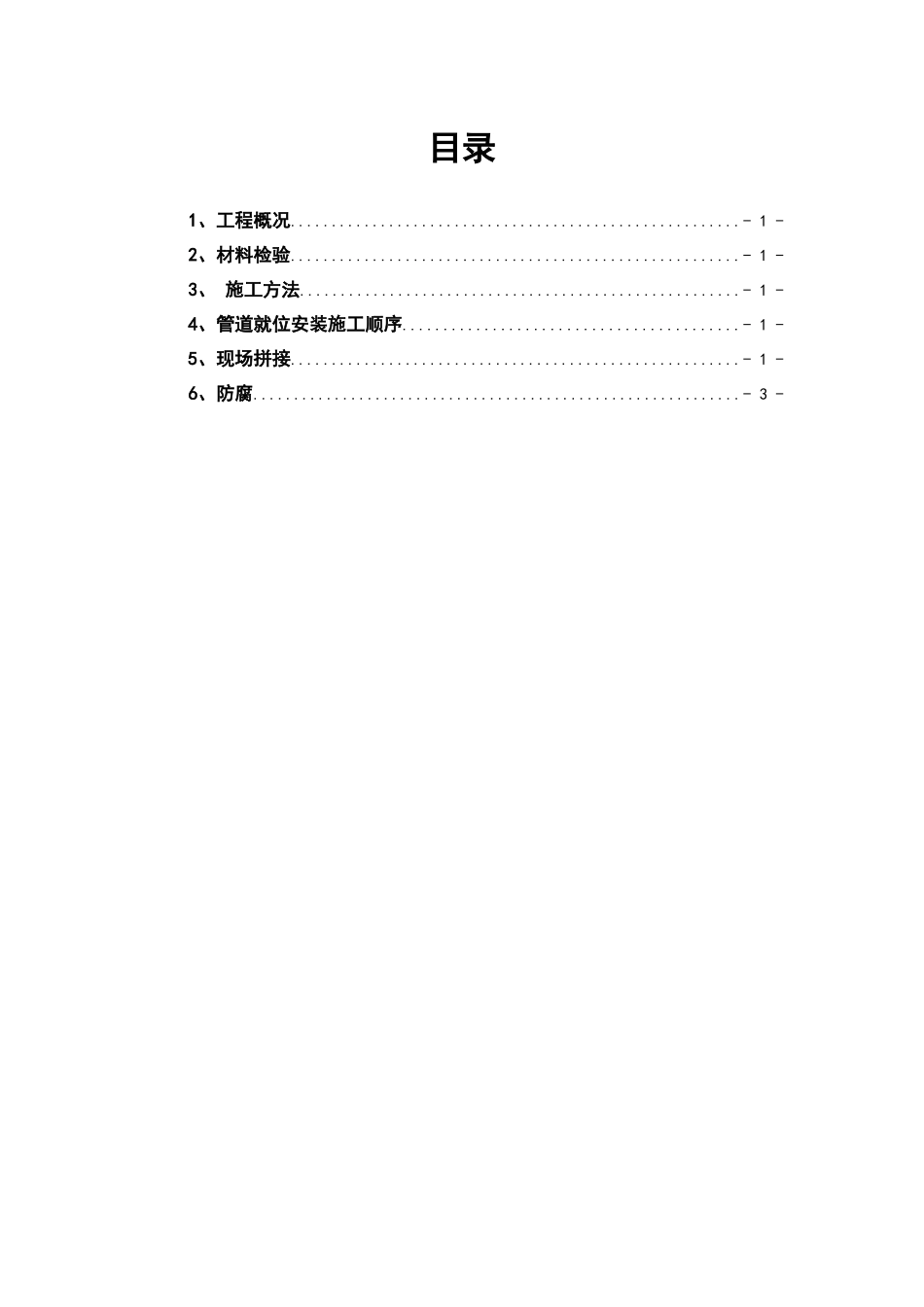

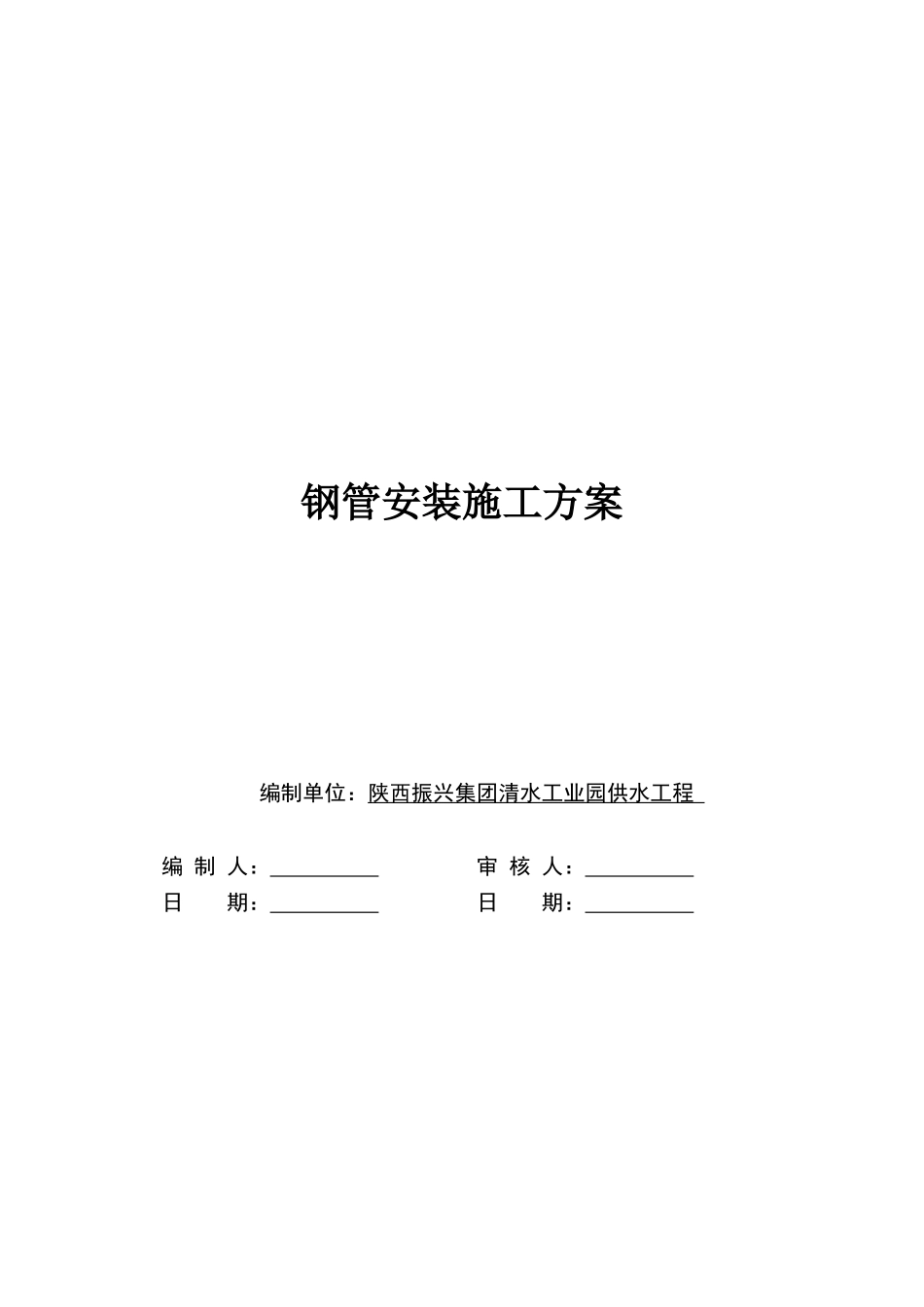

钢管安装施工方案编制单位：陕西振兴集团清水工业园供水工程 编 制 人： 审 核 人： 日 期： 日 期： 目录1、工程概况.......................................................- 1 -2、材料检验.......................................................- 1 -3、 施工方法......................................................- 1 -4、管道就位安装施工顺序.........................................- 1 -5、现场拼接.......................................................- 1 -6、防腐............................................................- 3 -钢管安装施工方案1、工程概况 本工程的取水管道采纳 DN800 的直钢管；钢管由专业加工厂进行加工。加工成型为单根 12.0m 成品钢管，陆运至施工现场进行焊接成设计所需的管道。主要工程量项目名称单位工程量备注DN800 钢管，壁厚 14mmm3112DN800 钢管，壁厚 12mmm11042 、材料检验所有构成工程的钢材、焊条、焊剂、焊丝以及油漆等材料验收合格方可入厂，主要检查材料的规格及型号是否与材料质量证明书相符，几何尺寸是否超标。3、施工方法钢管由专业加工厂进行加工。加工方法如下：4、 管道就位安装施工顺序加工厂钢管加工 陆运至现场 现场拼装焊接 无损检测 焊缝处理及内外表面防腐 逐口油渗试验 水压试验管道安装 管道就位安装 防腐再修补 管道沉放 管道稳固 测量 沟槽开挖 基底处理 5、现场拼装焊接（1）在钢管进厂前先处理好管槽基底，换填 0.3m 砂石做为基础垫层；然后在垫层上安装预制管枕，控制好标高及轴线。（2）按计划分批安排钢管进场，每节钢管重约 3 吨，采纳 360式挖机把钢管从车上直接缷到施工现场并安装至管枕上，并根据设计图纸排列拼接。（3）坡口加工（整管进场时已有坡口，遇切割整管时坡口加工如下：）1） 管道坡口加工时，由于壁厚均小于 25mm，故均采纳 V 型坡口（25°～30°）。2） 管道坡口采纳氧气-乙炔半自动割刀加工，半自动割刀无法加工的特别部位可采纳手工切割加工。3） 坡口加工后必须除去坡口表面的氧化皮、溶渣及影响接头质量的表面后，并应将凹凸不平处打磨平整。（3）钢管焊接1）管节组对焊接时应先修口、清根，管端端面的坡口角度、钝边、间隙，应符合设计要求。2）焊接设备：焊接设备应处于正常工作状态，安全可靠，满足焊接工艺和材料的要求,其上的计量仪表必须经校验合格。3）焊...
